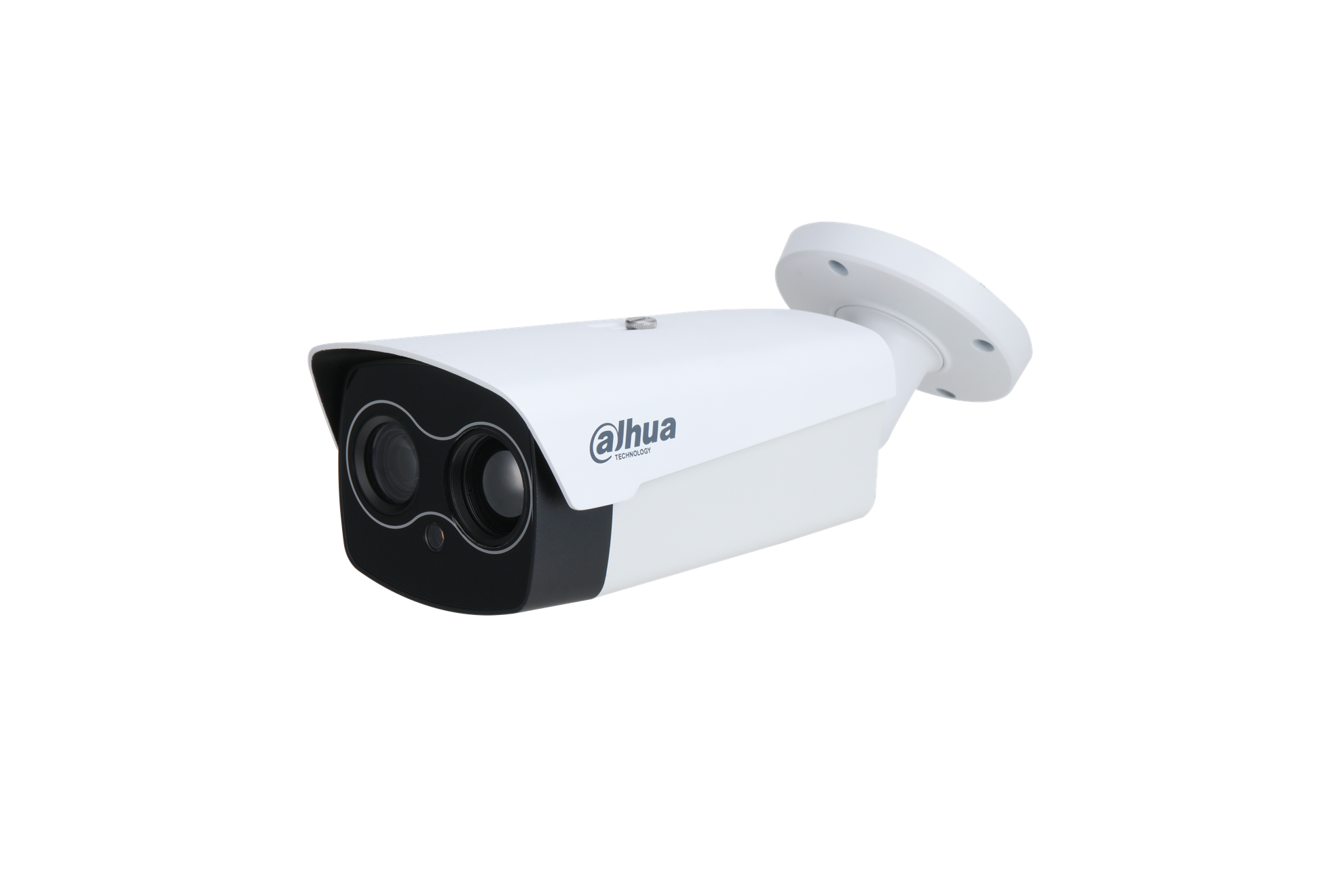

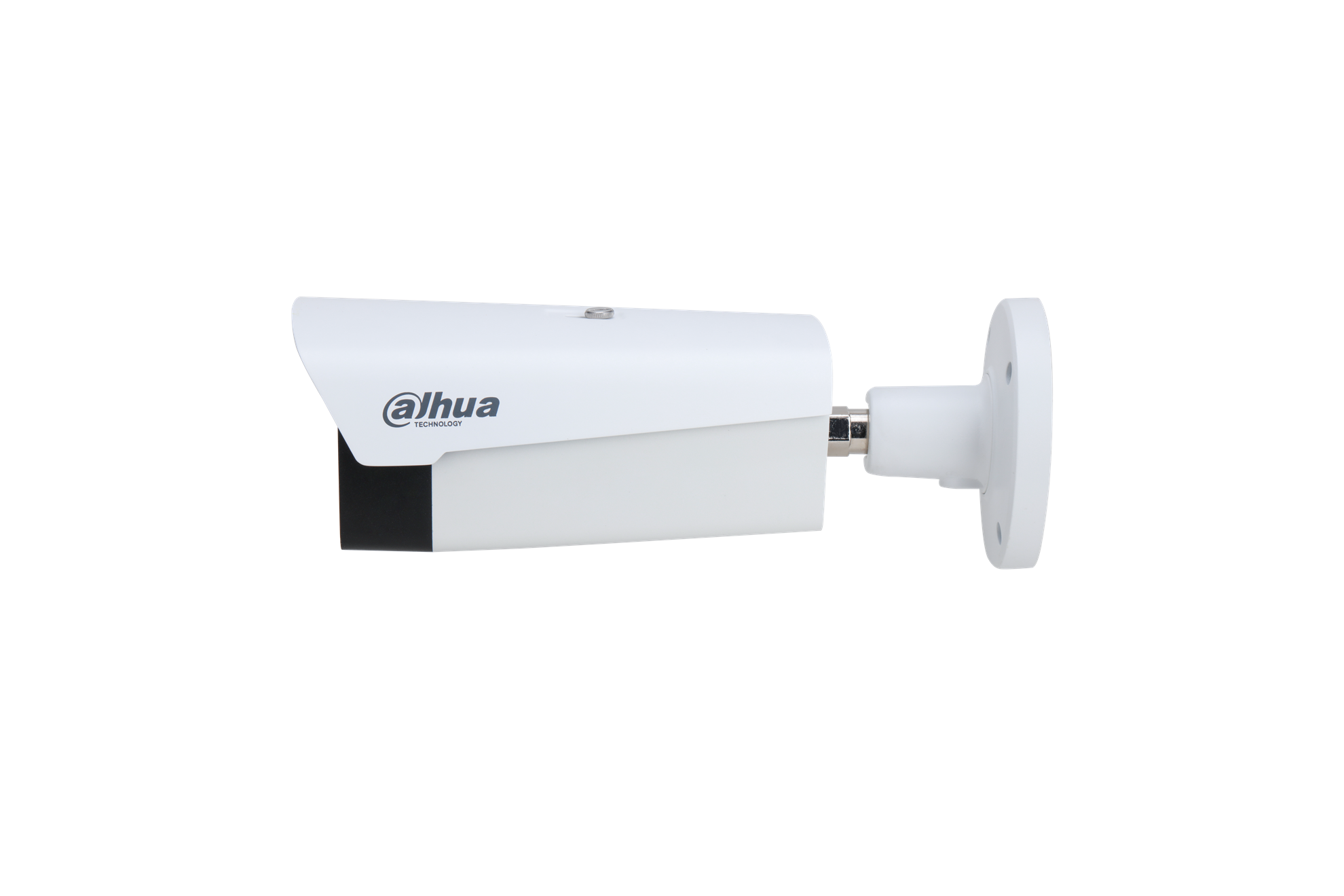

D-TPC-BF5641-TB9F4-DC-S5-V1 Thermal-Hybrid-Bullet 640x512 9 mm | EPS Dahua

Auf einen Blick

• Wärmebild: ungekühlter VOx-Detektor mit 640 × 512 Pixeln (12 µm, NETD ≤20 mK), 9-mm-Thermaloptik mit 50,0° × 39,6°, 18 Farbpaletten, 24-stufiger Digitalzoom
• Farbbild: 1/1,8"-CMOS mit 4 MP (2688 × 1520), 4-mm-Objektiv F1.6 mit 87° × 47,3°, 120 dB WDR, 0,01 Lux; Fusion- und Bild-in-Bild-Modus
• Temperaturmessung: –20 °C bis +550 °C (Automatikmodus), Genauigkeit max. ±2 °C / ±2 %, je 12 Punkt-, Linien- und Flächenregeln gleichzeitig
• Branderkennung: Hitze-/Feuerdetektion bis 110 m (Ziel 0,2 × 0,2 m), bis 16 Brandpunkte, Rauchdetektion, Kalt-/Heißpunkt-Verfolgung
• Perimeterschutz: Tripwire und Intrusion mit Mensch/Fahrzeug-Klassifizierung (Xinghan-KI-Modell gegen Fehlalarme); Detektion Fahrzeug 1.150 m, Person 375 m
• Abschreckung: Weißlicht bis 80 m, integrierter Lautsprecher, Audio-Ein-/Ausgang, Ton-Licht-Alarm koppelbar
• Anschlüsse: RJ-45 10/100, CVBS-Ausgang, RS-485, 2 Alarmeingänge, 2 Alarmausgänge, microSD bis 512 GB
• Versorgung: PoE 802.3af / ePoE oder 12–24 V DC, 5,2 W Grundlast bis 16,2 W mit Heizung, Licht und Lautsprecher
• Gehäuse: IP67, IK10, 6-kV-Überspannungsschutz, TPM 2.0, –40 °C bis +70 °C, 300,9 × 130,2 × 120,1 mm, 2,35 kg, weiß

Wärmebild und 4-MP-Farbkanal in einer Bullet-Kamera

Die D-TPC-BF5641-TB9F4-DC-S5-V1 ist das 9-mm-Modell der Dahua-TPC5-Serie: ein Thermal-Hybrid-Bullet, das einen ungekühlten Vanadiumoxid-Detektor mit 640 × 512 Pixeln und einen 4-MP-Farbsensor in einem IP67-Gehäuse kombiniert. Gegenüber den 256 × 192-Detektoren der TPC-BF1241-Familie liefert der Sensor rund die sechsfache Pixelzahl – Personen werden laut Dahua bis 375 m detektiert und bis 94 m klassifiziert, Fahrzeuge bis 1.150 m. Der Farbkanal mit 4-mm-Objektiv, 120 dB WDR und 80 m Weißlicht liefert das Detailbild zur Wärmesignatur; Fusion- und Bild-in-Bild-Modus legen beide Kanäle übereinander. Typische Einsatzorte sind Recyclinghöfe, Lager, Hallen mit Batterie- oder Trafotechnik, Kraftwerke und Perimeter, an denen Brandfrüherkennung und Einbruchschutz zusammenfallen.

Radiometrie, Branderkennung und Perimeterschutz im selben Gerät

Die Kamera misst radiometrisch von –20 °C bis +550 °C mit einer Genauigkeit von maximal ±2 °C bzw. ±2 % und verarbeitet dabei je 12 Punkt-, Linien- und Flächenregeln gleichzeitig; Grenzwertverletzungen lösen Alarm über Relais, E-Mail, Aufzeichnung oder den eingebauten Lautsprecher aus. Die Hitze-/Feuerdetektion erkennt mit der 9-mm-Optik Brandherde ab 0,2 × 0,2 m bis 110 m Entfernung und verfolgt bis zu 16 Brandpunkte; Rauchdetektion und Kalt-/Heißpunkt-Verfolgung ergänzen den Brandschutz. Für den Perimeter stehen Tripwire und Intrusion mit Mensch/Fahrzeug-Klassifizierung bereit, deren Fehlalarmrate Dahua mit dem Xinghan-KI-Modell weiter senkt. Versorgt wird die Kamera per PoE (802.3af/ePoE) oder 12–24 V DC; mit Heizung, Weißlicht und Lautsprecher steigt die Leistungsaufnahme auf 16,2 W. Die gleiche Baureihe gibt es mit 5-, 13-, 19-, 25-, 35- und 50-mm-Thermaloptik sowie als J-Variante mit Anschlussdose.

Technische Daten

Verfügbare Varianten

• Thermal 9 mm / Farbe 4 mm – D-TPC-BF5641-TB9F4-DC-S5-V1 (dieser Artikel)
• Thermal 5 mm / Farbe 4 mm – DHI-TPC-BF5641-TB5F4-DC-S5-V1 (auf Anfrage)
• Thermal 13 mm / Farbe 6 mm – DHI-TPC-BF5641-TB13F6-DC-S5-V1 (auf Anfrage)
• Thermal 19 oder 25 mm / Farbe 12 mm – DHI-TPC-BF5641-TB19F12 / TB25F12-DC-S5-V1 (auf Anfrage)

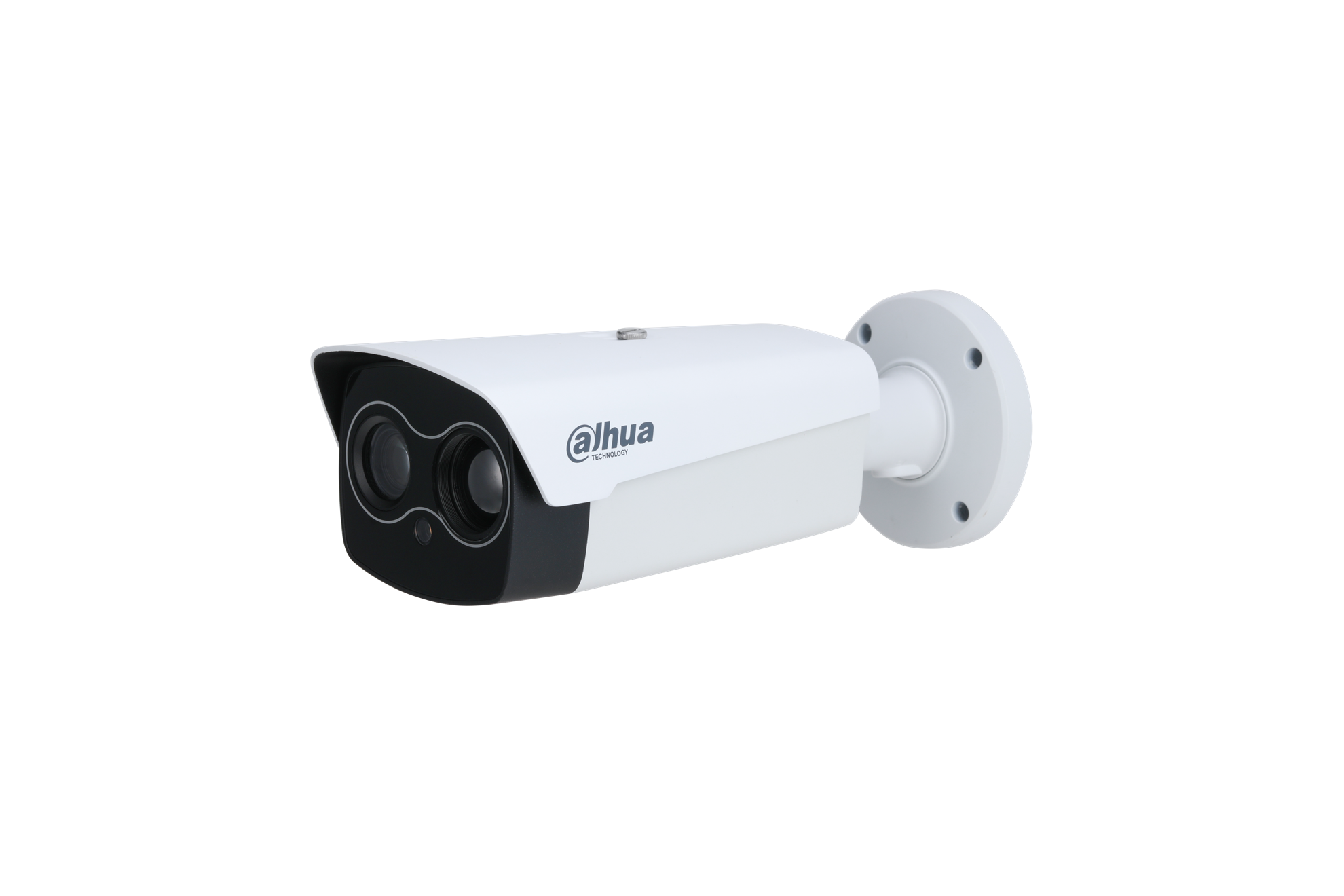

• Thermal 35 oder 50 mm / Farbe 10–30 mm Zoom – DHI-TPC-BF5641-TB35Z3 / TB50Z3-DC-S5-V1 (auf Anfrage)
• J-Varianten mit Anschlussdose – DHI-TPC-BF5641-…-DC-J-S5-V1 (auf Anfrage)

Lieferumfang

• 1× Thermal-Hybrid-Bullet-Kamera TPC-BF5641-TB9F4-DC-S5-V1 mit integriertem Wandarm
• Montagematerial (Schrauben, Bohrschablone)
• Kurzanleitung

Passendes Zubehör (Cross-Selling)

• Anschlussdose D-PFA121 (Junction Box, Kabelverstau hinter dem Wandarm)
• Eckhalterung D-PFA151 + D-PFA121; Masthalterung D-PFA150 oder D-PFA156 + D-PFA121
• Netzteil 12 V DC / 2 A D-PFM320D-EN (bei Versorgung ohne PoE)
• PoE-Switch mit ausreichendem Budget (16,2 W Maximallast je Kamera)

Hinweis: Projektartikel der Dahua-TPC5-Serie – Lieferzeit auf Anfrage. Die Anschlussdose PFA121 ist nicht im Lieferumfang; bei PoE-Betrieb mit Heizung, Weißlicht und Lautsprecher 16,2 W je Port einplanen (802.3at-Switch empfohlen). Messgenauigkeit ±2 °C gilt bei –20 °C bis +60 °C Umgebungstemperatur.
