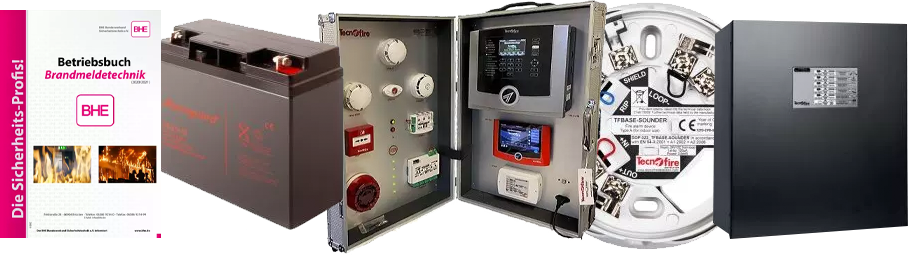

Umfassendes Montage- und Installationszubehör für die Tecnofire Brandmeldeanlagen

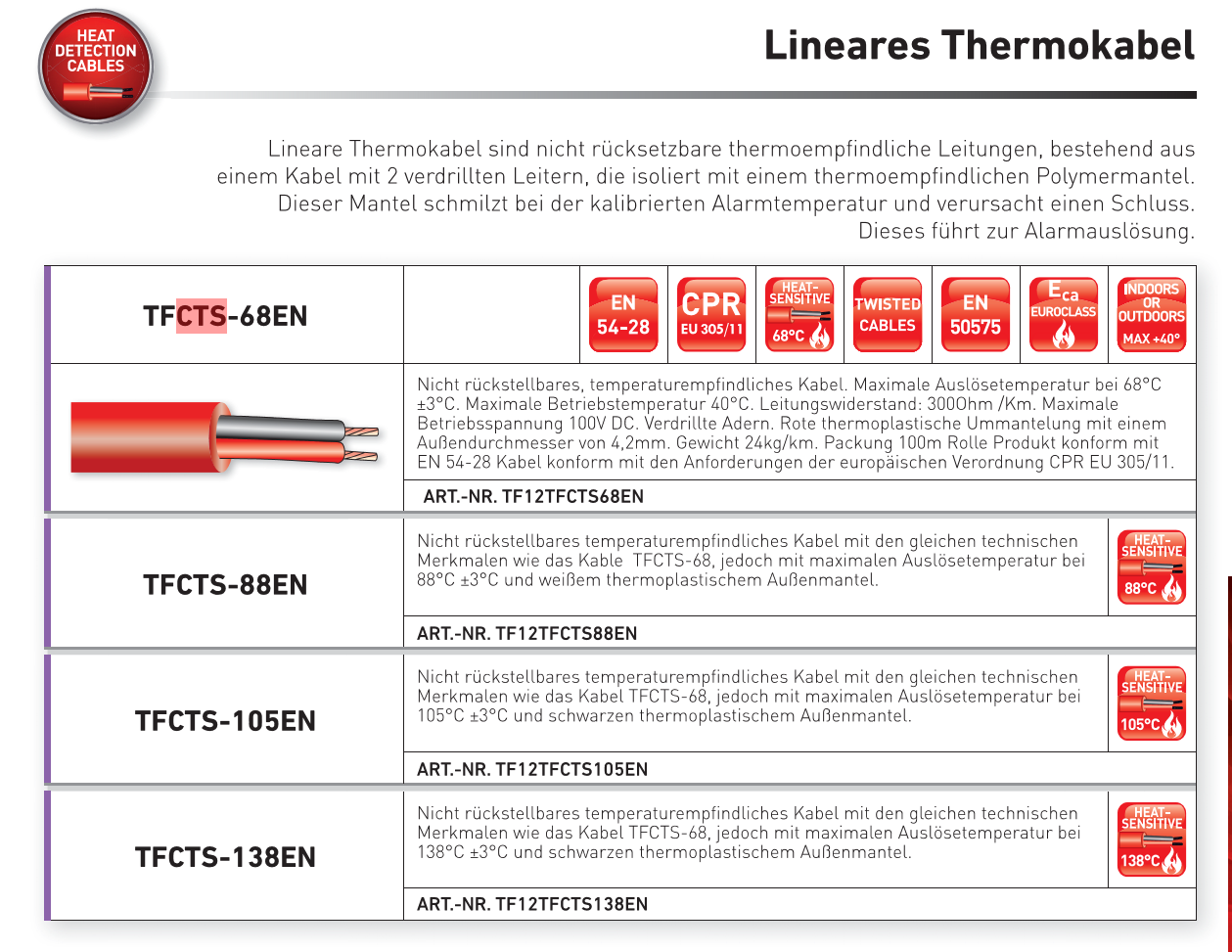

Das lineare Thermokabel TF-CTS-68EN hat eine Auslösetemperatur von 68 Grad C. Thermokabel werden als lineare Hitzemelder zur Überwachung von besonders kritischen Anwendungsbereichen wie Stallungen, Scheunen, Carports, Werkstätten, Kabeltrassen oder Dachüberständen im Außenbereich eingesetzt werden. Über Anschaltmodule kann das Thermokabel an AJAX-FIRE Brandwarnanlagen. Tecnofire Brandmeldeanlagen oder Gefahrenwarnanlagen von Jablotron oder AJAX angeschlossen werden. Abnahmemenge = VPE 100 Meter Leistungsmerkmale: Auslösetemperatur: 68 Grad C Farbe ROT einfache Installation und Verlegung Anschließbar an das TecnoFire Brandmeldesystem TF-M20 Anschließbar an das Jablotron Gefahrenmeldesystem JA-112M oder JA-150 M Technische Daten: Betriebstemperatur: - 15 bis + 40 Grad C Farbe: ROT Durchmesser: 4,5 mm Zulassung: EN 54-28 Zertifizierungsnummer: CPR-EU305/11 Das Thermokabel ist ebenfalls mit einer Auslösetemperatur von 88°C erhältlich: TF-CTS-88EN

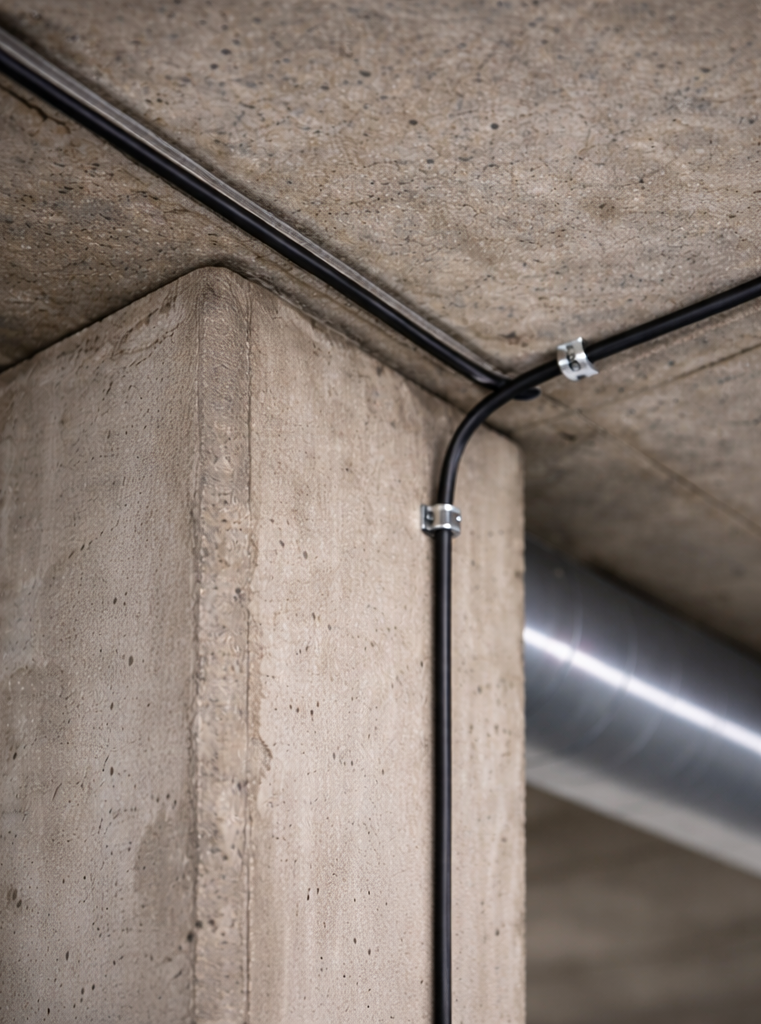

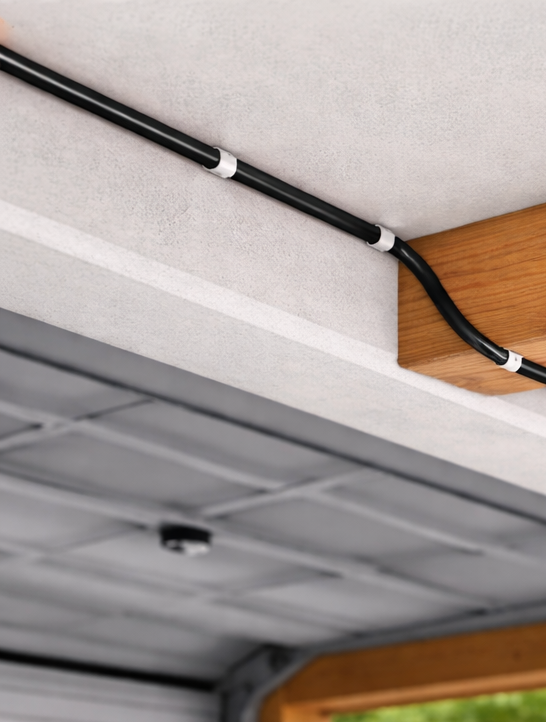

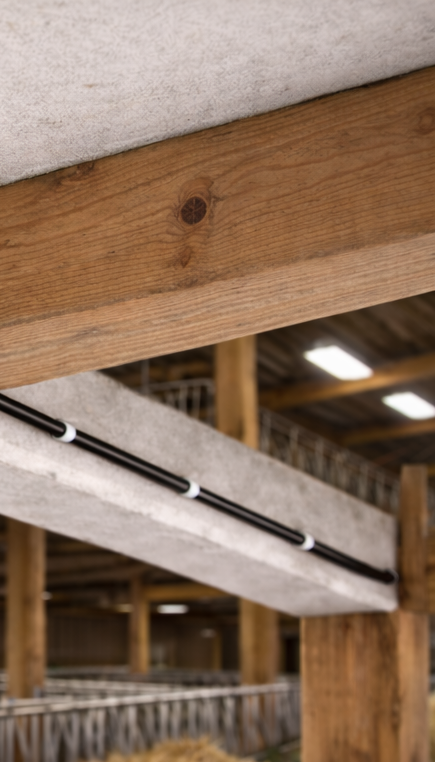

Das lineare Thermokabel TF-CTS-105EN hat eine Auslösetemperatur von 105°C. Es kann über ein TecnoFire Steuermodul an die Brandmeldezentrale angeschlossen werden. Thermokabel werden als lineare Hitzemelder zur Überwachung von besonders kritischen Anwendungsbereichen wie Stallungen, Scheunen, Carports, Werkstätten, Kabeltrassen oder Dachüberständen im Außenbereich eingesetzt. Das Detektionsverfahren ist besonders sicher gegen Täuschungsalarme, da eine Auslösung und Alarmierung erst dann erfolgt, wenn an dem Spezialkabel eine direkte Hitzeeinwirkung auftritt. Die Ansprechschwelle beträgt 105°C. Die Befestigung des Kabels ist mit normalen Kabelbindern oder Kabelschellen möglich.Abnahmemenge = 10 Meter Leistungsmerkmale: Auslösetemperatur: 105°C Farbe: schwarz einfache Installation und Verlegung Anschließbar an das TecnoFire Brandmeldesystem TF-M20 Anschließbar an das Jablotron Gefahrenmeldesystem JA-112 oder JA-150 M Technische Daten: max. Betriebstemperatur: +40°C Farbe: schwarz Durchmesser: 4,2 mm Zulassung: EN 54-28 Zertifizierungsnummer: CPR-EU305/11

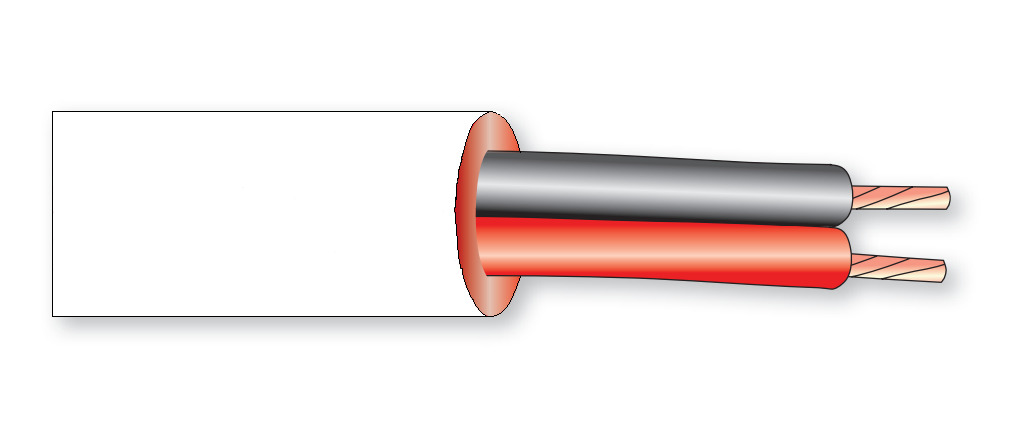

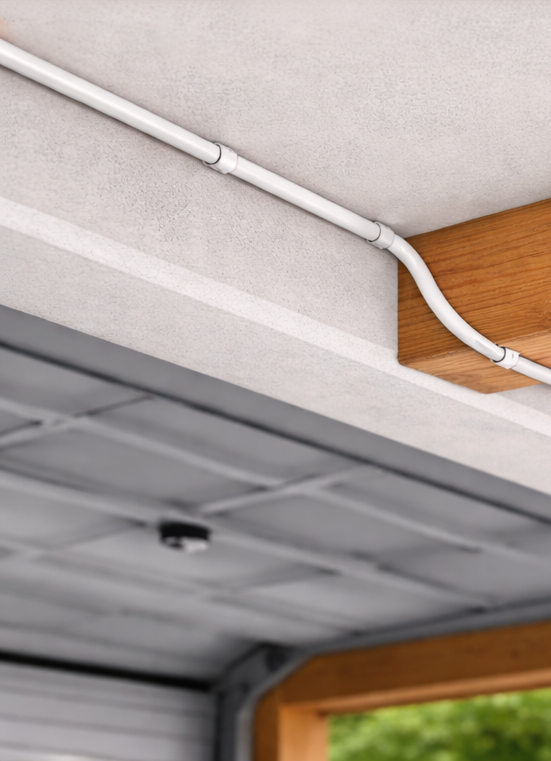

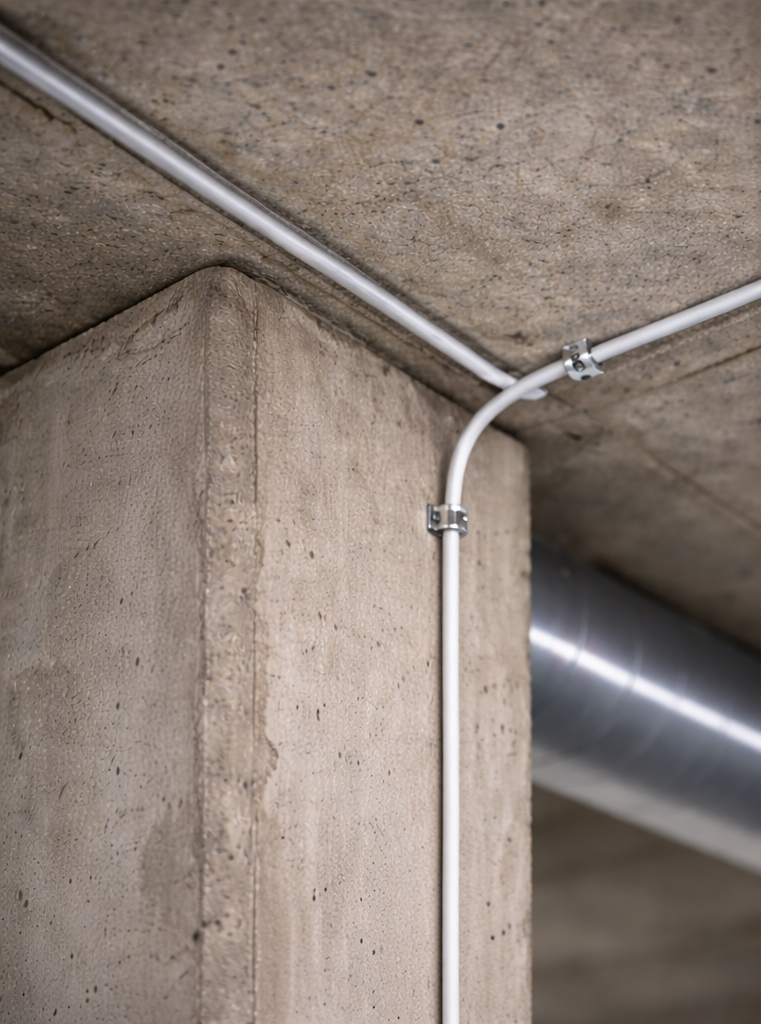

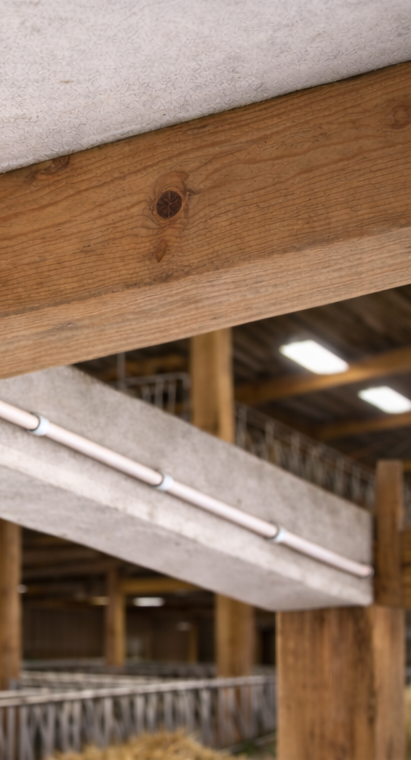

Das lineare Thermokabel TF-CTS-88EN hat eine Auslösetemperatur von 88°C. Thermokabel werden als lineare Hitzemelder zur Überwachung von besonders kritischen Anwendungsbereichen wie Stallungen, Scheunen, Carports, Werkstätten, Kabeltrassen oder Dachüberständen im Außenbereich eingesetzt. Es kann über Eingangsmodule an Tecnofire Brandmeldeanlagen, AJAX-FIRE Brandwarnanlagen und Jablotron Gefahrenmeldeanlagen angeschlossen werden. Abnahmemenge = 10 Meter Leistungsmerkmale: Auslösetemperatur: 88°C Farbe: Weiß einfache Installation und Verlegung Anschließbar an das TecnoFire Brandmeldesystem TF-M20 Anschließbar an das Jablotron Gefahrenmeldesystem JA-112 oder JA-150 M Technische Daten: Betriebstemperatur: -15°C bis +40°C Farbe: Weiß Durchmesser: 4,2 mm Zulassung: EN 54-28 Zertifizierungsnummer: CPR-EU305/11 Das Thermokabel ist ebenfalls mit einer Auslösetemperatur von 68°C erhältlich: TF-CTS-68EN
Auf einen Blick Komplettsystem im Kompaktgehäuse: Hausalarm-Anzeigetableau und Hausalarm-Bedienfeld auf Basis von FAT4000/FBF4000 in einem Stahlblechgehäuse Direkte Anbindung: Anschaltung an die Tecnofire-Zentrale über das IHD-Protokoll Eindeutig als Hausalarm erkennbar: Gehäuse in RAL 5005 (blau) zur klaren Unterscheidung von der Brandmeldetechnik Räumungsalarm-Funktion: Bedienfeld mit Taste „Räumungsalarm ab" Platzsparend: nur 255 x 380 x 60 mm (B x H x T), Tür mit Profilhalbzylinder (links) Anzeige und Bedienung für Hausalarmanlagen Das FIBS4000-K2-S1-2EF in der Hausalarm-Ausführung vereint Anzeigetableau und Bedienfeld in einem kompakten Gehäuse und dient als zentrale Anzeige- und Bedieneinheit für Hausalarmanlagen. Das Anzeigetableau zeigt erste und letzte Meldung mit Meldergruppe und Melder im Klartext an; die Sammelanzeigen Betrieb, Alarm, Störung und Abschaltung geben einen sofortigen Überblick über den Anlagenzustand. Über die Pfeiltasten lassen sich weitere Meldungen abrufen, per Langdruck stehen Historie- und Testfunktion bereit. Bedienfeld mit Räumungsalarm Das Bedienfeld entspricht funktional dem Feuerwehr-Bedienfeld und stellt die Funktionen Brandfall-Steuerungen ab, Räumungsalarm ab, Übertragungseinrichtung ab und prüfen sowie das Rückstellen der Zentrale bereit. Die blaue Gehäusefarbe stellt sicher, dass die Anlage nicht mit einer Brandmeldeanlage mit Aufschaltung zur Feuerwehr verwechselt wird. Die Ansteuerung erfolgt über die serielle Schnittstelle der Tecnofire-Zentrale (IHD-Protokoll). Technische Daten AusführungHausalarm-Anzeigetableau und Hausalarm-Bedienfeld (auf Basis FAT4000/FBF4000) AnschaltungTecnofire IHD-Protokoll (serielle Schnittstelle der Zentrale) AnzeigenLC-Display (Meldergruppe/Melder, erste/letzte Meldung); LED Betrieb, Alarm, Störung, Abschaltung BedienfunktionenBrandfall-Steuerungen ab, Räumungsalarm ab, BMZ rückstellen, ÜE ab, ÜE prüfen SchließungProfilhalbzylinder, links FarbeRAL 5005 (blau) Abmessungen (B x H x T)255 x 380 x 60 mm Verfügbare Varianten FIBS4000-K2-S1-2EF — RAL 3000 (feuerrot) für Brandmeldeanlagen FIBS4000-K2-S1-2EF Hausalarm — RAL 5005 (blau) für Hausalarmanlagen Passendes Zubehör (Cross-Selling) TF-NET — Schnittstelle der Tecnofire-BMZ TF-ABIL-TECNO — zugehöriges Software-Plug-in Hinweis: Für den Betrieb an der Tecnofire-Zentrale werden die TF-NET-Schnittstelle und das dazugehörige Software-Plug-in TF-ABIL-TECNO benötigt.
Auf einen Blick Komplettsystem im Kompaktgehäuse: Feuerwehr-Anzeigetableau FAT4000 und Feuerwehr-Bedienfeld FBF4000 in einem Stahlblechgehäuse Direkte BMZ-Anbindung: Anschaltung an die Tecnofire-Brandmelderzentrale über das IHD-Protokoll Normgerecht: Anzeigetableau nach DIN 14662, Bedienfeld nach DIN 14661 Platzsparend: nur 255 x 380 x 60 mm (B x H x T) Feuerwehrschließung: Tür mit Profilhalbzylinder (links) Kompakte Erstinformation für die Feuerwehr Das FIBS4000-K2-S1-2EF vereint Feuerwehr-Anzeigetableau und Feuerwehr-Bedienfeld in einem kompakten Gehäuse und dient den Einsatzkräften der Feuerwehr als zentrales Erstinformationsmittel. Das Anzeigetableau zeigt erste und letzte Meldung mit Meldergruppe und Melder im Klartext an; die Sammelanzeigen Betrieb, Alarm, Störung und Abschaltung geben einen sofortigen Überblick über den Anlagenzustand. Über die Pfeiltasten lassen sich weitere Meldungen abrufen, per Langdruck stehen Historie- und Testfunktion bereit. Bedienung nach DIN 14661 Das integrierte Feuerwehr-Bedienfeld stellt die normgemäßen Bedienfunktionen bereit: Brandfall-Steuerungen ab, akustische Signale ab, Übertragungseinrichtung ab und prüfen sowie das Rückstellen der BMZ. Die Ansteuerung des Systems erfolgt über die serielle Schnittstelle der Tecnofire-Brandmelderzentrale (IHD-Protokoll). Technische Daten AusführungFeuerwehr-Anzeigetableau (FAT4000) und Feuerwehr-Bedienfeld (FBF4000) AnschaltungTecnofire IHD-Protokoll (serielle Schnittstelle der BMZ) NormenDIN 14662 (FAT), DIN 14661 (FBF) AnzeigenLC-Display (Meldergruppe/Melder, erste/letzte Meldung); LED Betrieb, Alarm, Störung, Abschaltung BedienfunktionenBrandfall-Steuerungen ab, Akustische Signale ab, BMZ rückstellen, ÜE ab, ÜE prüfen SchließungProfilhalbzylinder, links MontagehöheFAT ca. 1.700 mm, FBF ca. 1.600 mm (+100/−200 mm, bis Gerätemitte) FarbeRAL 3000 (feuerrot) Abmessungen (B x H x T)255 x 380 x 60 mm Verfügbare Varianten FIBS4000-K2-S1-2EF — RAL 3000 (feuerrot) für Brandmeldeanlagen FIBS4000-K2-S1-2EF Hausalarm — RAL 5005 (blau) für Hausalarmanlagen Passendes Zubehör (Cross-Selling) TF-NET — Schnittstelle der Tecnofire-BMZ TF-ABIL-TECNO — zugehöriges Software-Plug-in Hinweis: Für den Betrieb an der Tecnofire-Brandmelderzentrale werden die TF-NET-Schnittstelle und das dazugehörige Software-Plug-in TF-ABIL-TECNO benötigt.

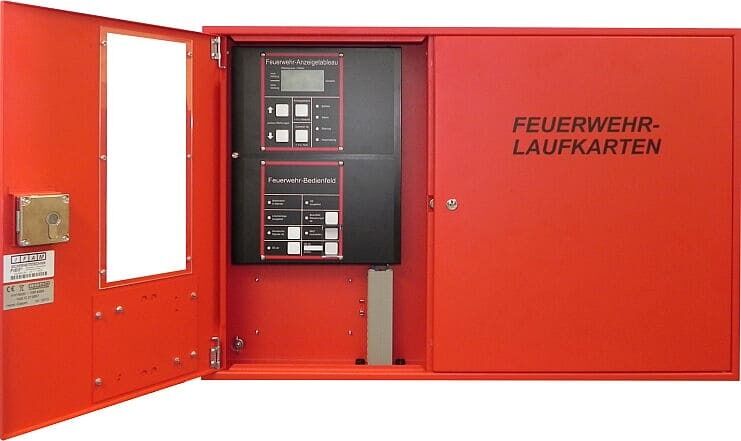

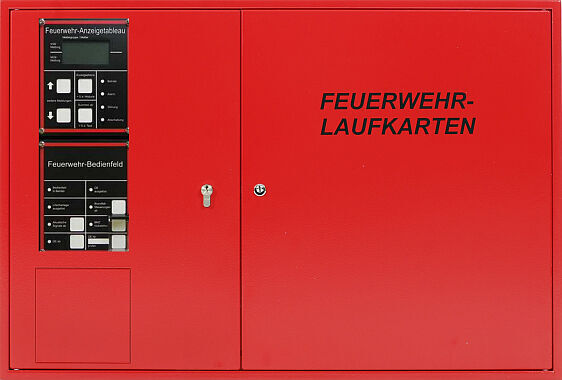

Das vorkonfigurierte Feuerwehrinformations- und Bediensystem FIBS-DINA3-IHD-TECNOFIRE dient als Erstinformationsmittel für die Einsatzkräfte der Feuerwehr. Es beinhaltet ein Feuerwehr-Anzeigetableau sowie ein Feuerwehr-Bedienfeld. Neben den Aufnahmefächern für Feuerwehrlaufkarten ist weiterhin eine Halterung für einen Druckknopfmelder vorbereitet. Zum Lieferumfang gehört der Adapter ADP4000 für die redundante Anschaltung an die BMA. Für die Benutzung des Systems benötigen Sie die TF-NET Schnittstelle und das dazugehörige Software-Plug-In TF-ABIL-TECNO. Leistungsmerkmale: zweiflügeliges Stahlblechgehäuse für Aufputz- und Unterputzmontage zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung Ansteuerung des FAT erfolgt über die serielle Schnittstelle der BMA beinhaltet die Aufnahmefächer für Feuerwehrlaufkarten (Format DIN A3 - 1 Fach (quer) 100 Laufkarten) Technische Daten: Farbe RAL 3000 (feuerrot) Abmessungen A3 (BxHxT): 830 x 560 x 100 (mm) Gewicht: 23,0 kg Technische Downloads finden Sie HIER!

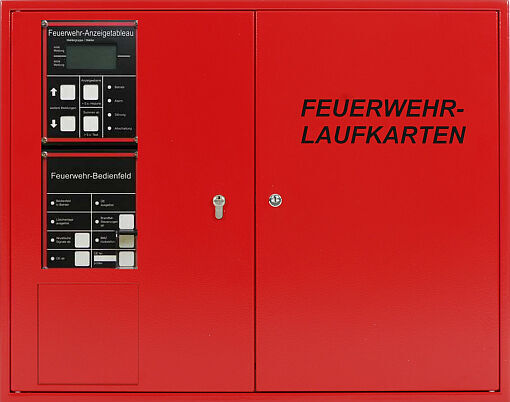

Das Feuerwehrinformations- und Bediensystem FIBS-DINA4-IHD-TECNOFIRE dient als Erstinformationsmittel für die Einsatzkräfte der Feuerwehr. Es beinhaltet ein Feuerwehr-Anzeigetableau sowie ein Feuerwehr-Bedienfeld. Neben den Aufnahmefächern für Feuerwehrlaufkarten ist weiterhin eine Halterung für einen Druckknopfmelder vorbereitet. Zum Lieferumfang gehört der Adapter ADP4000 für die redundante Anschaltung an die BMA. Für die Benutzung des Systems benötigen Sie die TF-NET Schnittstelle und das dazugehörige Software-Plug-In TF-ABIL-TECNO. Leistungsmerkmale: zweiflügeliges Stahlblechgehäuse für Aufputz- und Unterputzmontage zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung Ansteuerung des FAT erfolgt über die serielle Schnittstelle der BMA beinhaltet die Aufnahmefächer für Feuerwehrlaufkarten (Format DIN A4 - 2 Fächer (quer) 2x 75 Laufkarten) Technische Daten: Farbe RAL 3000 (feuerrot) Abmessungen A4 (BxHxT): 710 x 560 x 100 (mm) Gewicht: 21,0 kg Technische Downloads finden Sie HIER!

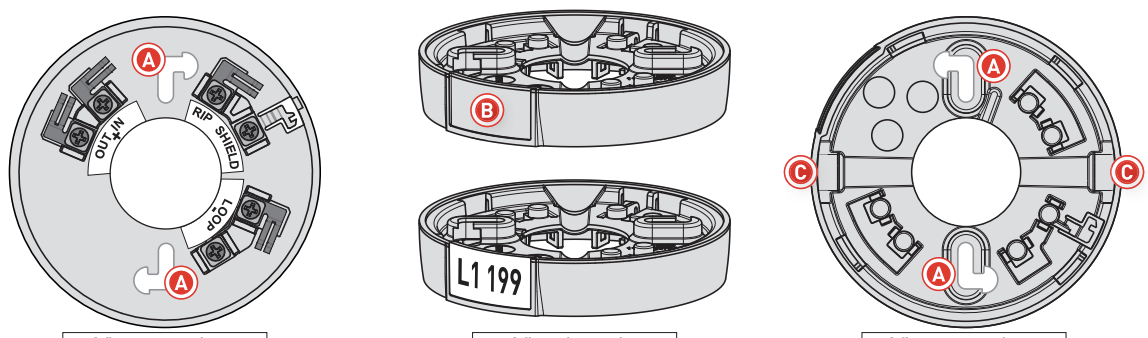

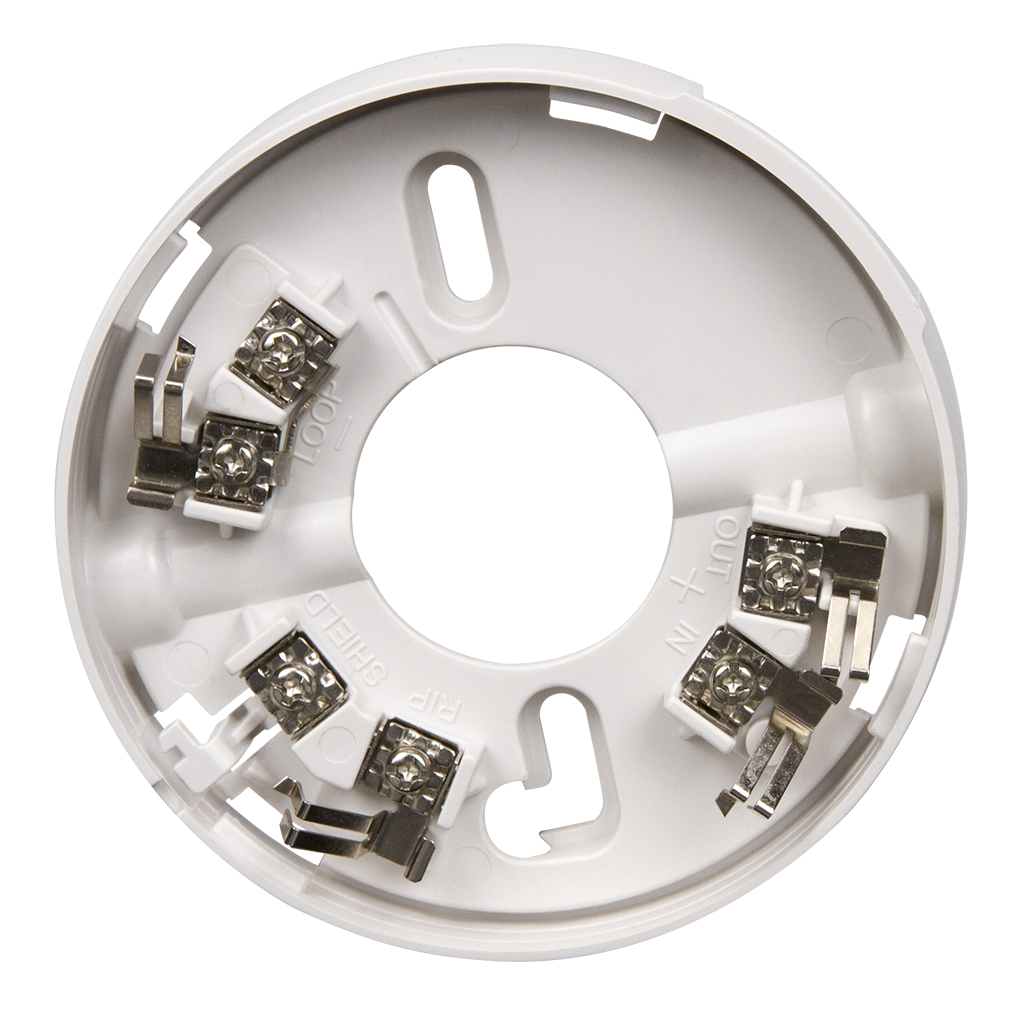

Die universelle Melder Sockel TF-BASE01 ist zum Anschluss und Montage der TecnoFire Rauchmelder TF-DA-S1, Thermodifferenzialmelder TF-DA-TR1 und dem Mehrkriterienmelder TF-DA-STR1 geeignet. Technische Daten: Gehäuse: ABS Kunststoff Farbe: weiß Abmessungen D / H: 100 x 19 mm Anschluss für Melderparallelanzeige

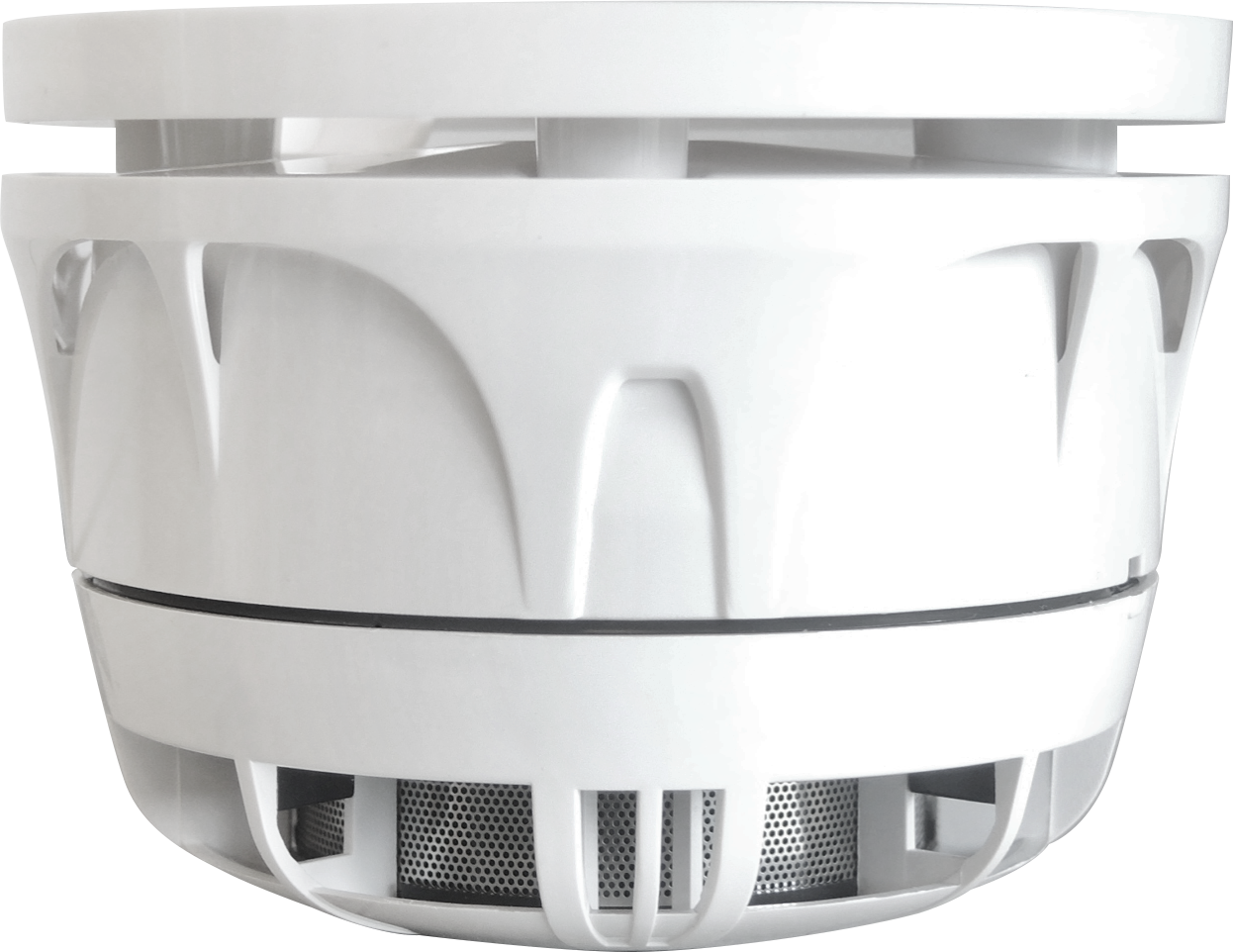

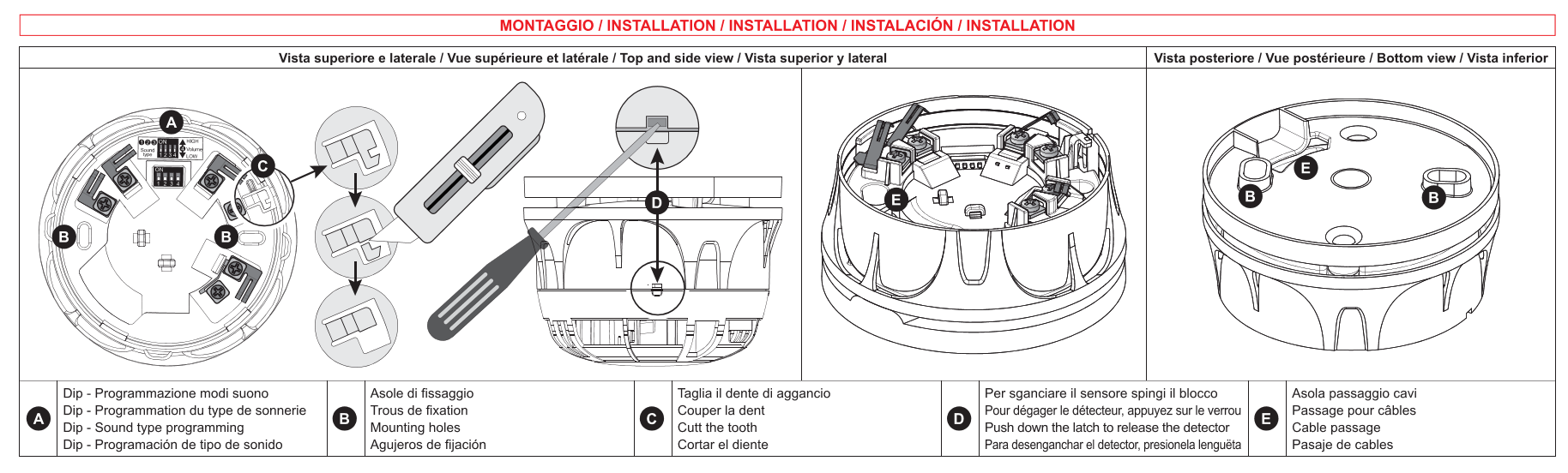

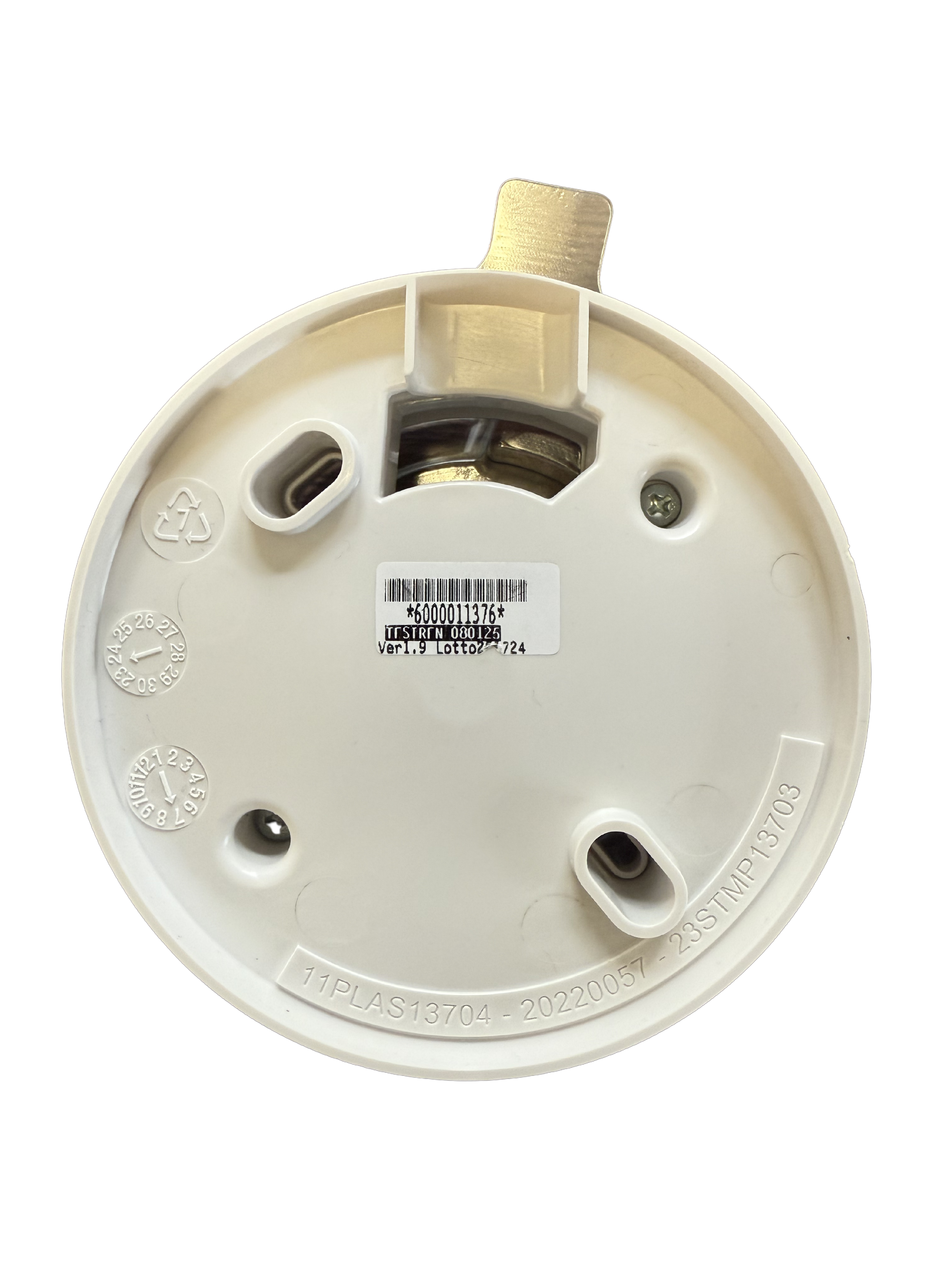

Montagesockel für Melder, mit integriertem akustischen Signalgeber. Programmierbare Funktionen: 8 Tonmodi, Lautstärkeregelung in 2 Stufen, 3 Betriebsstandards. RSC-Management: Programmierung, Fernverwaltung und -steuerung. Schutzart IP22. Behälter PC V0. Weiße Farbe. Abmessungen (T x A) 108 x 52mm.Zertifiziert EN 54-3. Leistungsmerkmale: Läutstärke: 96dB-A in 1 m 8 programmierbare Sirenentöne 2 einstellbare Lautstärken Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Spannungsversorgung: 24 V über Ringbus /Loop Maximale Stromaufnahme / Alarm: 3,5 mA @24V DC Schutzart: IP22 Betriebstemperatur: -15°C bis +70°C Gehäuse: PC V0 Farbe: weiß Abmessungen D / H: 108 x 52 mm Gewicht: 0,142 kg Zulassung: EN 54-3 Zertifizierungsnummer: 1293-CPR-0906
Die universelle Melder Sockel TF-BASE01 - in schwarz ist zum Anschluss und Montage der TecnoFire Rauchmelder TF-DA-S1, Thermodifferenzialmelder TF-DA-TR1 und dem Mehrkriterienmelder TF-DA-STR1 geeignet. Technische Daten: - Gehäuse: ABS Kunststoff - Farbe: schwarz - Abmessungen D / H: 100 x 19 mm - Anschluss für Melderparallelanzeige
Die Melderparallelanzeige TF-RIP-R wird direkt an den TecnoFire Meldersockel TF-Base01 angeschlossen. Die Paralellanzeige dient zur optischen Signalisierung von automatischen Meldern die in verdeckten oder schwer einsehbaren Bereichen verbaut werden. Die rote LED Anzeige hat eine gute 360 Grad Sichtbarkeit. Technische Daten: Gehäuse: ABS Kunststoff Gebäusefarbe: weiß LED Anzeige: rot 360 Grad Sichtbarkeit Abmessungen L H D: 78 x 45 x 25 mmm
Das TF-M01 ist ein adressierbares Steuermodul / Ausgangsmodul mit 1x Ausgang. Es wird über den TecnoFire Ringbus /Loop an die Brandmeldezentrale angeschlossen und überwacht. Die Funktionen und Reaktionen des Ausganges ist über die Programmiersoftware einstellbar. Der aktuelle Schaltzustand des Ausganges wird über LED Anzeigen signalisiert. Leistungsmerkmale: Programmierbare Funktionen und Reaktionen 1 Ausgang Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Belegt 1 Steuermodul - Adresse Spannungsversorgung: 24 V über Ringbus /Loop 1 x optische LED Anzeigen Maximale Stromaufnahme: 5 mA Schutzart: IP40 Gehäuse: ABS Kunststoff Montage Aufputz und auf DIN Hutschiene Abmessungen L x B x T: 112 x 78 x 25 mm Zulassung: EN 54-18 / EN54-17 Zertifizierungsnummer: 1293-CPR-0421
Das TF-M05-LP ist ein adressierbares Steuermodul / Ausgangsmodul mit 5x Ausgängen. Es wird über den TecnoFire Ringbus /Loop an die Brandmeldezentrale angeschlossen und überwacht. Die Funktionen und Reaktionen der Ausgänge sind über die Programmiersoftware einstellbar. Die aktuellen Schaltzustand der Ausganges wird über LED Anzeigen signalisiert. Leistungsmerkmale: Programmierbare Funktionen und Reaktionen 5 Ausgänge Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Belegt 5 Steuermodul - Adressen Spannungsversorgung: 24 V über Ringbus /Loop 5 x optische LED Anzeigen Maximale Stromaufnahme: 5 mA Schutzart: IP40 Gehäuse: ABS Kunststoff Montage Aufputz Abmessungen L x B x T: 144 x 92 x 39 mm Zulassung: EN 54-18 / EN 54-17 Zertifizierungsnummer: 1293-CPR-0528
Die adressierbare externe Notstromversorgung TF-PS-5 ist ein überwachtes Netzteil 230V AC / 24V DC / 5A. Mit diesem Netzteil können externe Komponenten und Sensoren Notstrom versorgt werden. An dem Netzteil stehen drei Ausgänge mit je 24 V DC und 1,1 A zur Verfügung. Die Funktionen des Netzteiles und der Akkus werden über den TecnoFire Ringbus durch die TecnoFire Brandwarnzentrale permanent überwacht. Das Netzteil verfügt über zwei Stellplätze für Akkus 12 V / 17 AH. Leistungsmerkmale: Netzteil 230V AC / 24V DC / 5A 3 sep. Ausgänge 24 V / 1,1A Überwachung durch Blitzlampe und Sirene einzeln ansteuerbar Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Belegt 1 Steuermodul Adresse Spannungsversorgung: 230 V / DC Netzanschluss 3 Ausgänge mit je 24 V / 1,1 A 2 x Notstrom Akkus anschließbar: 12 V / 17 Ah Schutzart: IP30 Betriebstemperatur: - 5 bis + 40 Grad C Gehäuse: Metall Farbe: Schwarz Abmessungen (L x H x T) 320 x 365 x 170mm Gewicht: 7,6 KG Zulassung: EN 54-4 / EN 54-17 Zertifizierungsnummer: 0051-CPR-0423
Software-Plug-In für die TF-NET-Schnittstelle , zur Implementierung der Funktionen des TECNO- OUT Protokolls. Das Protokoll funktioniert über das Internet LAN Netzwerk.
Die TecnoFire Programmier SoftwareTF-SW-PRG für die Anlagen TF-A1-298-DE, TF-A2-596-DE, TF-A4-1192-DE, ist Errichter Software für die Zentrale des TecnoFire Brandmeldesystems. Die Lizenz können Sie nach Absolvierung einer Brandwarnanlagenschulung / Brandmeldeschulung bei EPS erwerben. Das System ist voll umfänglich zugelassen nach EN 54. Die Software kann nach der Schulung zum Vorzugspreis erworben werden. Leistungsmerkmale: Multi Lizenz pro Errichter Kommunikation über USB oder LAN Technische Daten: Online Lizenz kann online zugestellt werden.

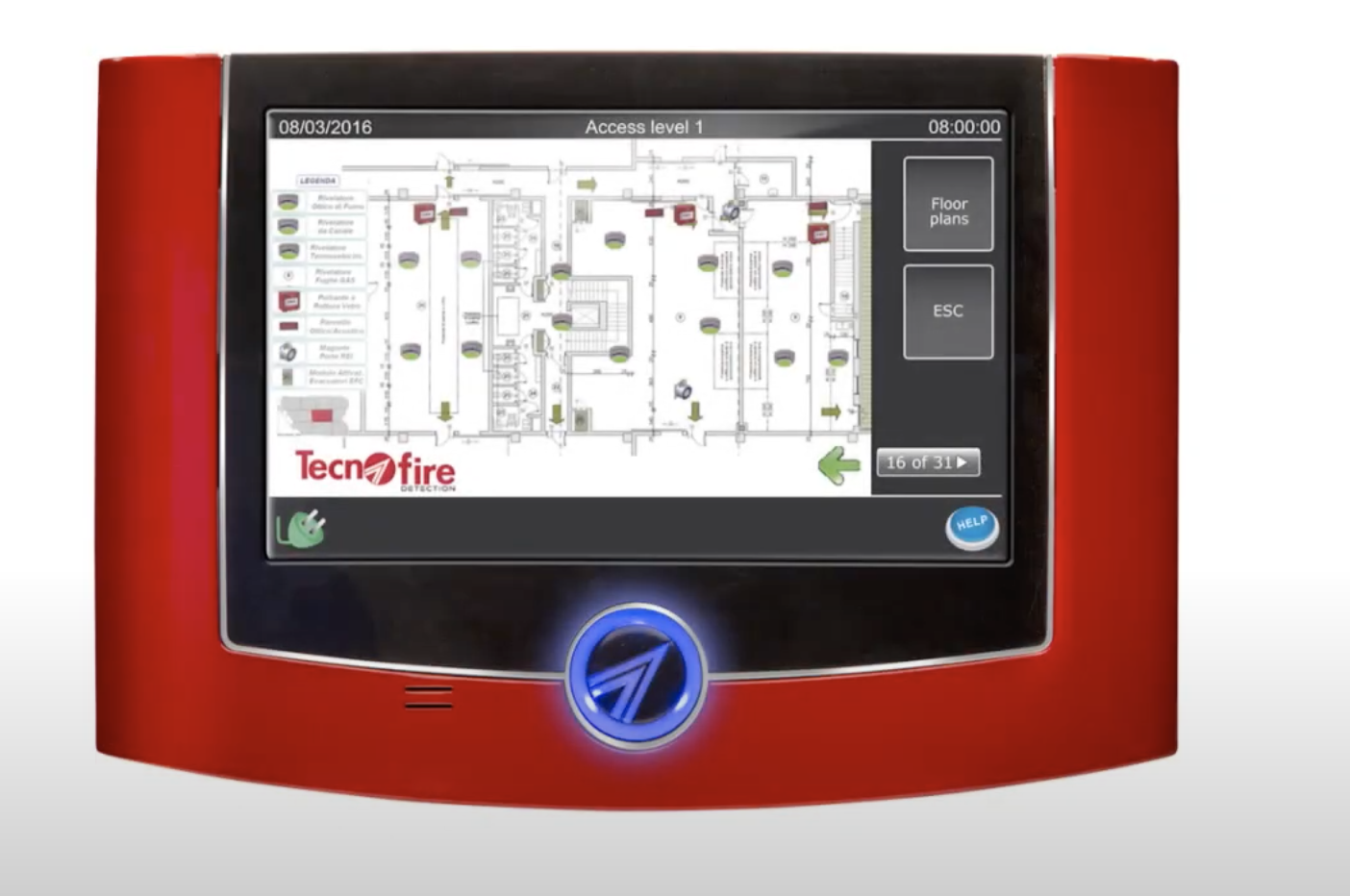

Software-Plugin TF-ABIL-TFTS ermöglicht die Integration der Lageplanverwaltung und des interaktivem Gebäude- Managementes auf dem abgesetztem TecnoFire Bedienteil TF-T-7SC . Mit dieser Software können bis zu 32 unterschiedliche Pläne und Grafiken visualisiert werden. Zusätzlich sind bis zu 32 ICONS und Alarmsymbole pro Plan programmierbar.

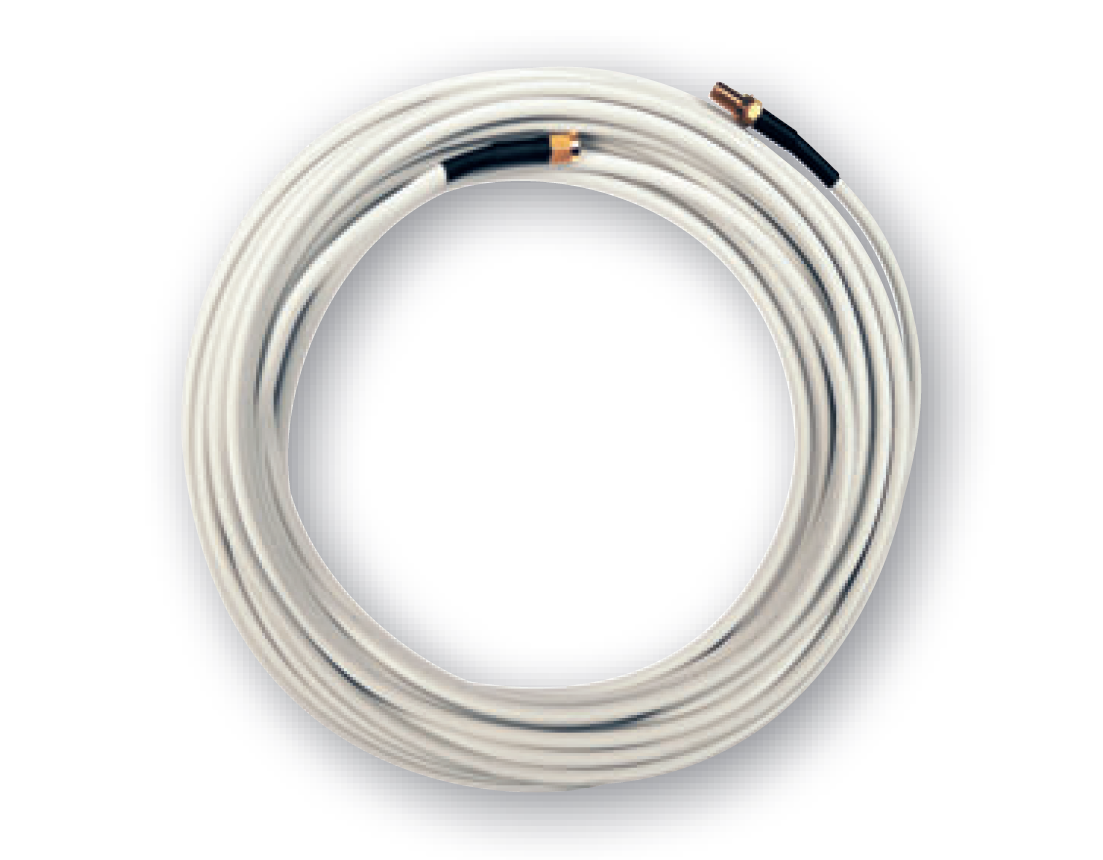

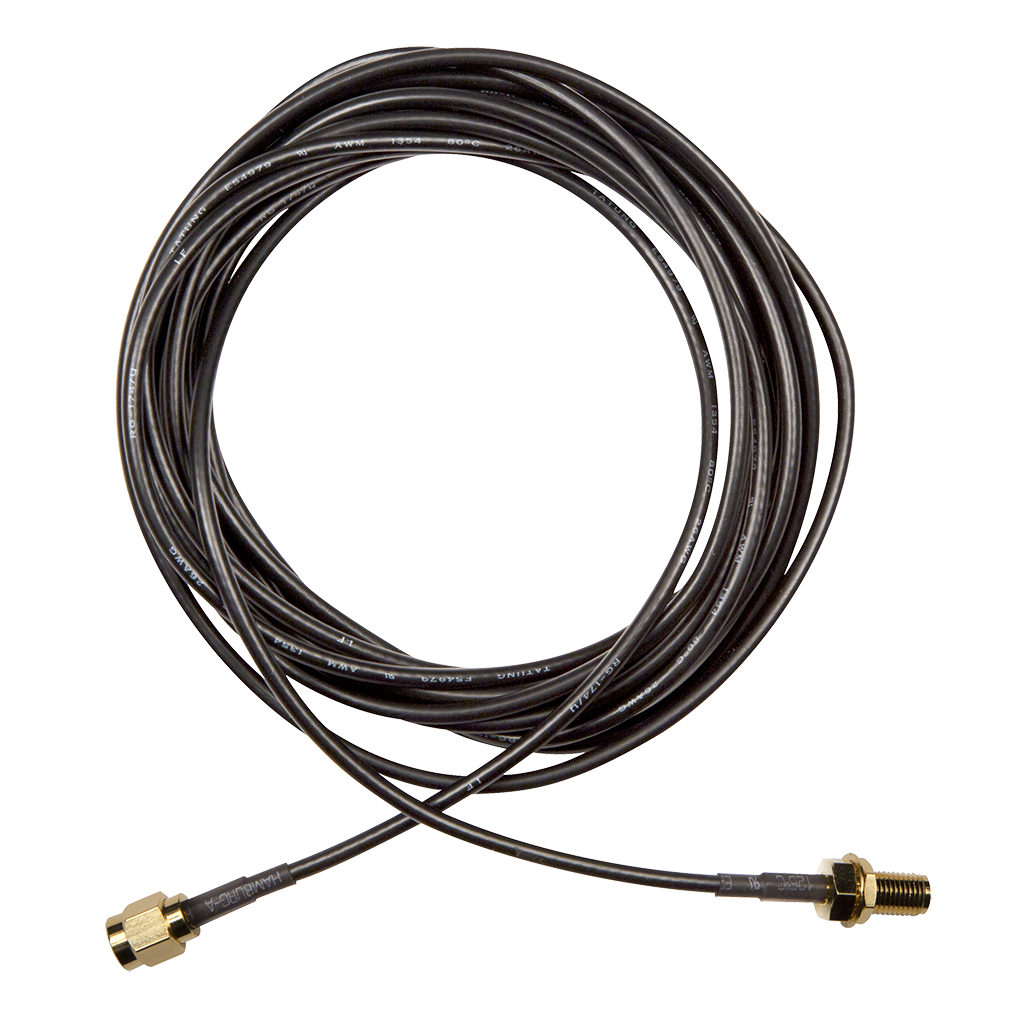

Das 4m Verlängerungskabel kann für die Verlängerung der GSM Antenne des TecnFire Wählgerätes TF-ESP genutzt werden.
Montagedose für automatische Melder und der Innensirene TFS01. Ausgang für MelderparalellanziegeTechnische Daten: Gehäuse: ABS V0 Farbe: Weiß Abmessungen (L x H x B): 136 x 136 x 79mm.

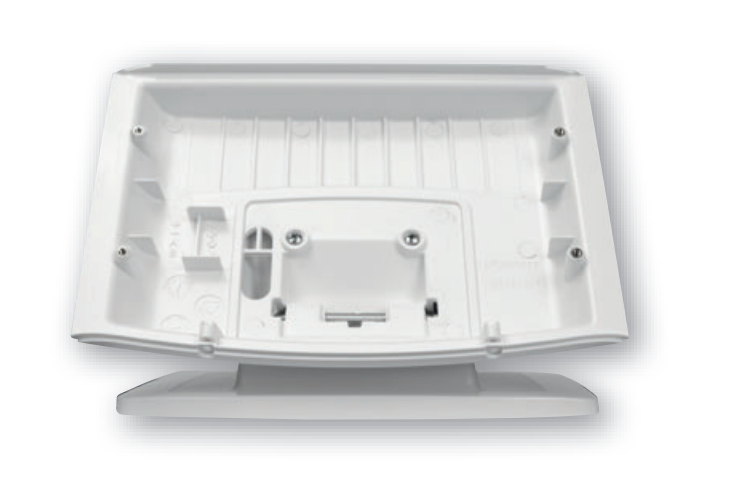

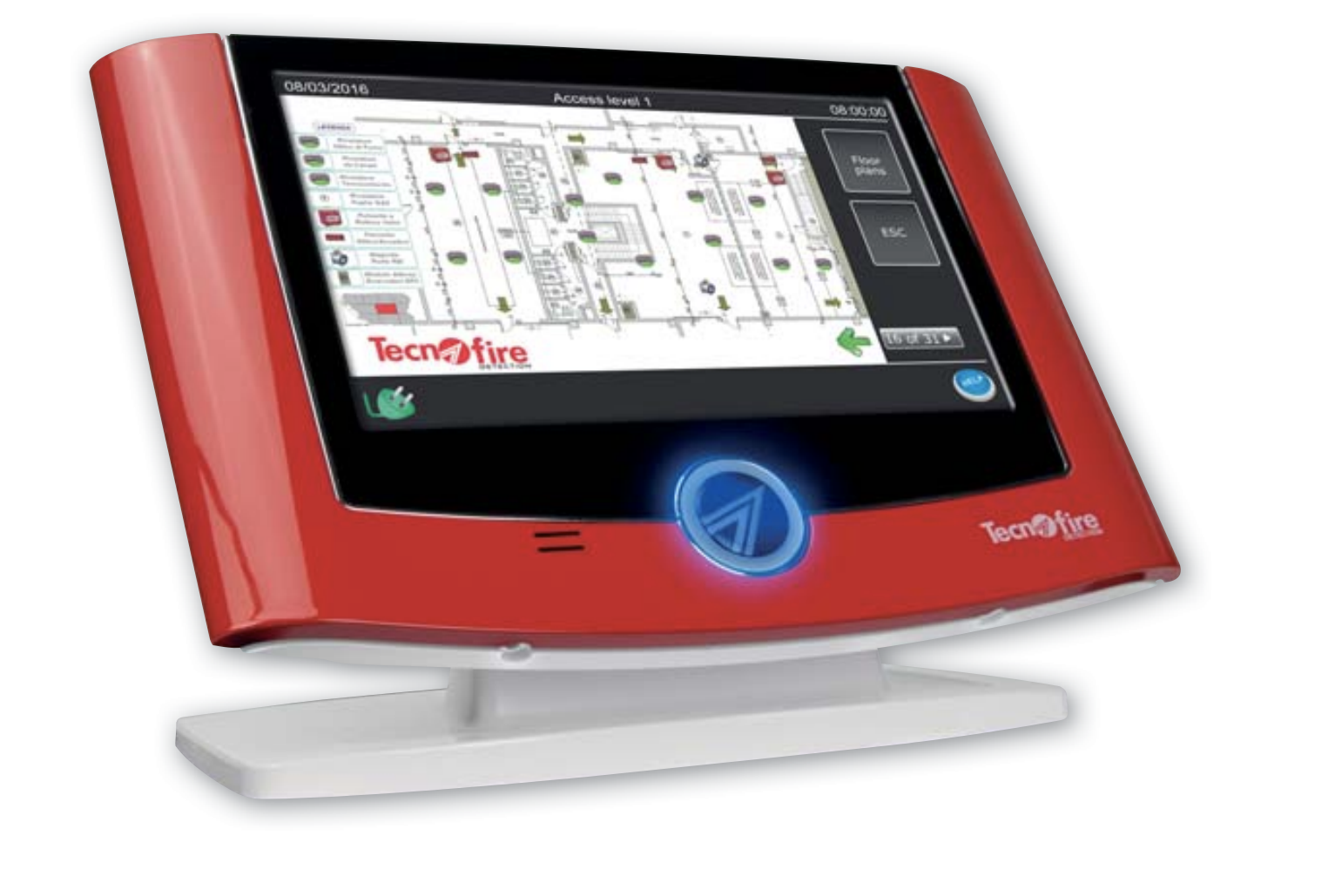

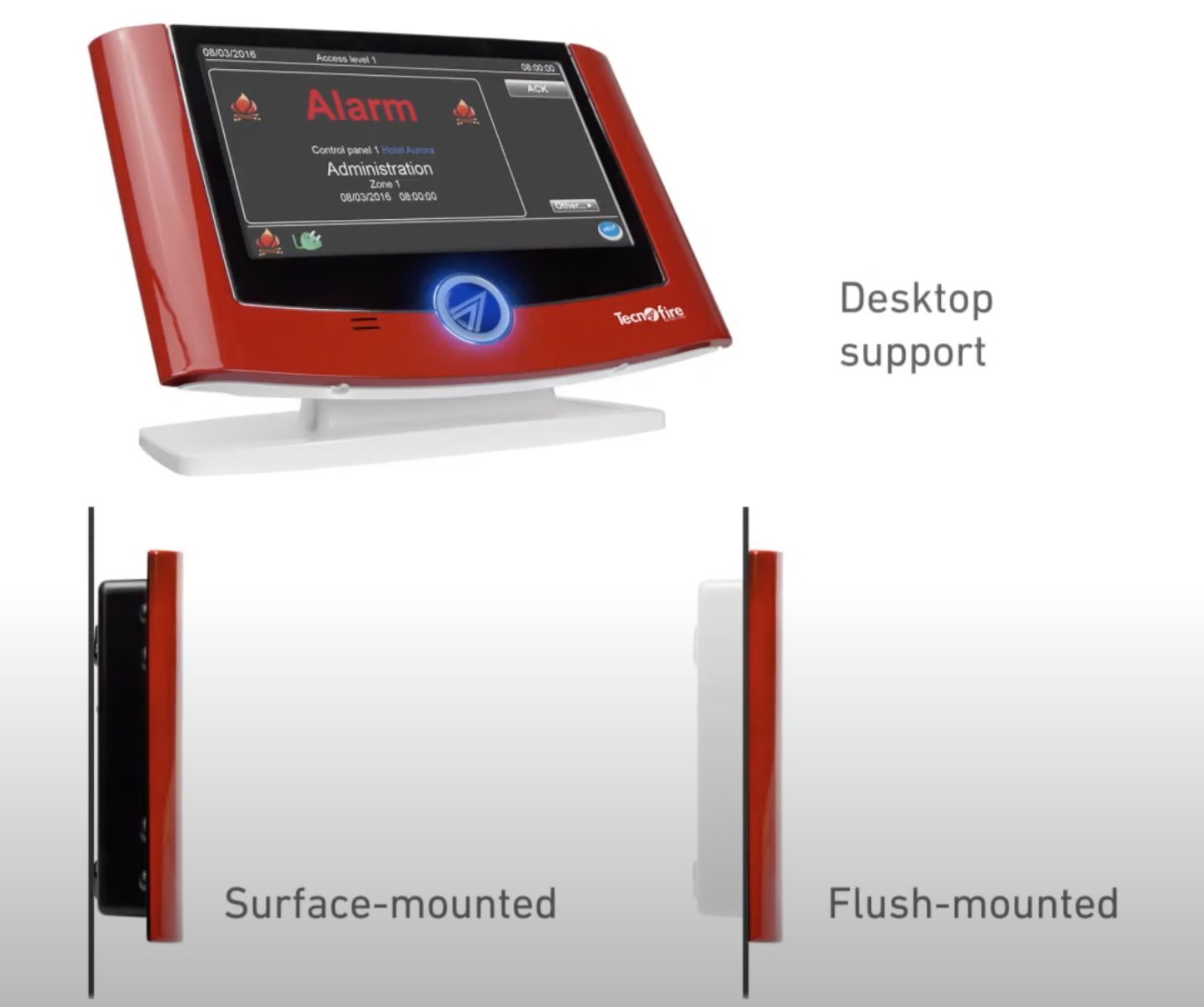

Der Tischständer stellt eine ergonomische Lösung in den Fällen dar, in denen das Repeater Panel auf dem Arbeitstisch platziert werden muss. Stufenlose Neigungsverstellung - Refined Design - IP40 - ABS V0 -

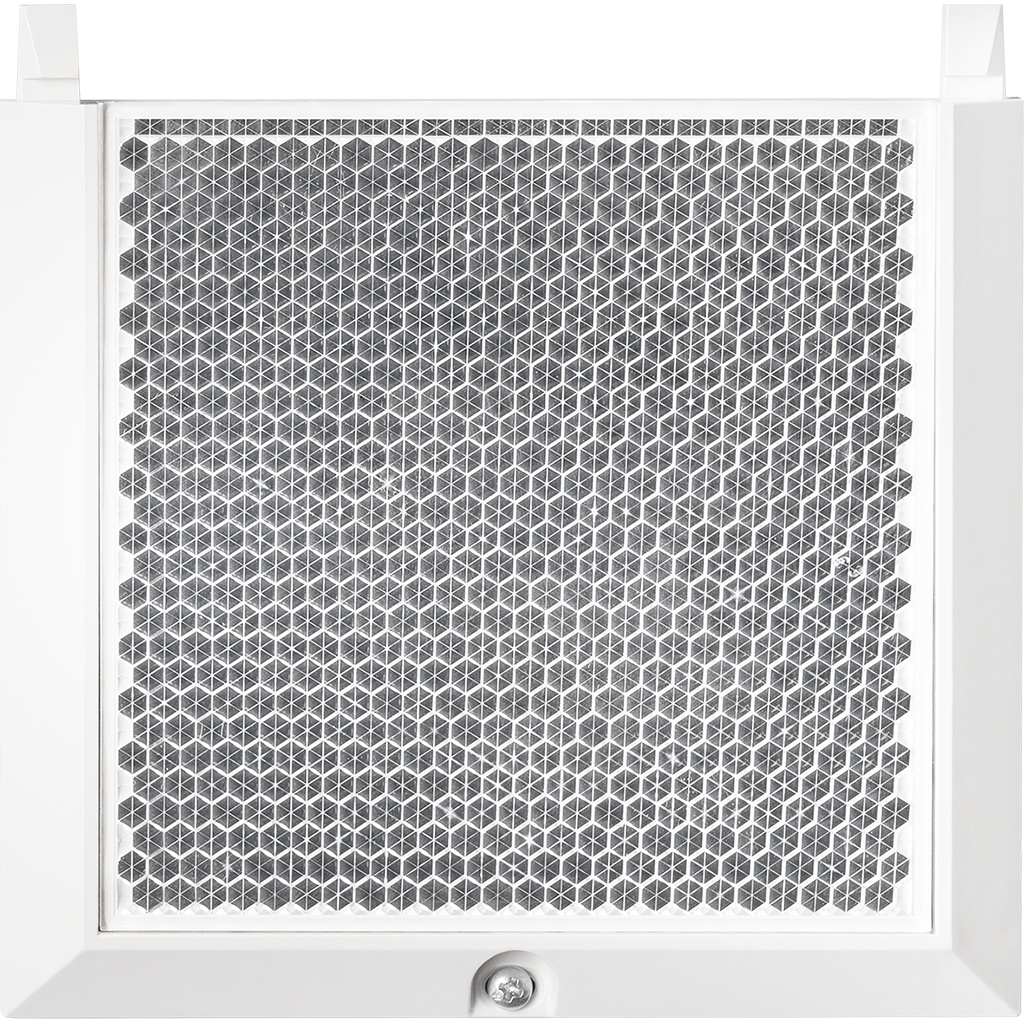

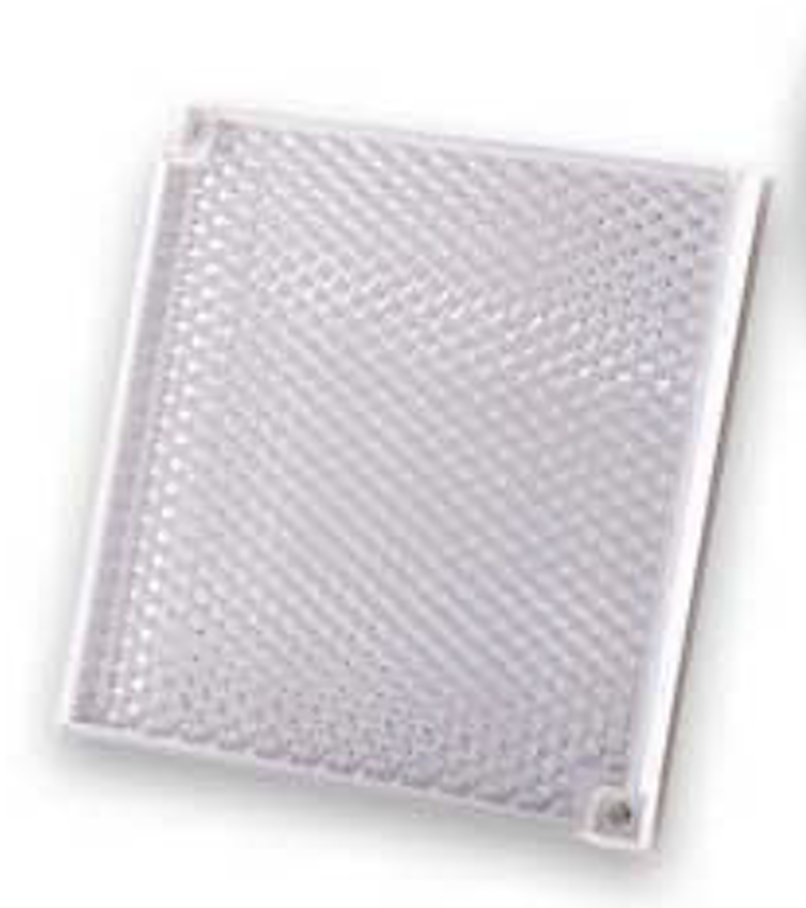

Reflektor für den Melder TFMIID-120
Das 12m Verlängerungskabel kann für die Verlängerung der GSM Antenne des TecnFire Wählgerätes TF-ESP genutzt werden.

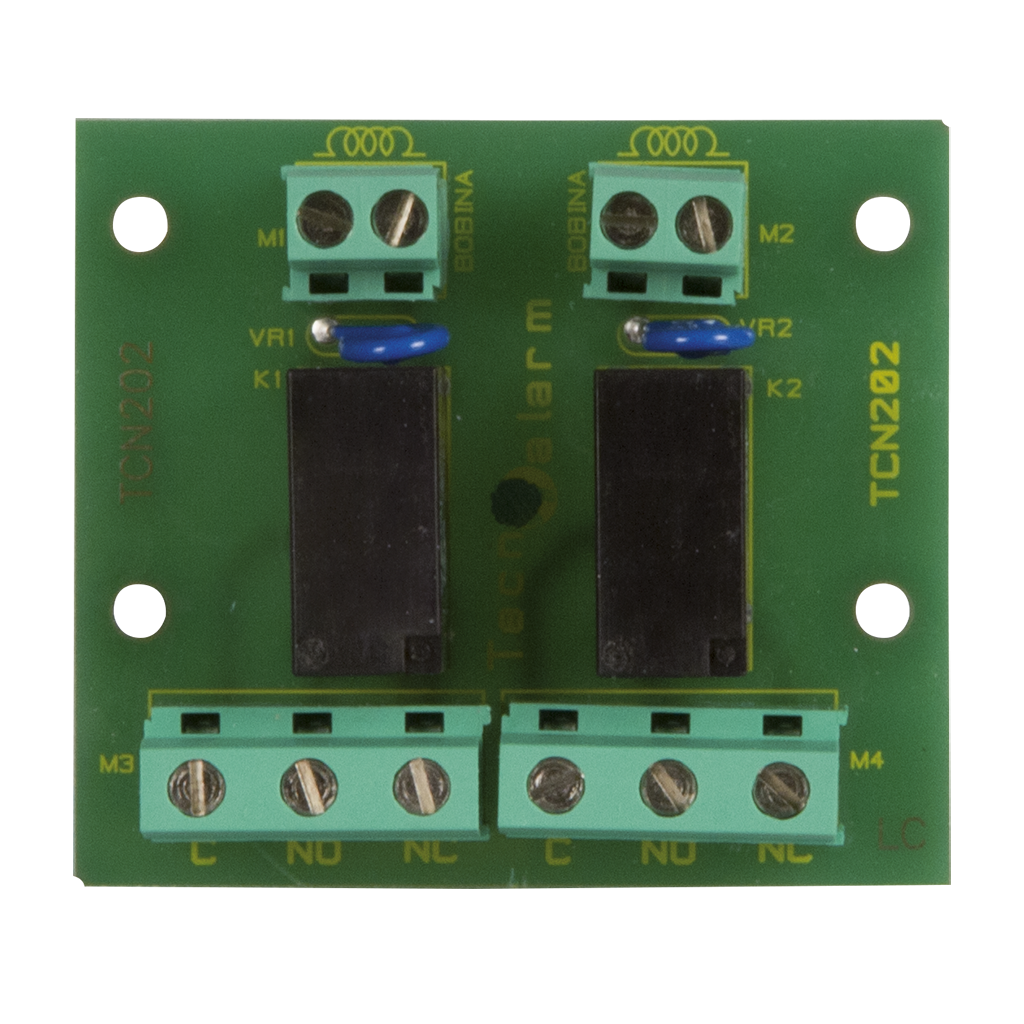

Die Relaiskarte TF-BIRELE-24 kann in die Technofire Brandmeldezentralen TF-A1-298, TF-A2-596 und TF-A4-11992 nachgerüstet werden. Die Relaiskarte hat 2 Eingange und 2 Ausgänge als potentialfrei Wechsler 24 V / 0,3 A. Technsiche Daten: Abmessungen: (L x H x T) 59 x 52 x 20mm

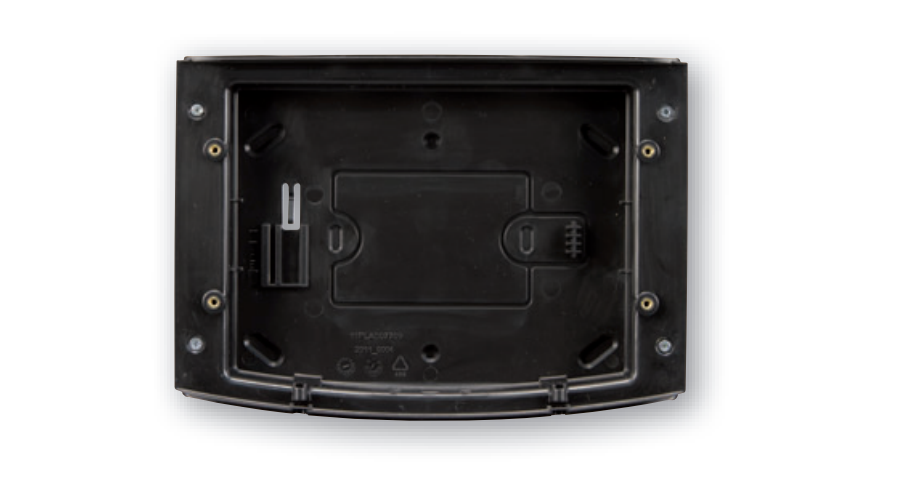

Unterputzgehäuse für die Bedienteile TF-T-7C und TF-T-7SC der TecnoFire Brandmeldeanlage. Das UP Gehäue ist im Lieferumfang der Bedienteile/Displays enthalten.
