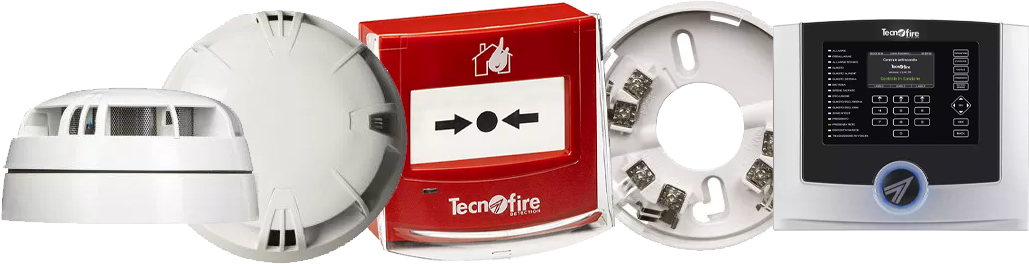

BWA / BMA TecnoFire
Innovative BWA und BMA zertifiziert nach EN 54 und geeignet für Installationen mit DIN VDE V 0826-2 und DIN VDE 0833-2 sowie DIN 14675

BHE Betriebsbuch für Brandwarnanlagen BWA und  Brandmeldeanlagen BMA. Dieses Betriebsbuch dient zur Dokumentation von Wartungen, Instandhaltungsnachweisen und Betriebsereignissen.

Das lineare Thermokabel TF-CTS-105EN hat eine Auslösetemperatur von 105°C. Es kann über ein TecnoFire Steuermodul an die Brandmeldezentrale angeschlossen werden. Thermokabel werden als lineare Hitzemelder zur Überwachung von besonders kritischen Anwendungsbereichen wie Stallungen, Scheunen, Carports, Werkstätten, Kabeltrassen oder Dachüberständen im Außenbereich eingesetzt. Das Detektionsverfahren ist besonders sicher gegen Täuschungsalarme, da eine Auslösung und Alarmierung erst dann erfolgt, wenn an dem Spezialkabel eine direkte Hitzeeinwirkung auftritt. Die Ansprechschwelle beträgt 105°C. Die Befestigung des Kabels ist mit normalen Kabelbindern oder Kabelschellen möglich.Abnahme nur in VPE möglich! Leistungsmerkmale: Auslösetemperatur: 105°C Farbe: schwarz einfache Installation und Verlegung Anschließbar an das TecnoFire Brandmeldesystem TF-M20 Anschließbar an das Jablotron Gefahrenmeldesystem JA-112 oder JA-150 M Technische Daten: max. Betriebstemperatur: +40°C Farbe: schwarz Durchmesser: 4,2 mm Zulassung: EN 54-28 Zertifizierungsnummer: CPR-EU305/11

Das lineare Thermokabel TF-CTS-88EN hat eine Auslösetemperatur von 88°C. Es kann über ein TecnoFire Steuermodul an die Brandmeldezentrale angeschlossen werden. Thermokabel werden als lineare Hitzemelder zur Überwachung von besonders kritischen Anwendungsbereichen wie Stallungen, Scheunen, Carports, Werkstätten, Kabeltrassen oder Dachüberständen im Außenbereich eingesetzt. Das Detektionsverfahren ist besonders sicher gegen Täuschungsalarme, da eine Auslösung und Alarmierung erst dann erfolgt, wenn an dem Spezialkabel eine direkte Hitzeeinwirkung auftritt. Die Ansprechschwelle beträgt 88°C. Die Befestigung des Kabels ist mit normalen Kabelbindern oder Kabelschellen möglich.Abnahme nur in VPE möglich! Leistungsmerkmale: Auslösetemperatur: 88°C Farbe: Weiß einfache Installation und Verlegung Anschließbar an das TecnoFire Brandmeldesystem TF-M20 Anschließbar an das Jablotron Gefahrenmeldesystem JA-112 oder JA-150 M Technische Daten: Betriebstemperatur: -15°C bis +40°C Farbe: Weiß Durchmesser: 4,2 mm Zulassung: EN 54-28 Zertifizierungsnummer: CPR-EU305/11 Das Thermokabel ist ebenfalls mit einer Auslösetemperatur von 68°C erhältlich: TF-CTS-68EN

Der Thermo - Differentialmelder TF-DA-TR 1 ist ein adressbarer Ringbusteilnehmer des TecnoFire Brandmeldesystems. Die TecnoFire Thermo - Differenzialmelder sind Mikroprozessor gesteuert. Die Empfindlichkeit und Auslösekriterien sind programmierbar gemäß den Klassifizierungen A1, A2 oder B. Die TecnoFire Differentialmelder verfügen auch über eine permanente Störungsüberwachung durch die TecnoFire Brandmeldezentrale. Leistungsmerkmale: Adressierbarer Thermo - Differentialmelder Programmierbare Auslösekriterien A1, A2, B Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / Loop Belegt 1 Melder Adresse Spannungsversorgung: 24 V über Ringbus / Loop 2 x optische LED Anzeigen / 360 Grad Sichtbarkeit Maximale Stromaufnahme / Alarm: 5 mA Schutzart: IP22 Betriebstemperatur: - 15 bis + 70 Grad C Gehäuse: ABS Kunststoff Farbe: weiß Abmessungen D / H: 100 x 52 mm Gewicht: 0,115 KG Zulassung: EN 54-5 / EN 54-17 Zertifizierungsnummer: 1293-CPR-0526 Achtung: Der Sockel und der Melder sind aus unterschiedlichen Materialien, da der Montagesockel in einem Brandfall mindestestens 30 Minuten funktional bleiben muss. Daher kommt es zu farblichen Abweichen zwischen Melder und Sockel

Montagesockel für Melder, mit integriertem akustischen Signalgeber. Programmierbare Funktionen: 8 Tonmodi, Lautstärkeregelung in 2 Stufen, 3 Betriebsstandards. RSC-Management: Programmierung, Fernverwaltung und -steuerung. Schutzart IP22. Behälter PC V0. Weiße Farbe. Abmessungen (T x A) 108 x 52mm.Zertifiziert EN 54-3. Leistungsmerkmale: Läutstärke: 96dB-A in 1 m 8 programmierbare Sirenentöne 2 einstellbare Lautstärken Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Spannungsversorgung: 24 V über Ringbus /Loop Maximale Stromaufnahme / Alarm: 3,5 mA @24V DC Schutzart: IP22 Betriebstemperatur: -15°C bis +70°C Gehäuse: PC V0 Farbe: weiß Abmessungen D / H: 108 x 52 mm Gewicht: 0,142 kg Zulassung: EN 54-3 Zertifizierungsnummer: 1293-CPR-0906

Frei konfigurierbarer adressierbarer und konventioneller Melder mit optischer Rauchmeldetechnik und thermovelozimetrischem Mikroprozessor, RSC-Funktionen, Fire-Speed-Protokoll. Leitungstrenner mit doppeltem Isolator. Adressierung und Konfiguration mit NFC-Technologie und App Tecnofire ID. Zertifiziert nach EN 54.5-7-17. Leistungsmerkmale: Adressierbarer Mehrkriterien-Melder Kombinierter Rauchmelder und Thermo - Differenzialmelder Programmierbare Auslöseempfindlichkeiten Automatische Verschmutzungskompensation AGC Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Belegt 1 Melder Adresse Spannungsversorgung: 24 V über Ringbus /Loop Maximale Stromaufnahme / Alarm: 5 mA Schutzart: IP22 Betriebstemperatur: -15°C bis +55°C Gehäuse: ABS Kunststoff Abmessungen D / H: 100 x 52 mm Gewicht: 0,1 kg Zulassung: EN 54-7 / EN 54-5 / EN 54-17 Zertifizierungsnummer: 0051-CPR-3133

Die universelle Melder Sockel - Sirene TF-BASE-Sounder ist zur Montage unter den TecnoFire Rauchmeldern, Thermodifferenzialmeldern und Mehrkriterienmelder geeignet. Mit der Sockelsirene kann direkt am Melder ein zusätzlicher akustischer Alarm ausgelöst werden. Es können 8 unterschiedliche Sirenentöne programmiert werden. Die TecnoFire Sockelsirenen werden über den Ringbus durch die TecnoFire Brandwarnzentrale permanent überwacht. Die Signalisierungslautstärke ist ebenfalls in 2 Stufen einstellbar. Leistungsmerkmale: Läutstärke: dB-A in 1 m 8 programmierbare Sirenentöne 2 einstellbare Lautstärken Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Spannungsversorgung: 24 V über Ringbus /Loop Maximale Stromaufnahme / Alarm: 5 mA Schutzart: IP22 Betriebstemperatur: - 15 bis + 70 Grad C Gehäuse: ABS Kunststoff Farbe: weiß Abmessungen D / H: 108 x 35 mm Gewicht: 0,10 KG Zulassung: EN 54-3 Zertifizierungsnummer: 1293-CPR-0558 Achtung: Nicht für seitliche Kabeleinführung geeignet! Der Sockel und der Melder sind aus unterschiedlichen Materialien, da der Montagesockel in einem Brandfall mindestestens 30 Minuten funktional bleiben muss. Daher kommt es zu farblichen Abweichen zwischen Melder und Sockel

Die konventionell anschließbare Innensirene TF-S10 eine akustische Alarmierungseinrichtung für das TecnoFire Brandmeldesystem. Die Innensirene wird über ein Steuermodul an die die TecnoFire Brandwarnzentrale angeschlossen. Die Signalisierungslautstärke und Sirenentöne sind einstellbar. Leistungsmerkmale: Sirene mit 105 dB-A in 1 m 16 programmierbare Sirenentöne 2 einstellbare Lautstärken Technische Daten: Konventioneller Anschluss Spannungsversorgung: 9 - 60 V / DC Maximale Stromaufnahme / Alarm: 4 mA 8,1 mA Schutzart: IP21 Betriebstemperatur: - 10 bis + 55 Grad C Gehäuse: ABS Kunststoff Farbe: rot Abmessungen L x B x T: 45 x 109 x 121 mm Gewicht: 0,190 KG Zulassung: EN 54-3

Dieser Notstromakku dient zur Notstromversorgung von Alarmzentralen, Repeatern usw. Der 12 V Akku hat eine Kapazität von 18,0 Ah. Der Akku ist wartungsfrei. Technische Daten: Spannung: 12 V / DC Kapazität: 18,0 Ah Abmessung: L:18,1 cm / B:7,6 cm / H:16,7 cm Aufgrund von momentanen Problemen bei der Lieferung können Abbildungen und Hersteller variieren!

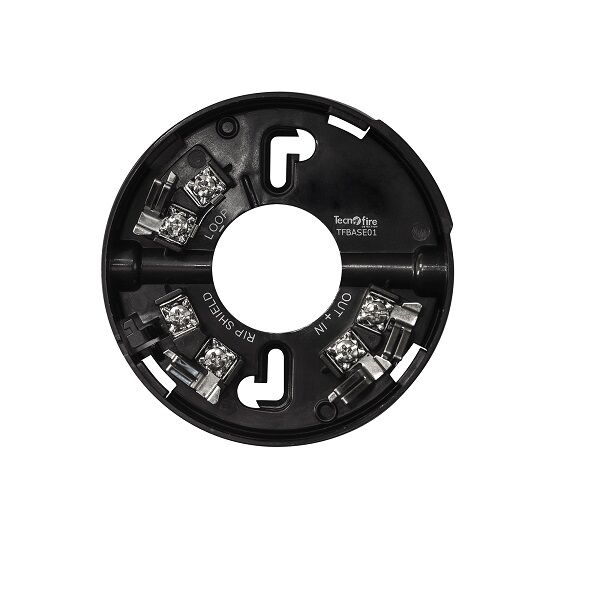

Die universelle Melder Sockel TF-BASE01 - in schwarz ist zum Anschluss und Montage der TecnoFire Rauchmelder TF-DA-S1, Thermodifferenzialmelder TF-DA-TR1 und dem Mehrkriterienmelder TF-DA-STR1 geeignet. Technische Daten: - Gehäuse: ABS Kunststoff - Farbe: schwarz - Abmessungen D / H: 100 x 19 mm - Anschluss für Melderparallelanzeige

Die adressierbare Alarmierungseinrichtung TF-ISO1-W mit roten LEDs ist eine adressierbare akustische und optische Innensirene für das TecnoFire Brandmeldesystems. Die Innensirene wird über den Ringbus durch die TecnoFire Brandwarnzentrale permanent überwacht. Die Sirene und Blitzlampe können individuell angesteuert werden. Die Signalisierungslautstärke ist in 2 Stufen einstellbar. Um die Innensirene montieren zu können, benötigen Sie den Sockel TF-BASE01. Leistungsmerkmale: rote LEDs Sirene mit 99 dB-A in 1 m 64 programmierbare Sirenentöne 2 einstellbare Lautstärken Blitzlampe und Sirene einzeln ansteuerbar Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Belegt 2 Melder Adressen Spannungsversorgung: 24 V über Ringbus /Loop Maximale Stromaufnahme / Alarm: 8,1 mA Schutzart: IP22 Betriebstemperatur: - 15 bis + 70 Grad C Gehäuse: ABS Kunststoff Farbe: weiß Abmessungen D / H: 120 x 65 mm Gewicht: 0,230 KG Zulassung: EN 54-3 / EN 54-17 Zertifizierungsnummer: 1293-CPR-0422

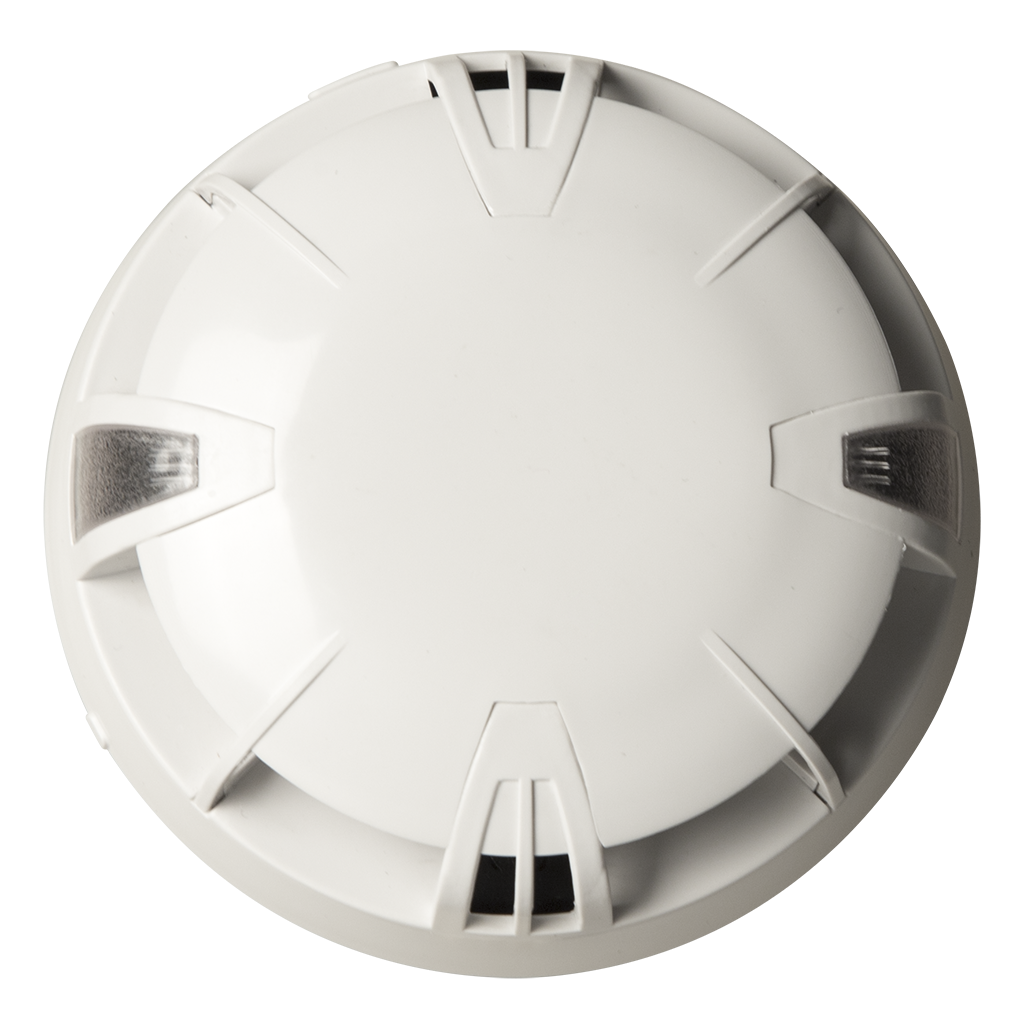

Der Mehrkriterien - Melder TF-DA-STR1 ist ein adressbarer Ringbusteilnehmer des TecnoFire Brandmeldesystems. Der Mehrkriterienmelder kombiniert die Funktionen des optischen Rauchmelders und des Thermo - Differentialmelders. Die Funktionen beider Melder werden in einem speziellen Überwachungsalgorithmus ausgewertet. Dadurch sind die Mehrkriterien - Melder sehr präzise bei der Detektion von Rauch und Feuer. Die TecnoFire Rauchmelder verfügen auch über eine dynamische Verschmutzungskompensation und permanente Störungsüberwachung durch die TecnoFire Brandwarnzentrale. Eine zu starke Verschmutzung und mögliche Beeinträchtigung der Detektionssicherheit wird durch die Brandmeldezentrale als Störung erkannt und gemeldet. Die Funktionen und Ansprechschwellen sind programmierbar und verknüpft bar. Somit ist der Mehrkriterienmelder auch unter schwierigen Umgebungsbedingungen anwendbar. Leistungsmerkmale: Adressierbarer Mehrkriterien-Melder Kombinierter Rauchmelder und Thermo - Differenzialmelder Programmierbare Auslöseempfindlichkeiten Automatische Verschmutzungskompensation AGC Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Belegt 1 Melder Adresse Spannungsversorgung: 24 V über Ringbus /Loop 2 x optische LED Anzeigen / 360 Grad Sichtbarkeit Maximale Stromaufnahme / Alarm: 5 mA Schutzart: IP22 Betriebstemperatur: - 15 bis + 70 Grad C Gehäuse: ABS Kunststoff Abmessungen D / H: 100 x 52 mm Gewicht: 0,115 KG Zulassung: EN 54-7 / EN 54-5 / EN 54-17 Zertifizierungsnummer: 1293-CPR-0423 Achtung: Der Sockel und der Melder sind aus unterschiedlichen Materialien, da der Montagesockel in einem Brandfall mindestestens 30 Minuten funktional bleiben muss. Daher kommt es zu farblichen Abweichen zwischen Melder und Sockel

Dieser Notstromakku dient zur Notstromversorgung von Alarmzentralen, Repeatern usw. Der 12 V Akku hat eine Kampazität von 7,2 Ah. Der Akku ist wartungsfrei und VdS anerkannt. Technische Daten: Spannung: 12 V / DC Kapazität: 7,2 Ah Abmessung: L:15,1 cm / B:10,2 cm / H:6,6 cm Aufgrund von momentanen Problemen bei der Lieferung können Abbildungen und Hersteller variieren!

Anschlussdose mit austauschbaren Einsätzen zum Schließen oder Anschließen von Rohrmuffen Ø 20 mm - Kompatibel mit Sockel TFBASE01 - ABS V0 Abmessungen (Ø x H) 101 x 38 mm - Farbe Weiß

Der adressierbare Druckknopfmelder TF-CP in ROT dient zu manuellen Alarmauslösung der TecnoFire Brandmeldeanalgen und Brandwarnsysteme. Der Handmelder wird über den TecnoFire Ringbus in das Brandmeldesystem eingebunden. Leistungsmerkmale: Adressierbarer Druckknopfmelder Farbe ROT Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Belegt 1 Melder Adresse Spannungsversorgung: 24 V über Ringbus /Loop Maximale Stromaufnahme / Alarm: 1,6 mA Schutzart: IP22 Betriebstemperatur: - 15 bis + 70 Grad C Gehäuse: ABS Kunststoff Farbe: ROT Abmessungen L / B / T: 86 x 86 x 41 mm Gewicht: 0,170 KG Zulassung: EN 54-11 / EN 54-17 Zertifizierungsnummer: 1293-CPR-0662

Die adressierbare Alarmierungseinrichtung TF-ISO1 ist eine adressierbare akustische und optische Innensirene für das TecnoFire Brandmeldesystems. Die Innensirene wird über den Ringbus durch die TecnoFire Brandwarnzentrale permanent überwacht. Die Sirene und Blitzlampe können individuell angesteuert werden. Die Signalisierungslautstärke ist in 2 Stufen einstellbar. Um die Innensirene montieren zu können, benötigen Sie den Sockel TF-BASE01. Leistungsmerkmale: Sirene mit 99 dB-A in 1 m 64 programmierbare Sirenentöne 2 einstellbare Lautstärken Blitzlampe und Sirene einzeln ansteuerbar Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Belegt 2 Melder Adressen Spannungsversorgung: 24 V über Ringbus /Loop Maximale Stromaufnahme / Alarm: 8,1 mA Schutzart: IP22 Betriebstemperatur: - 15 bis + 70 Grad C Gehäuse: ABS Kunststoff Farbe: weiß Abmessungen D / H: 120 x 65 mm Gewicht: 0,230 KG Zulassung: EN 54-3 / EN 54-17 Zertifizierungsnummer: 1293-CPR-0422

Dieser Notstromakku dient zur Notstromversorgung von Alarmzentralen, Repeatern usw. Der 12 V Akku hat eine Kapazität von 12,0Ah. Der Akku ist wartungsfrei und VdS anerkannt. Technische Daten: Spannung: 12 V / DC Kapazität: 12,0 Ah Abmessung (LxBxH): 151mm x 98mm x 94mm VDS-Nummer: G101047 Aufgrund von momentanen Problemen bei der Lieferung können Abbildungen und Hersteller variieren!

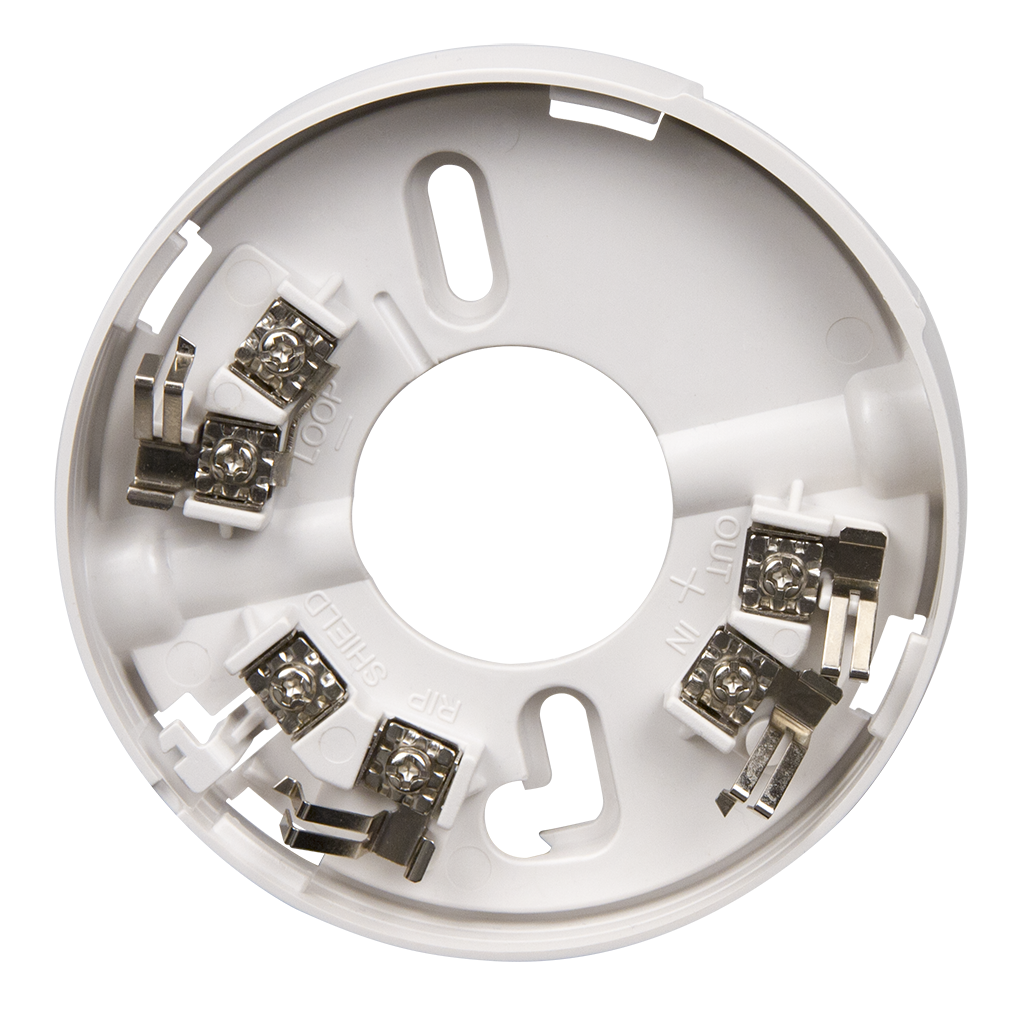

Die universelle Melder Sockel TF-BASE01 ist zum Anschluss und Montage der TecnoFire Rauchmelder TF-DA-S1, Thermodifferenzialmelder TF-DA-TR1 und dem Mehrkriterienmelder TF-DA-STR1 geeignet. Technische Daten: Gehäuse: ABS Kunststoff Farbe: weiß Abmessungen D / H: 100 x 19 mm Anschluss für Melderparallelanzeige

Die Alarmierungseinrichtung TF-ES01 ist eine konventionelle akustische und optische Außensirene für das TecnoFire Brandmeldesystems. Die Außensirene kann über Steuer Module an den Ringbus oder über den Alarmausgang der TecnoFire Brandwarnzentrale angeschlossen und gesteuert werden. Die leistungsstarke Sirene kann direkt über einen separaten Akku 12 V / 2,1 Ah Notstromversorgt werden. Leistungsmerkmale: Sirene mit 107 dB-A in 1 m 15 programmierbare Sirenentöne Integriertes Netzteil für 12 V / 2,1 Ah Akku Stellplatz für Akku: 12 V / 2,1 Ah Technische Daten: Konventioneller Anschluss Ansteuerung über Relais oder Steuermodule Externe Spannungsversorgung: 24 V / AC Maximale Stromaufnahme / Alarm: 350 mA Schutzart: IP33 Betriebstemperatur: - 25 bis + 70 Grad C Gehäuse: ABS Kunststoff Farbe: rot Abmessungen L / B / T: 211 x 315 x 98 mm Gewicht: 2,0 KG Zulassung: EN 54-3 Zertifizierungsnummer: 1293-CPR-0493

Die konventionell anschließbare Außensirene TF-S10-WP ist eine akustische Alarmierungseinrichtung für das TecnoFire Brandmeldesystem. Die Außensirene wird über ein Steuermodul an die die TecnoFire Brandwarnzentrale angeschlossen. Die Signalisierungslautstärke und Sirenentöne sind einstellbar. Leistungsmerkmale: Sirene mit 105 dB-A in 1 m 16 programmierbare Sirenentöne 2 einstellbare Lautstärken Technische Daten: Konventioneller Anschluss Spannungsversorgung: 9 - 60 V / DC Maximale Stromaufnahme / Alarm: 4 mA 8,1 mA Schutzart: IP65 Betriebstemperatur: - 10 bis + 55 Grad C Gehäuse: ABS Kunststoff Farbe: rot Abmessungen L x B x T: 45 x 109 x 121 mm Gewicht: 0,190 KG Zulassung: EN 54-3

Montagedose für automatische Melder und der Innensirene TFS01. Ausgang für MelderparalellanziegeTechnische Daten: Gehäuse: ABS V0 Farbe: Weiß Abmessungen (L x H x B): 136 x 136 x 79mm.

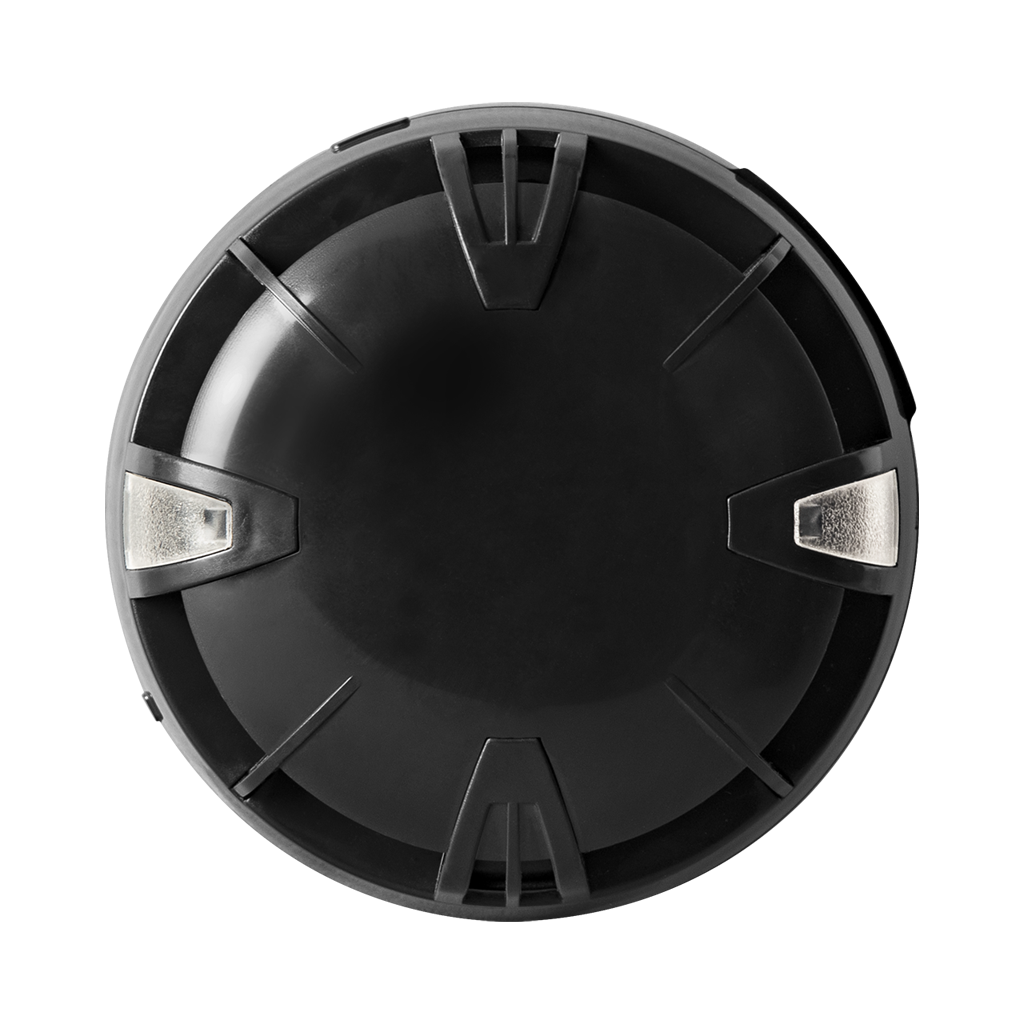

Der optische Rauchmelder TF-DA-S1BK - in schwarz ist ein adressbarer Ringbusteilnehmer des TecnoFire Brandmeldesystem. Die TecnoFire Rauchmelder zeichnen sich durch einen besonders akkuraten und Mikroprozessor gesteuerten Überwachungsalgorithmus aus. Dadurch sind die Rauchmelder sind sehr präzise bei der Detektion sämtlicher Brandklassen. Die TecnoFire Rauchmelder verfügen auch über eine dynamische Verschmutzungskompensation und permanente Störungsüberwachung durch die TecnoFire Brandwarnzentrale. Eine zu starke Verschmutzung und mögliche Beeinträchtigung der Detektionssicherheit wird durch die Brandmeldezentrale als Störung erkannt und gemeldet. Leistungsmerkmale: Adressierbarer optischer Rauchmelder Programmierbare Auslöseempfindlichkeiten -Automatische Verschmutzungskompensation AGC Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Farbe Schwarz Technische Daten: Anschluss über den TecnoFire Ringbus / loop Belegt 1 Melder Adresse Spannungsversorgung: 24 V über Ringbus /Loop 2 x optische LED Anzeigen / 360 Grad Sichtbarkeit Maximale Stromaufnahme / Alarm: 5 mA Schutzart: IP22 Betriebstemperatur: - 15 bis + 70 Grad C Gehäuse: ABS Kunststoff Abmessungen D / H: 100 x 52 mm Gewicht: 0,115 KG Zulassung: EN 54-7 / EN 54-17 Zertifizierungsnummer: 1293-CPR-0424

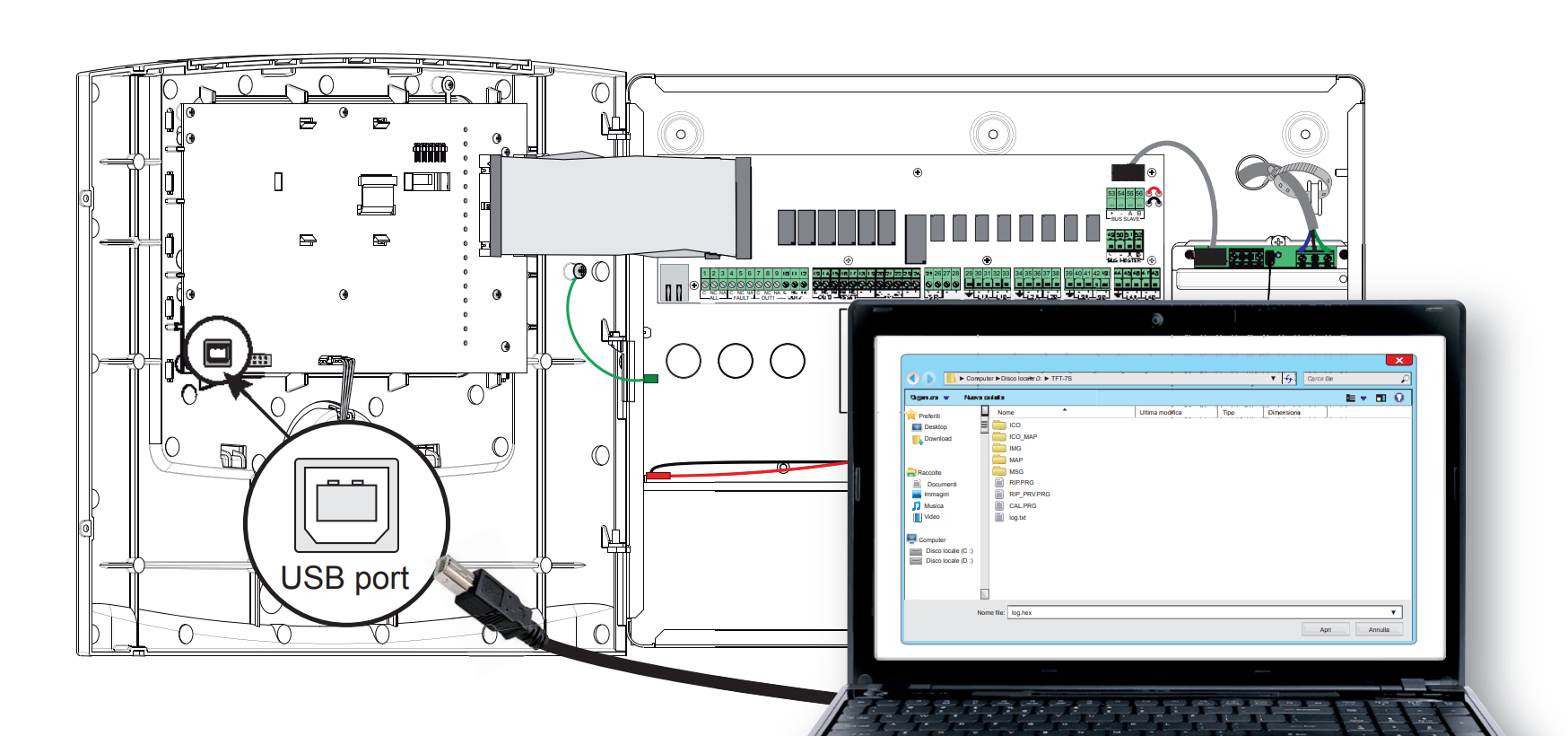

USB Anschlusskabel für die Programmierung der TecnoFire Brandmeldezentralen TF-A1-298, TF-A2-596 und TF-A4-1192

Mini USB Anschlusskabel für die Programmierung der TecnoFire Bedienteile TF-T-7C und TF-T-7SC
