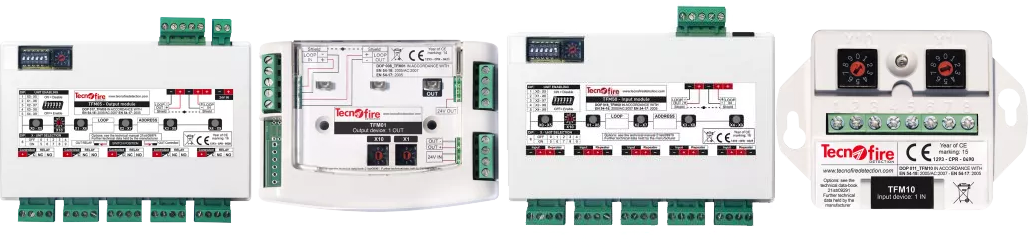

Ein- & Ausgangsmodule
Tecnofire Ein- und Ausgangsmodule zur Steuerung externer Geräte und Alarmauslösung durch konventionalle Melder

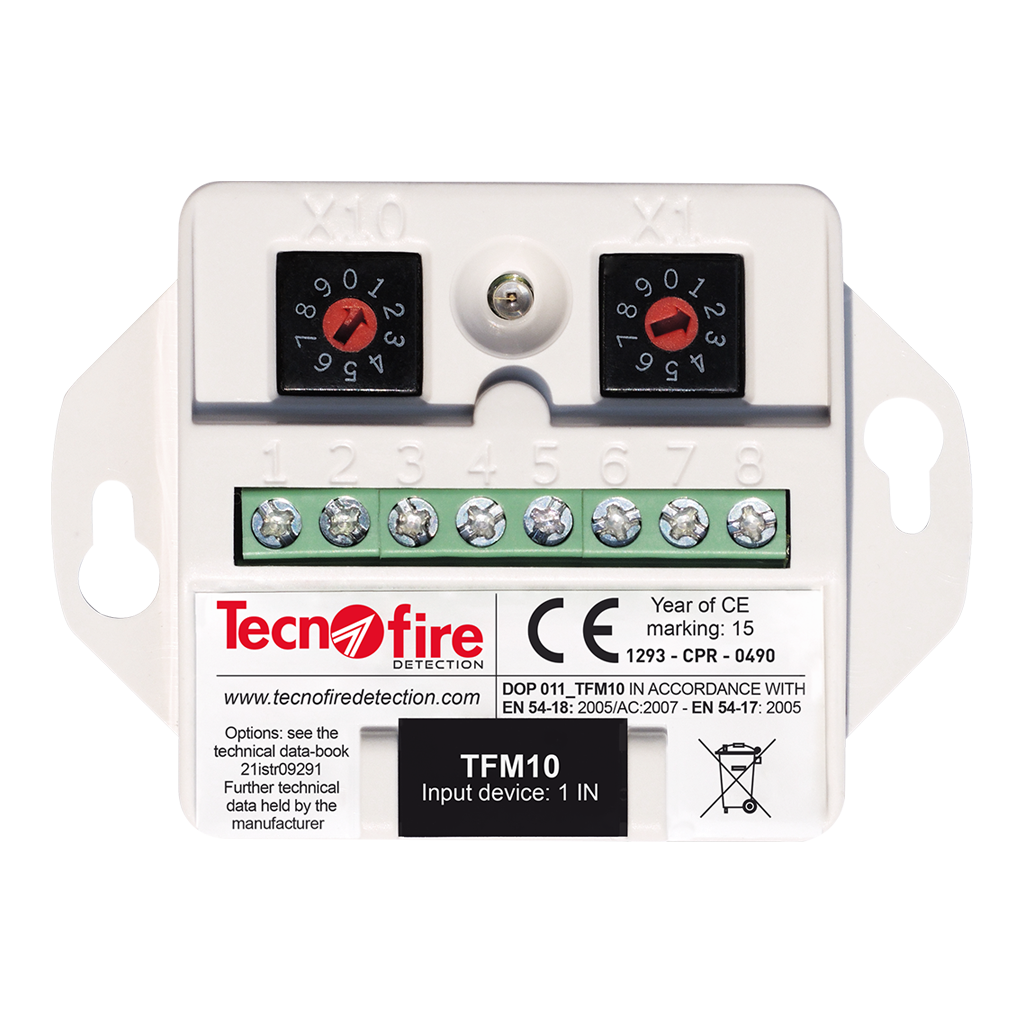

Das TF-M10 ist ein adressierbares Eingangsmodul für das TecnoFire Brandmeldesystem und wird über den Ringbus / Loop angeschlossen und überwacht. Diese Steuermodul hat 1 überwachten Eingang. Die Funktionen des Einganges sind über die Programmiersoftware einstellbar. Der aktuelle Schaltzustand wird über LED Anzeigen signalisiert. Leistungsmerkmale: Programmierbare Funktionen und Reaktionen 1 Eingang / - Ausgänge Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator UP Montage in Schalterdose möglich Technische Daten: Anschluss über den TecnoFire Ringbus / loop Belegt 1 Steuermodul - Adresse Spannungsversorgung: 24 V über Ringbus /Loop 1 x optische LED Anzeigen Maximale Stromaufnahme: 5 mA Schutzart: IP40 Gehäuse: ABS Kunststoff Abmessungen L x B x T: 70x 50 x 17 mm Zulassung: EN 54-18 Zertifizierungsnummer: 1293-CPR-0490

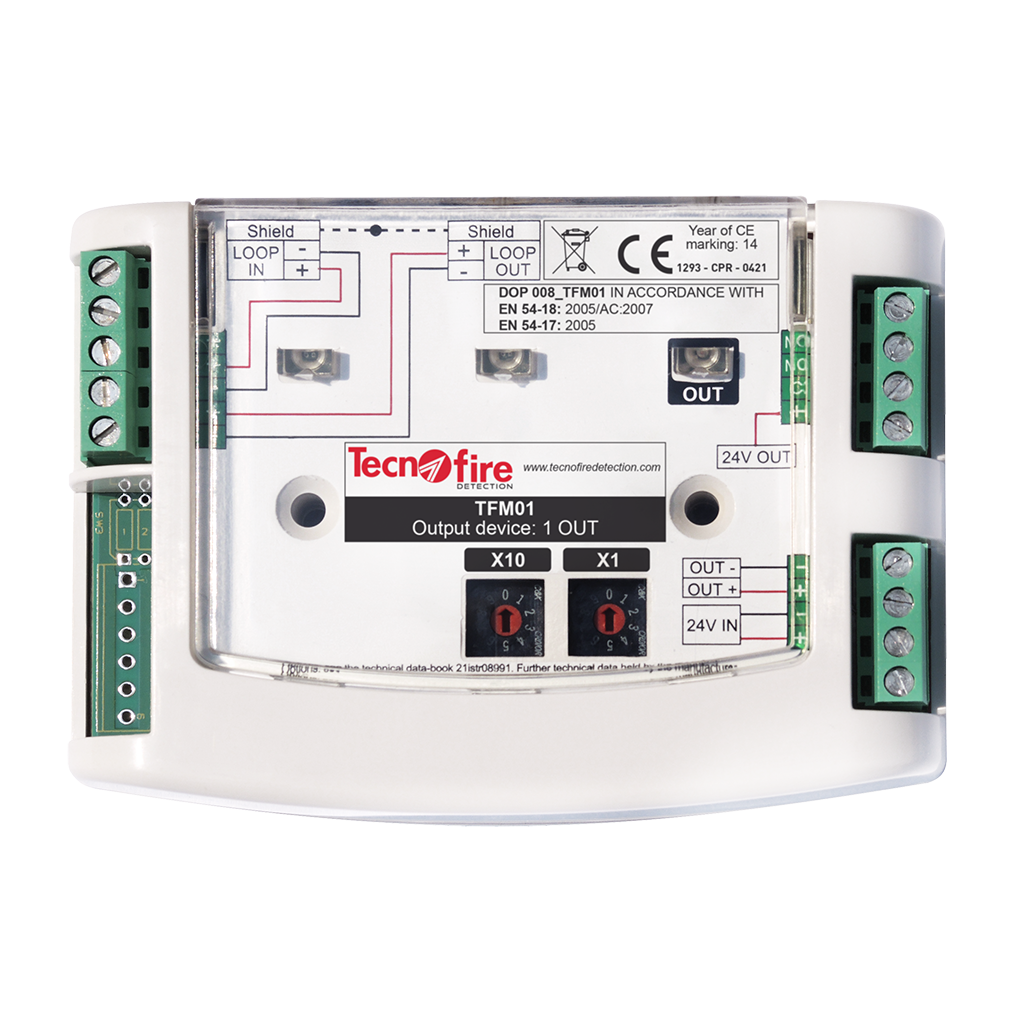

Das TF-M01 ist ein adressierbares Steuermodul / Ausgangsmodul mit 1x Ausgang. Es wird über den TecnoFire Ringbus /Loop an die Brandmeldezentrale angeschlossen und überwacht. Die Funktionen und Reaktionen des Ausganges ist über die Programmiersoftware einstellbar. Der aktuelle Schaltzustand des Ausganges wird über LED Anzeigen signalisiert. Leistungsmerkmale: Programmierbare Funktionen und Reaktionen 1 Ausgang Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Belegt 1 Steuermodul - Adresse Spannungsversorgung: 24 V über Ringbus /Loop 1 x optische LED Anzeigen Maximale Stromaufnahme: 5 mA Schutzart: IP40 Gehäuse: ABS Kunststoff Montage Aufputz und auf DIN Hutschiene Abmessungen L x B x T: 112 x 78 x 25 mm Zulassung: EN 54-18 / EN54-17 Zertifizierungsnummer: 1293-CPR-0421

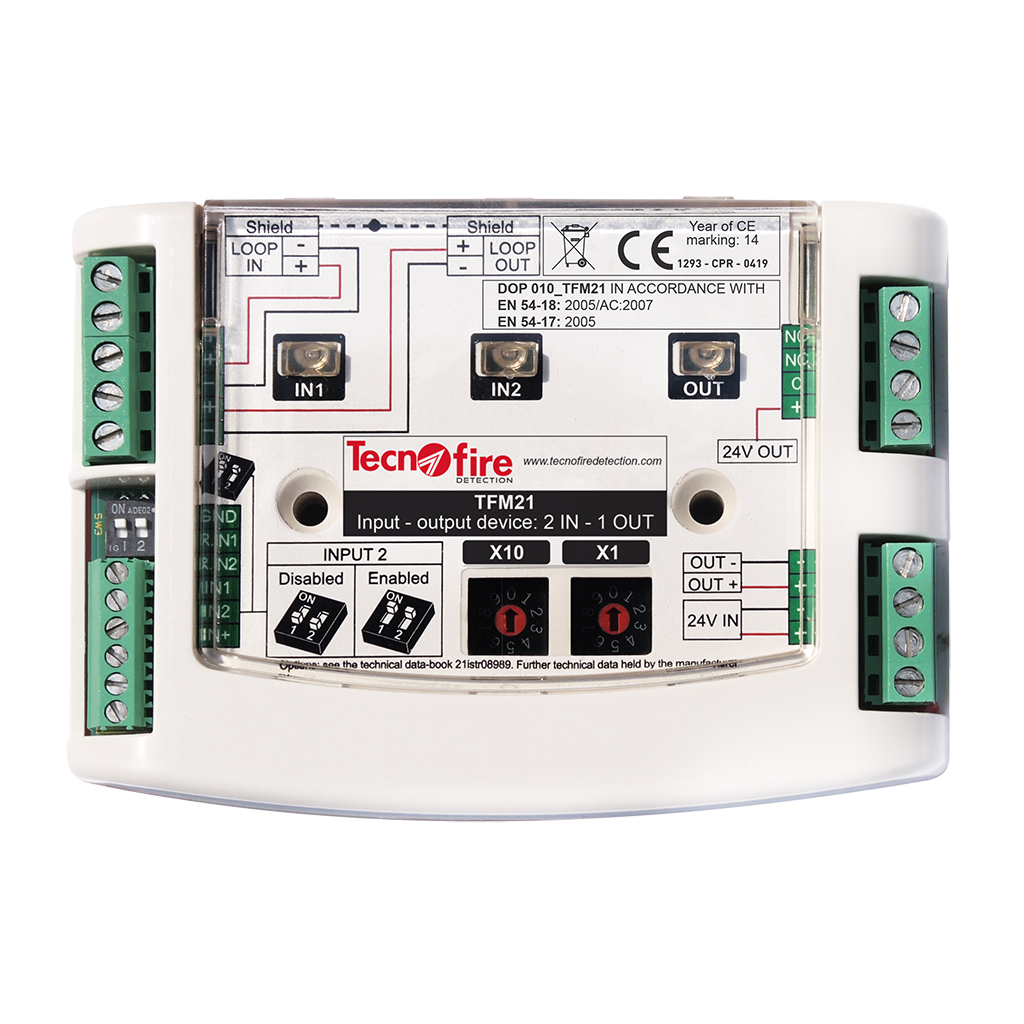

Das TF-M21 ist ein adressierbares Steuermodul mit 2 x Eingängen und 1x Ausgang. Es wird über den TecnoFire Ringbus /Loop an die Brandmeldezentrale angeschlossen und überwacht. Die Funktionen der einzelnen Eingänge und Ausgänge sind über die Programmiersoftware einstellbar. Der aktuelle Schaltzustand der einzelnen Eingänge und Ausgänge wird über LED Anzeigen signalisiert. Leistungsmerkmale: Programmierbare Funktionen und Reaktionen 2 Eingänge / 1 Ausgänge Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Belegt 3 Steuermodul - Adresse Spannungsversorgung: 24 V über Ringbus /Loop 3 x optische LED Anzeigen Maximale Stromaufnahme: 5 mA Schutzart: IP40 Gehäuse: ABS Kunststoff Montage Aufputz und auf DIN Hutschiene Abmessungen L x B x T: 112 x 78 x 25 mm Zulassung: EN 54-18 / EN54-17 Zertifizierungsnummer: 1293-CPR-0419

Das TF-M05-LP ist ein adressierbares Steuermodul / Ausgangsmodul mit 5x Ausgängen. Es wird über den TecnoFire Ringbus /Loop an die Brandmeldezentrale angeschlossen und überwacht. Die Funktionen und Reaktionen der Ausgänge sind über die Programmiersoftware einstellbar. Die aktuellen Schaltzustand der Ausganges wird über LED Anzeigen signalisiert. Leistungsmerkmale: Programmierbare Funktionen und Reaktionen 5 Ausgänge Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Belegt 5 Steuermodul - Adressen Spannungsversorgung: 24 V über Ringbus /Loop 5 x optische LED Anzeigen Maximale Stromaufnahme: 5 mA Schutzart: IP40 Gehäuse: ABS Kunststoff Montage Aufputz Abmessungen L x B x T: 144 x 92 x 39 mm Zulassung: EN 54-18 / EN 54-17 Zertifizierungsnummer: 1293-CPR-0528

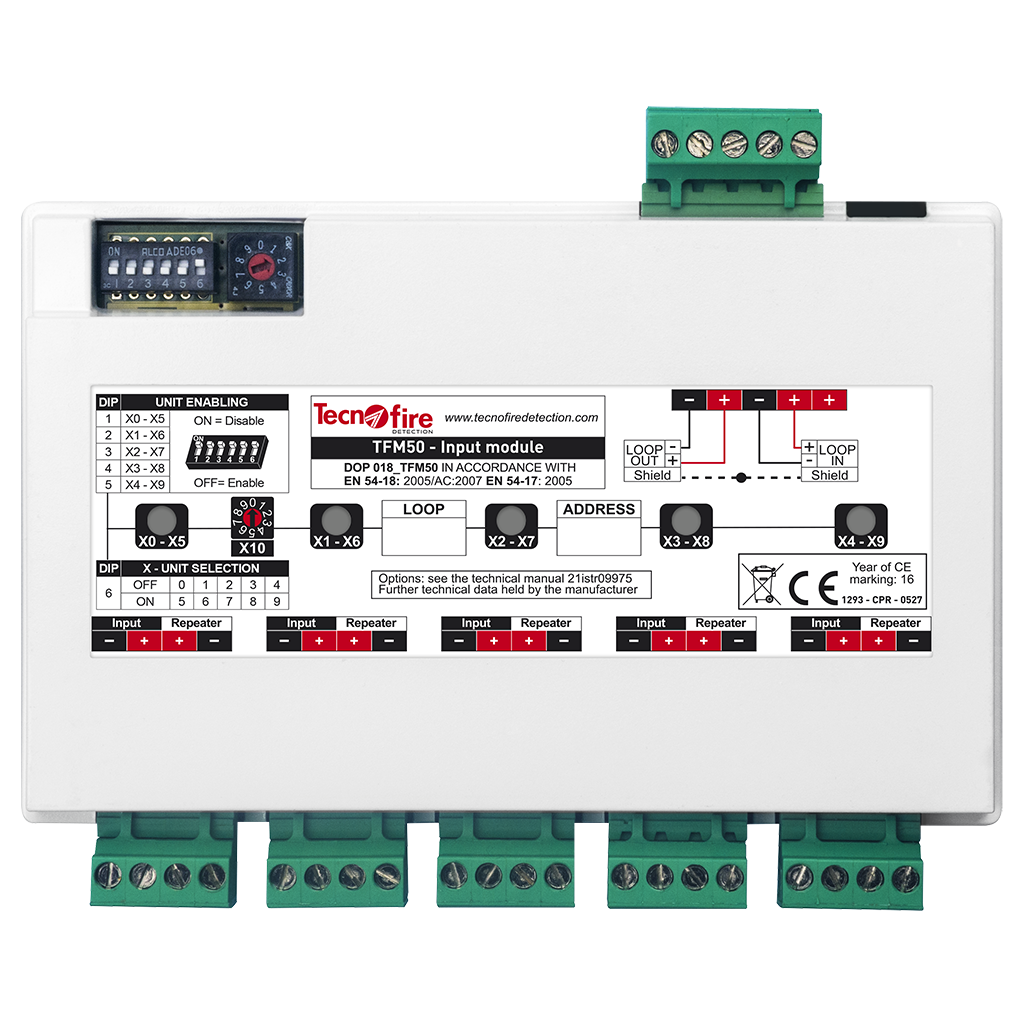

Das TF-M50-LP ist ein adressierbares Steuermodule mit 5 Eingängen. Es wird über den TecnoFire Ringbus /Loop an die Brandmeldezentrale angeschlossen und überwacht. Diese Steuermodul hat 5 überwachte Eingänge. Die Funktionen der einzelnen Eingänge sind über die Programmiersoftware einstellbar. Der aktuelle Schaltzustand der einzelnen Eingänge wird über LED Anzeigen signalisiert. Leistungsmerkmale: Programmierbare Funktionen und Reaktionen 5 Eingang / 0 Ausgänge Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Belegt 5 Steuermodul - Adressen Spannungsversorgung: 24 V über Ringbus /Loop 5 x optische LED Anzeigen Maximale Stromaufnahme: 5 mA Schutzart: IP40 Gehäuse: ABS Kunststoff Abmessungen L x B x T: 144 x 92 x 72 mm Zulassung: EN 54-18 / EN54-17 Zertifizierungsnummer: 1293-CPR-0527

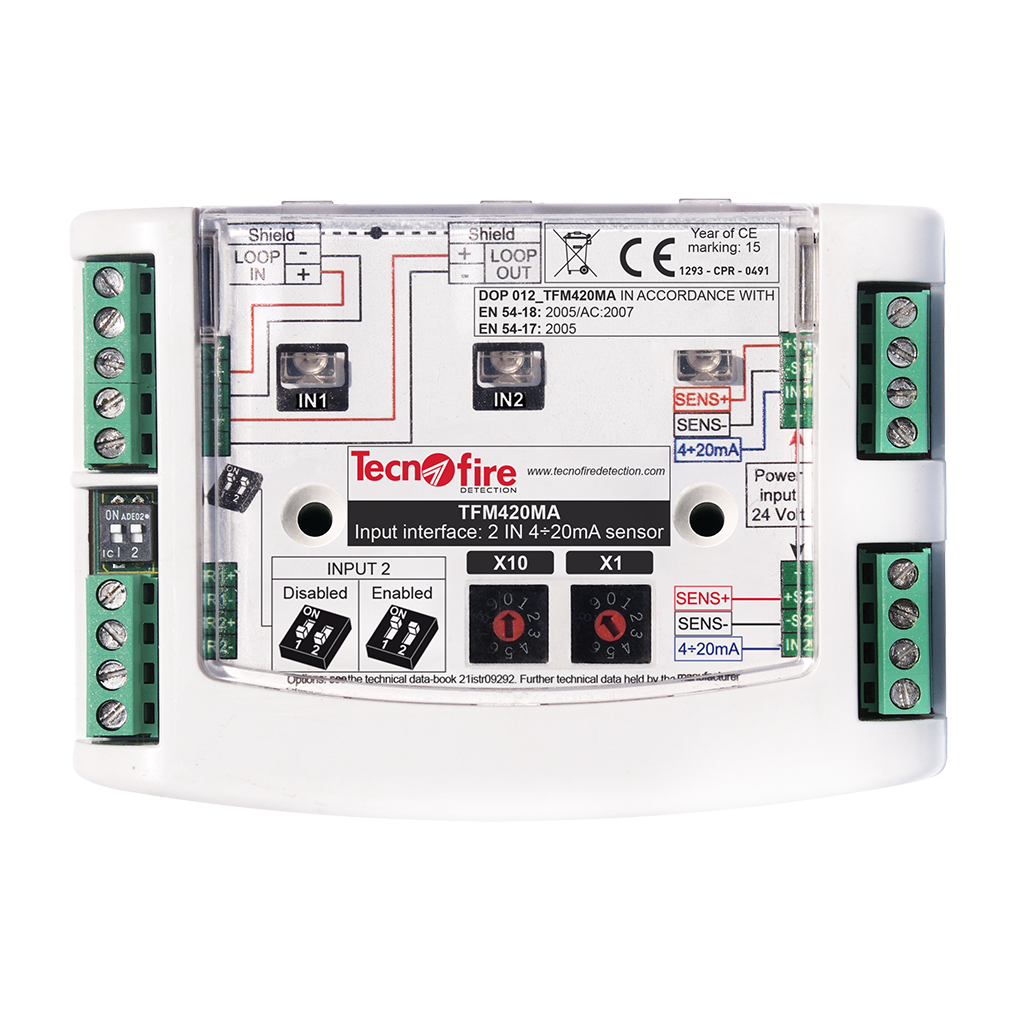

Das TF-M420MA ist ein adressierbares Steuermodul mit 2x Open Kollektor Eingängen die mit einem Siganl von 4- 20 mA arbeiten. Das Steuermodul wird über den TecnoFire Ringbus /Loop an die Brandmeldezentrale angeschlossen und überwacht. Die Funktionen und Reaktionen der Eingänge sind über die Programmiersoftware einstellbar. Die aktuellen Schaltzustände der Eingänge wird über LED Anzeigen signalisiert. Leistungsmerkmale: Programmierbare Funktionen und Reaktionen 2 Eingänge 4 - 20 mA Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Belegt 2 Steuermodul - Adressen Spannungsversorgung: 24 V über Ringbus /Loop 2 x optische LED Anzeigen Maximale Stromaufnahme: 5 mA Schutzart: IP40 Gehäuse: ABS Kunststoff Montage Aufputz Abmessungen L x B x T: 112 x 78 x 25 mm Zulassung: EN 54-18 / EN 54-17 Zertifizierungsnummer: 1293-CPR-491
