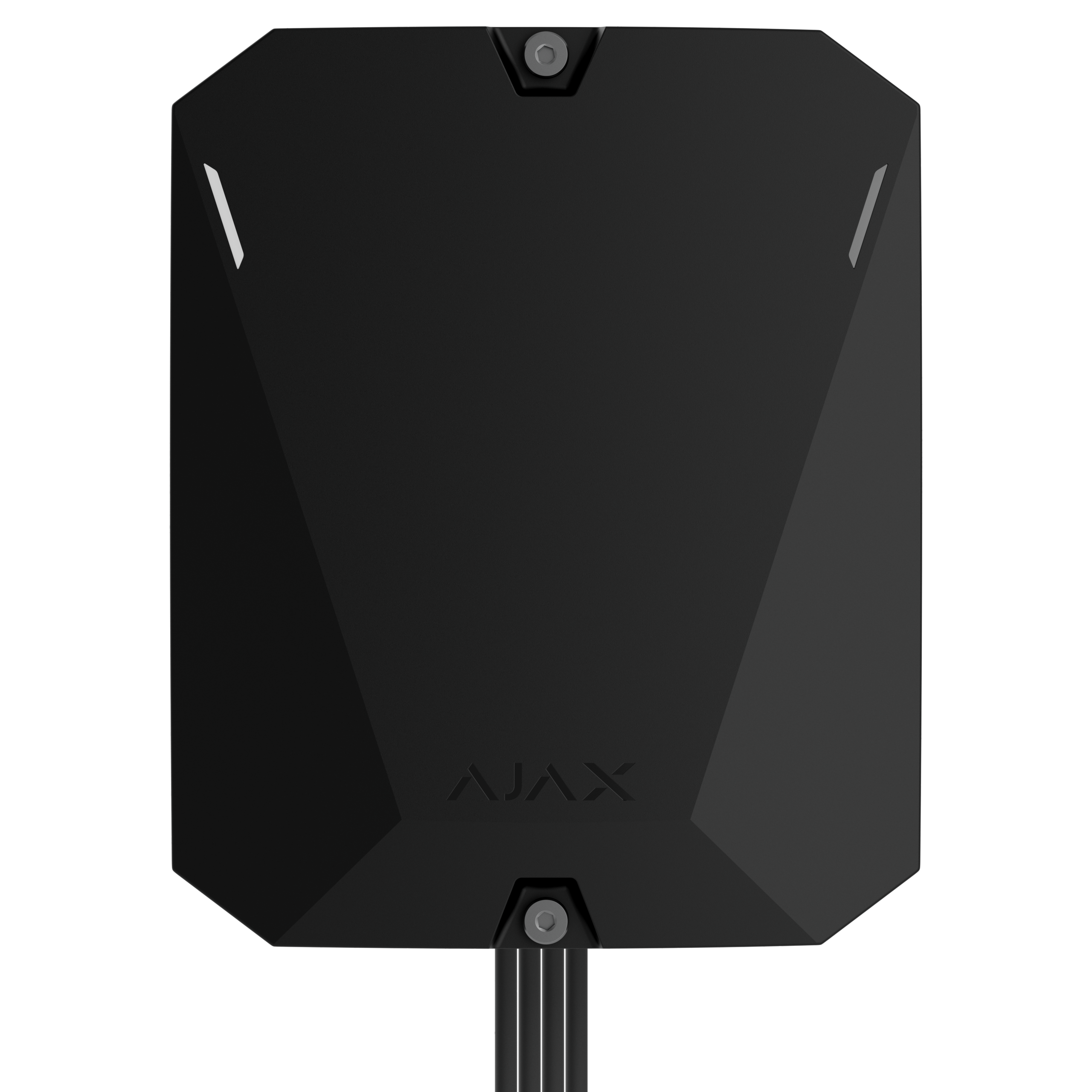

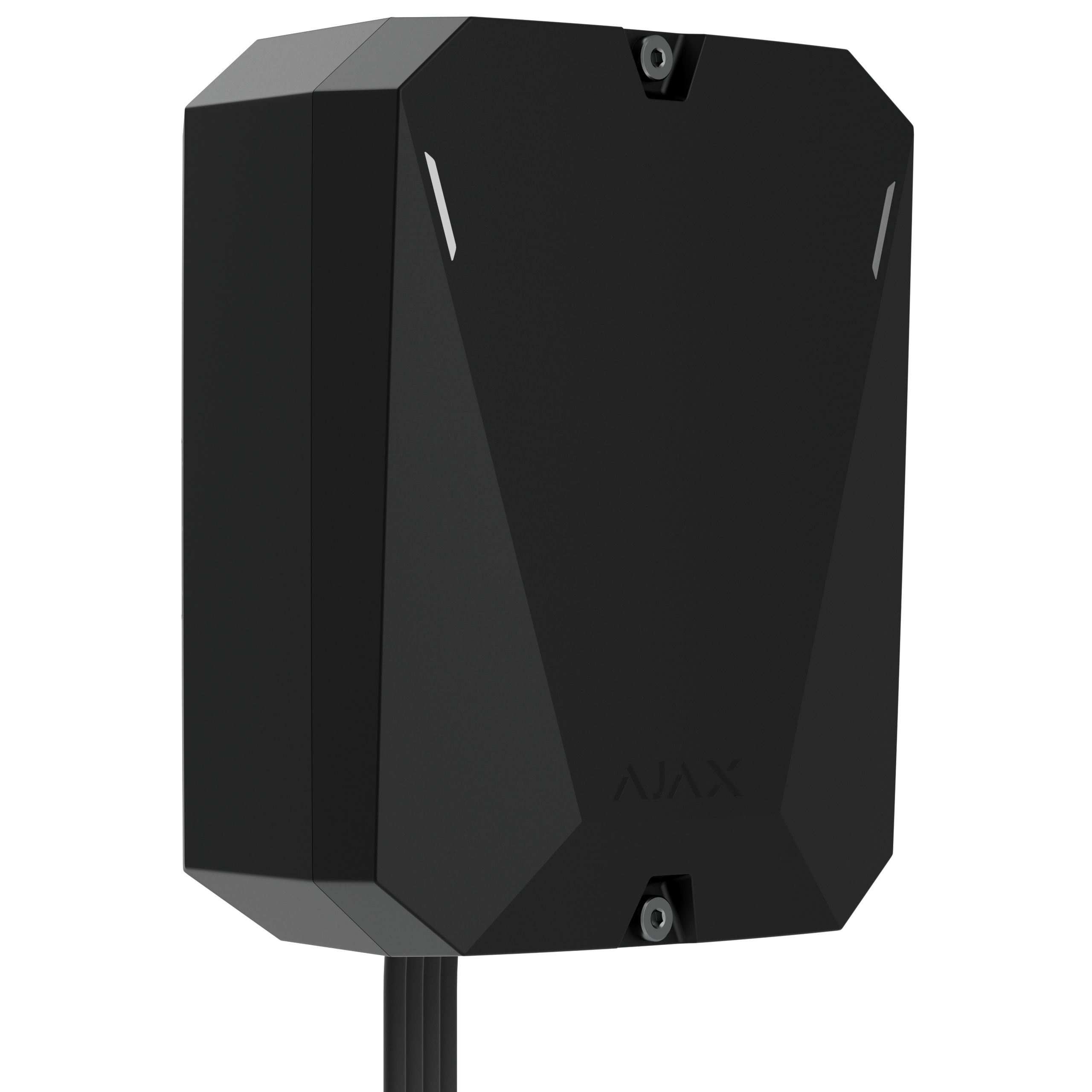

Superior Hub Hybrid 2 Schwarz | EPS Ajax

51 Artikel auf Lager

Andere Farben

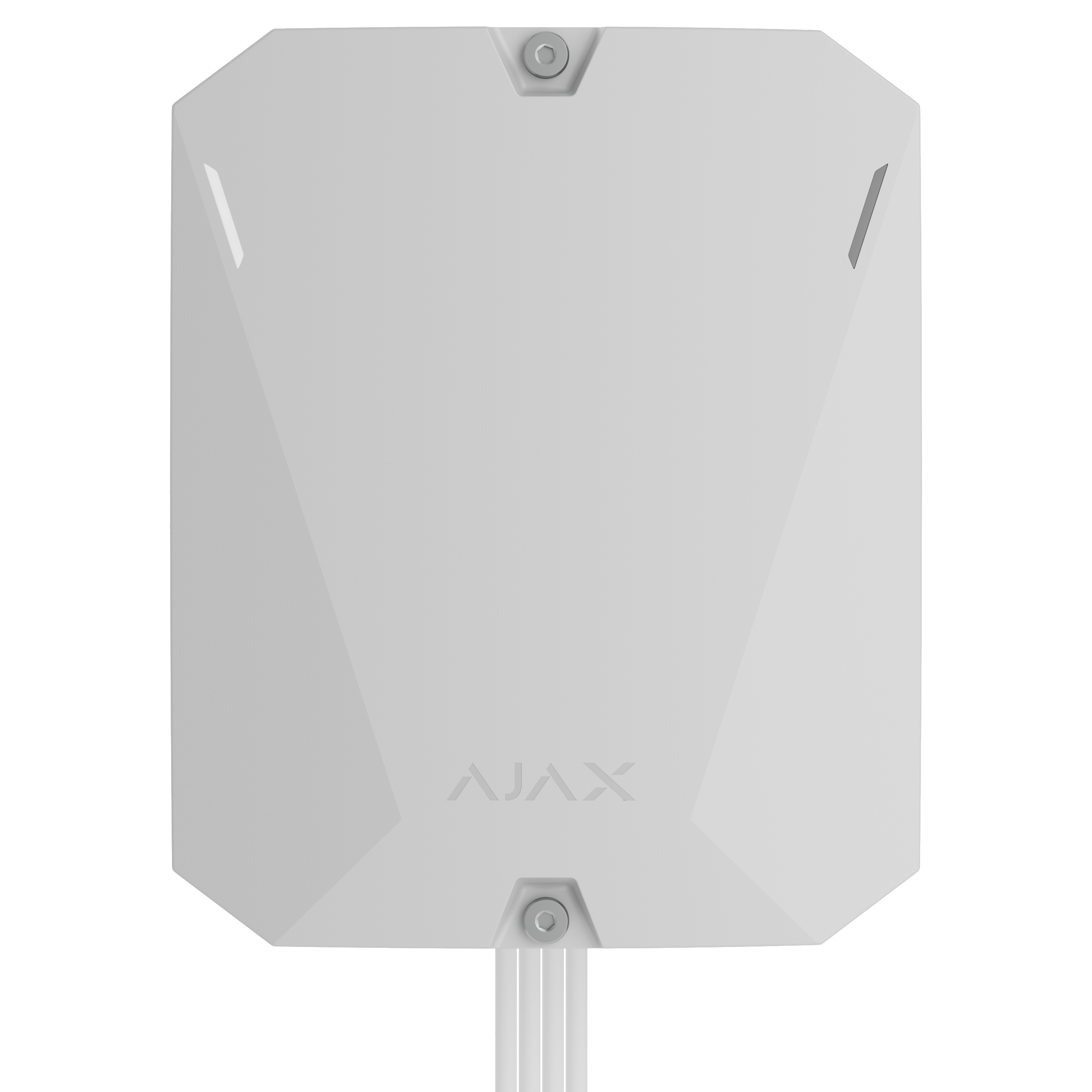

Superior Hub Hybrid 2 Weiß

3 Artikel auf Lager

Art.-Nr.: ax-sup-hub-hybrid-2-b

Lief-Art.Nr.: 142514.369.BL1

EAN: 4823114079511

Breite: 197mm

Höhe: 240mm

Länge: 100mm

Gewicht: 0.765kg

Produktinformationen "Superior Hub Hybrid 2 Schwarz"

Auf einen Blick

EN 50131 Grade 3 – hybride Hub-Zentrale der zweiten Generation für Fibra- und Superior-Jeweller-Geräte
Bis zu 250 Geräte, bis zu 200 je Fibra-Leitung, 25 Sicherheitsgruppen, 64 Szenarien, 200 Benutzer
8 Fibra-Leitungen mit je bis zu 2000 m in Bus-, Ring- oder Baumtopologie
Superior Jeweller bis 3500 m, Wings bis 3000 m für Fotoverifizierung, VoRF für Sprachmodule
Ethernet und zwei SIM-Karten (2G/3G/LTE), Anschluss für eine externe LTE-Antenne
Farbe Schwarz – auch in Weiß und als Platine ohne Gehäuse erhältlich

Die Hybrid-Zentrale für mittlere und große Projekte

Der Superior Hub Hybrid 2 ist der Nachfolger des Superior Hub Hybrid mit deutlich mehr Kapazität: bis zu 250 Geräte, 25 Sicherheitsgruppen, 50 Räume und 64 Automatisierungsszenarien. Kabelgebundene Superior-Geräte hängen an acht Fibra-Leitungen mit je bis zu 2000 m Länge, wahlweise als Bus, Ring oder Baum; bis zu 200 Geräte teilen sich eine Leitung. In der Ringtopologie bleibt das System bei einem Kabelbruch in zwei Segmenten funktionsfähig. Kabellose Melder kommunizieren über Superior Jeweller mit Frequenzsprungverfahren bis zu 3500 m im freien Feld, Fotos laufen über Wings bis 3000 m, Sprachmodule über VoRF.

Kommunikation zur Leitstelle

Ethernet und zwei Micro-SIM-Karten für 2G, 3G und LTE arbeiten parallel; der Wechsel zwischen den Netzen einer SIM-Karte erfolgt sofort. Ein Anschluss für die separat erhältliche ExternalAntenna verbessert den LTE-Empfang in Kellern oder Metallschränken. Übertragen wird nach SIA DC-09, SurGard (Contact ID) und ADEMCO 685, die Kategorien SP2, SP5 und DP3 sind abgedeckt, Daten sind mit AES 128 verschlüsselt. Fotos der MotionCam-Melder kommen in bis zu 960 × 720 px nach Alarm, Sabotage, Abdeckung, Szenario, Zeitplan oder auf Anfrage.

Stromversorgung und Sabotageschutz

Das Netzteil für 100–240 V ist eingebaut, im Gehäuse ist Platz für einen 12-V-Akku; mit 7 Ah versorgt die Zentrale 15 kabelgebundene Geräte bis zu 60 Stunden, der Energiesparmodus verlängert die Laufzeit. Zwei Sabotagekontakte melden das Öffnen des Deckels und das Abnehmen von der Wand, Störungen im Funkkanal werden innerhalb von 30 Sekunden erkannt, Geräteauthentifizierung schützt vor Vortäuschung. Projektplanung mit dem Fibra-Stromrechner, Einrichtung und Wartung über die Ajax Apps.

Technische Daten

Produkttyp	Hybride Hub-Zentrale (Fibra + Superior Jeweller), Innenbereich
Sicherheitsgrad	EN 50131 Grade 3 (EN 50131-1, -3, -5-3), PD 6662:2017
Geräte	bis zu 250, bis zu 200 je Fibra-Leitung, bis zu 5 Repeater
Benutzer / Gruppen / Räume	200 / 25 / 50
Szenarien	bis zu 64

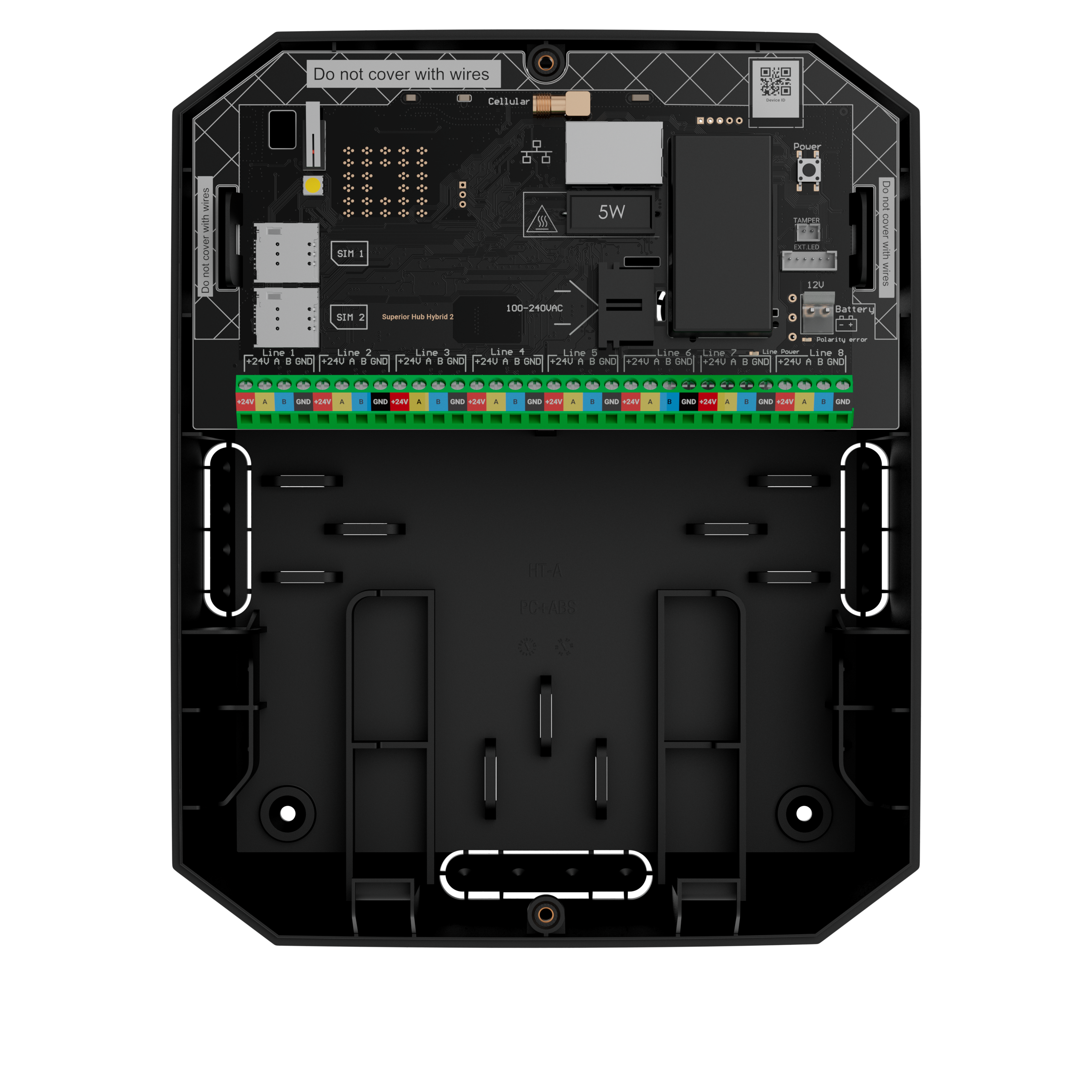

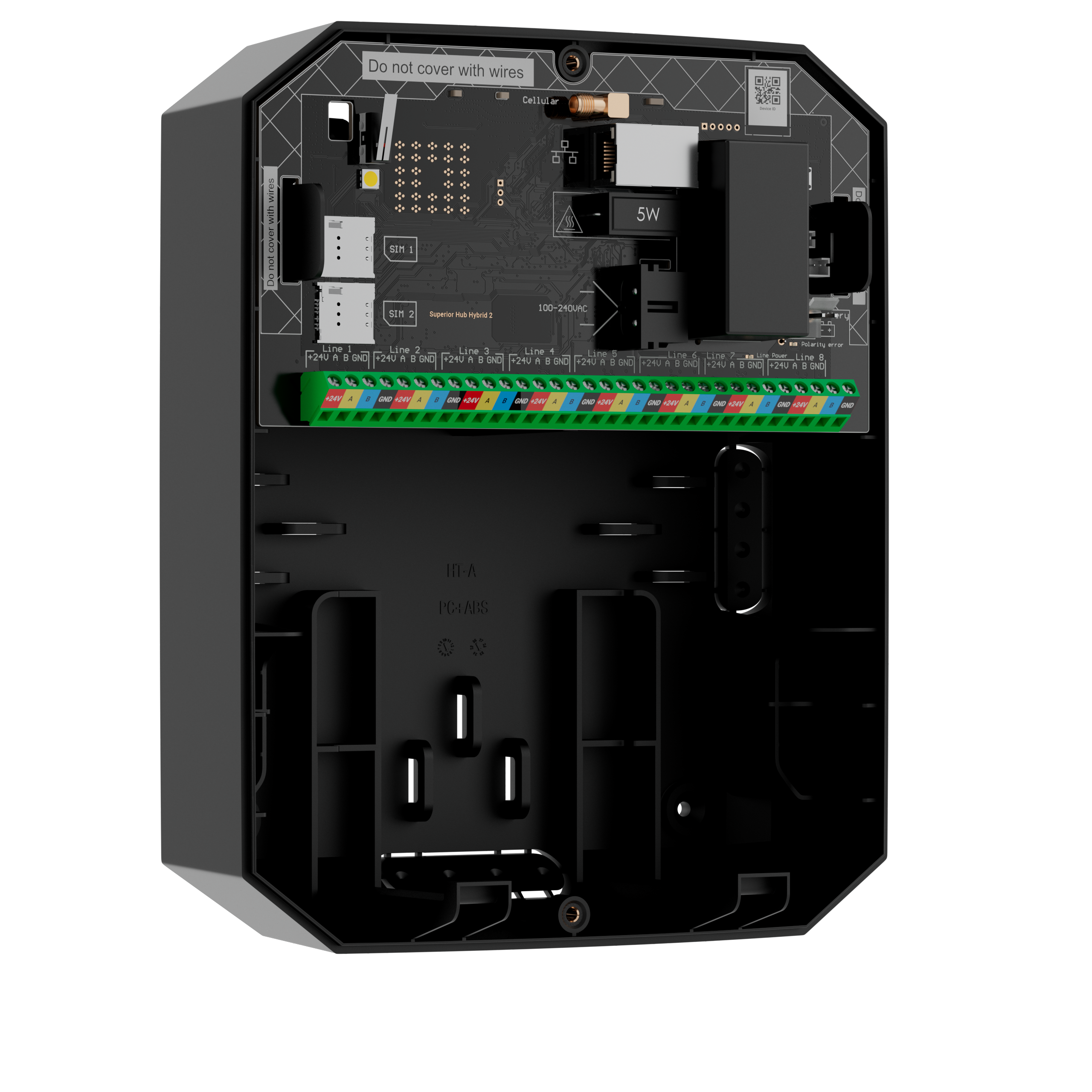

Fibra-Leitungen	8, je bis zu 2000 m (U/UTP Cat. 5), Bus, Ring oder Baum
Busversorgung	bis 14,4 W, 23–25,1 V, max. 0,53 A
Funkprotokolle	Superior Jeweller, Wings, VoRF
Funkreichweite	bis zu 3500 m (Superior Jeweller), 3000 m (Wings) im freien Feld
Kommunikationskanäle	Ethernet (100 Mbit/s), 2 × Micro-SIM 2G/3G/LTE (LTE B1/B3/B5/B7/B8/B20)
Externe Antenne	Anschluss für LTE (ExternalAntenna optional)
Leitstellenprotokolle	SIA DC-09, SurGard (Contact ID), ADEMCO 685
Alarmübertragung	SP2, SP5, DP3; S2, I2; AES 128
Fotoverifizierung	bis 960 × 720 px, 1–5 Bilder je Serie
Stromversorgung	100–240 V, 50/60 Hz, bis 10 W
Notstrom	12-V-Akku (nicht enthalten), bis 60 h bei 15 Busgeräten mit 7 Ah
Sabotageschutz	2 Sabotagekontakte, Störungsalarm, Geräteauthentifizierung
Betriebstemperatur	−10 °C bis +40 °C
Luftfeuchtigkeit	bis zu 75 %
Schutzart	IP30, IK06
Abmessungen	197 × 240 × 100 mm
Gewicht	765 g
Farbe	Schwarz
Garantie	24 Monate
Hersteller-Nr. / EAN	142514.369.BL1 · 4823114079511

Verfügbare Varianten

Schwarz – dieser Artikel (142514.369.BL1)
Weiß – technisch identisch (142513.369.WH1)
Superior Hub Hybrid 2 (without casing) – Platine für den Einbau in Case D

Lieferumfang

1 × Superior Hub Hybrid 2, Schwarz
Netzkabel
Klemmenblockadapter mit Schraubanschluss
Akku-Anschlusskabel
Ethernetkabel
Montagesatz
8 × Abschlusswiderstand 120 Ω
Schnellstartanleitung

Passendes Zubehör (Cross-Selling)

SA214-7 Akku 12 V/7 Ah – Notstromakku für bis zu 60 Stunden
ExternalAntenna – externe Antenne für LTE
Superior LineSplit / LineProtect / LineSupply Fibra – Module für die Fibra-Leitungen
Superior ReX G3 Jeweller – Funk-Repeater für Superior Jeweller

Hinweis: Der Notstromakku ist nicht im Lieferumfang enthalten. Ajax Superior-Produkte werden über akkreditierte Ajax Partner vertrieben und installiert.

Kurzbeschreibung 1:	Alarmzentrale, Hub, Superior, Schwarz
Kurzbeschreibung 2:	AJAX, Hybrid, hybride, mittelgroße

Anzahl Benutzer:	200
Anzahl anschließbarer Geräte / Melder:	250
Anzahl anschließbarer Kameras:	224 (über Ajax NVR), 492 (autonom)
Anzahl anschließbarer NVRs:	36
Anzahl anschließbarer ReX:	5
Artikeltyp:	Alarmzentrale
Betriebstemperatur:	-10°C bis 40°C
Farbe:	Schwarz
Funkreichweite:	3500m
Kommunikationskanal:	2G, 3G, 4G (LTE), Ethernet
Linie:	Superior
Schutzklasse (IP/IK):	IK06, IP40
Spannungsversorgung:	100-240 V, über den BUS der Zentrale
Verbindungstechnologie:	Fibra, Jeweller, Wings
Zulassung:	EN 50131 SG3
Sicherheitsgrad:	Grade 3 (EN 50131)
