Superior LineProtect Fibra | EPS Ajax

44 Artikel auf Lager

Art.-Nr.: ax-sup-line-protect-fibra

Lief-Art.Nr.: 146381.178.NC

EAN: 4823114080487

Breite: 90mm

Höhe: 50mm

Länge: 15mm

Gewicht: 0.034kg

Produktinformationen "Superior LineProtect Fibra"

Auf einen Blick

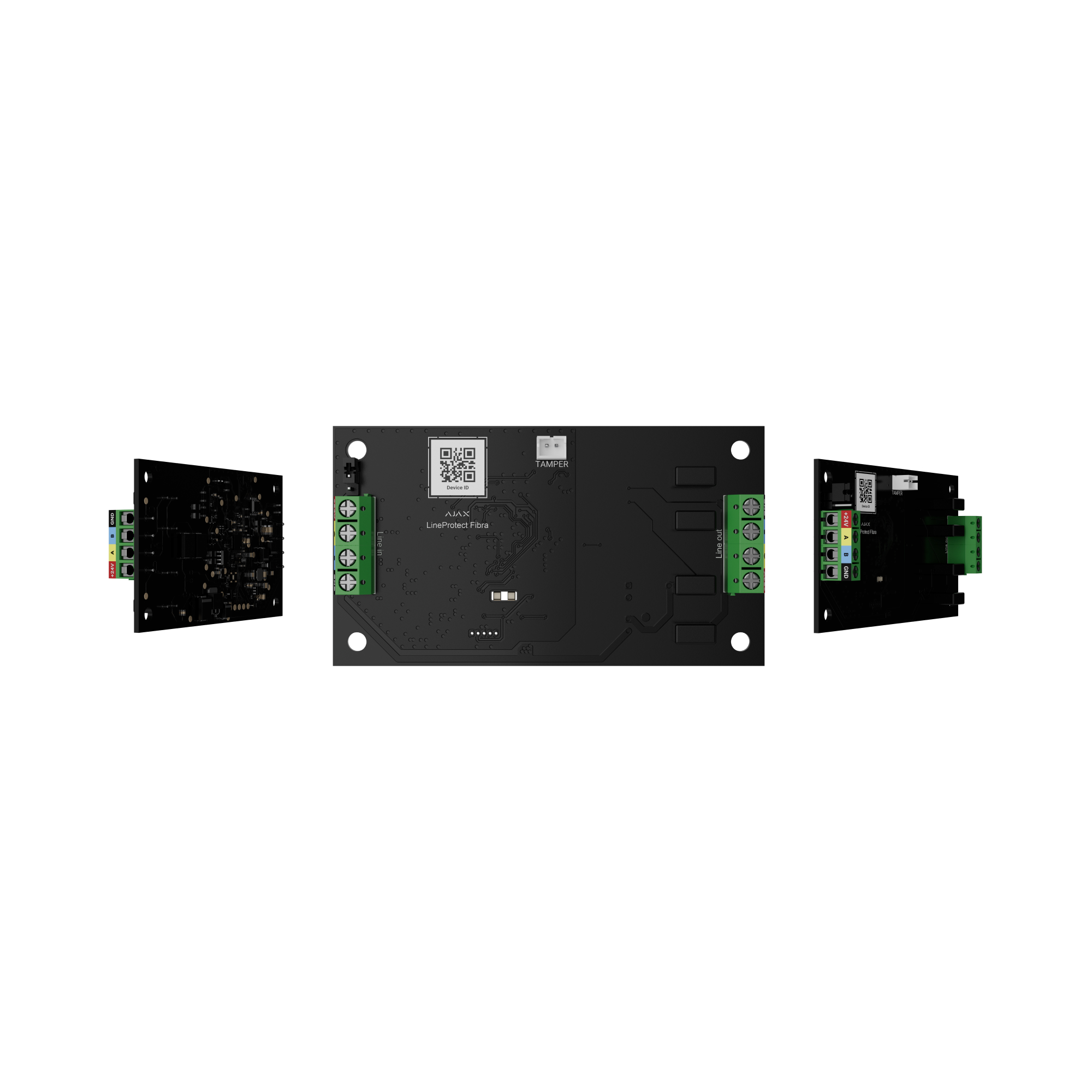

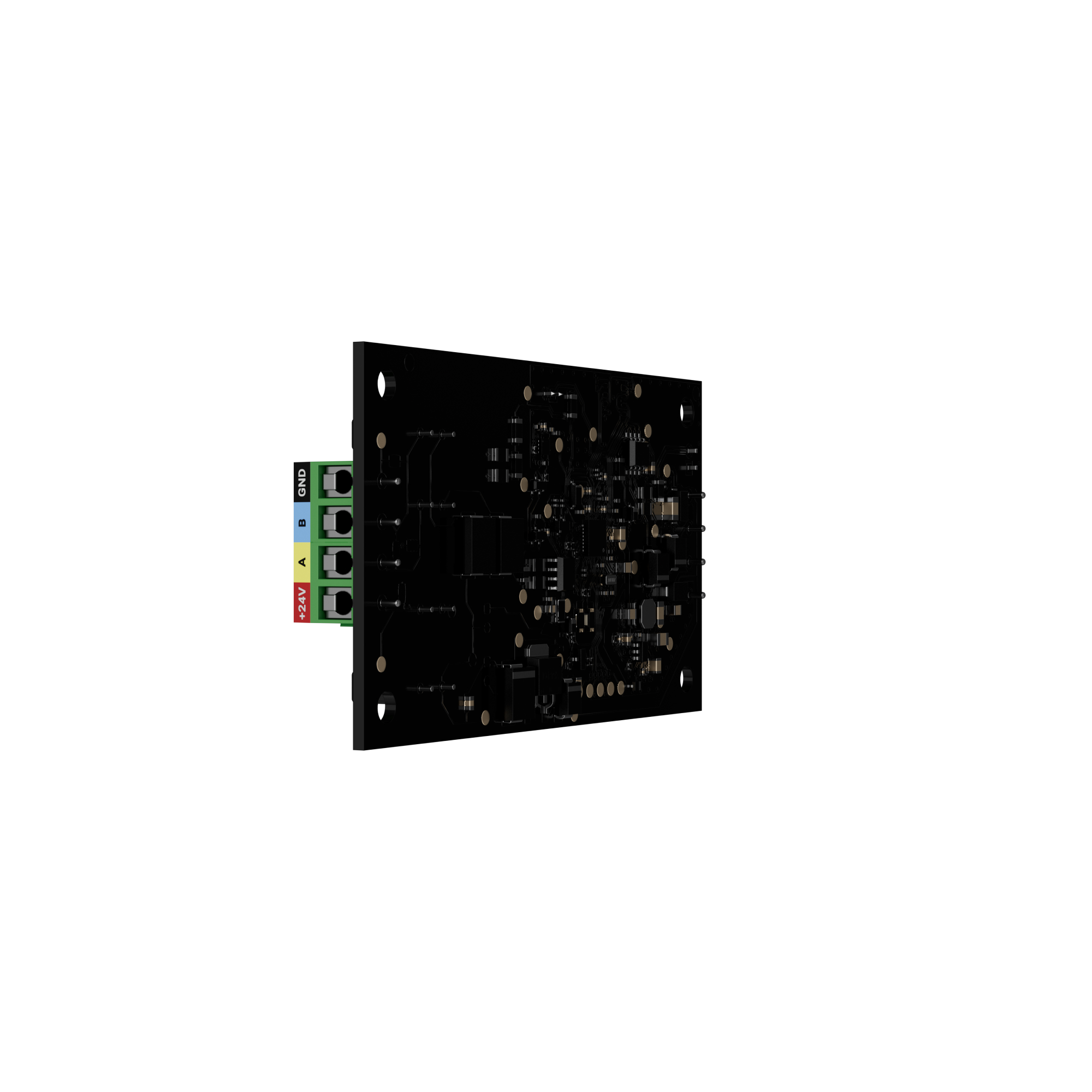

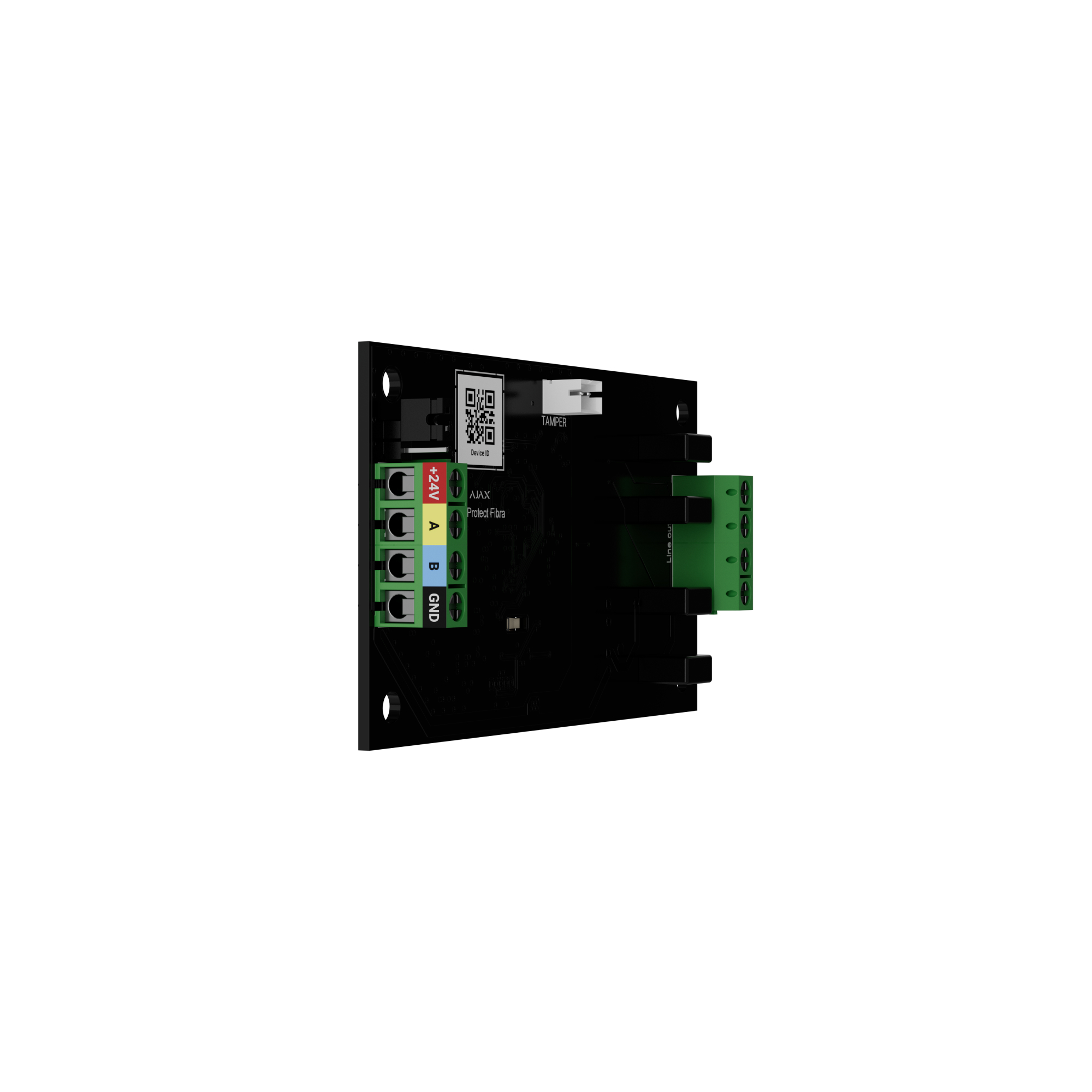

EN 50131 Grade 3 – Schutzmodul für die Fibra-Leitung, Platine für den Einbau in ein Ajax Case
Schützt gegen Kurzschluss, Überspannung auf den Signaladern A/B, angelegte Netzspannung (110/230 V) und Elektroschocker
Meldet die Art des Eingriffs – Nutzer und Leitstelle erhalten eine passende Benachrichtigung, Sirenen können alarmieren

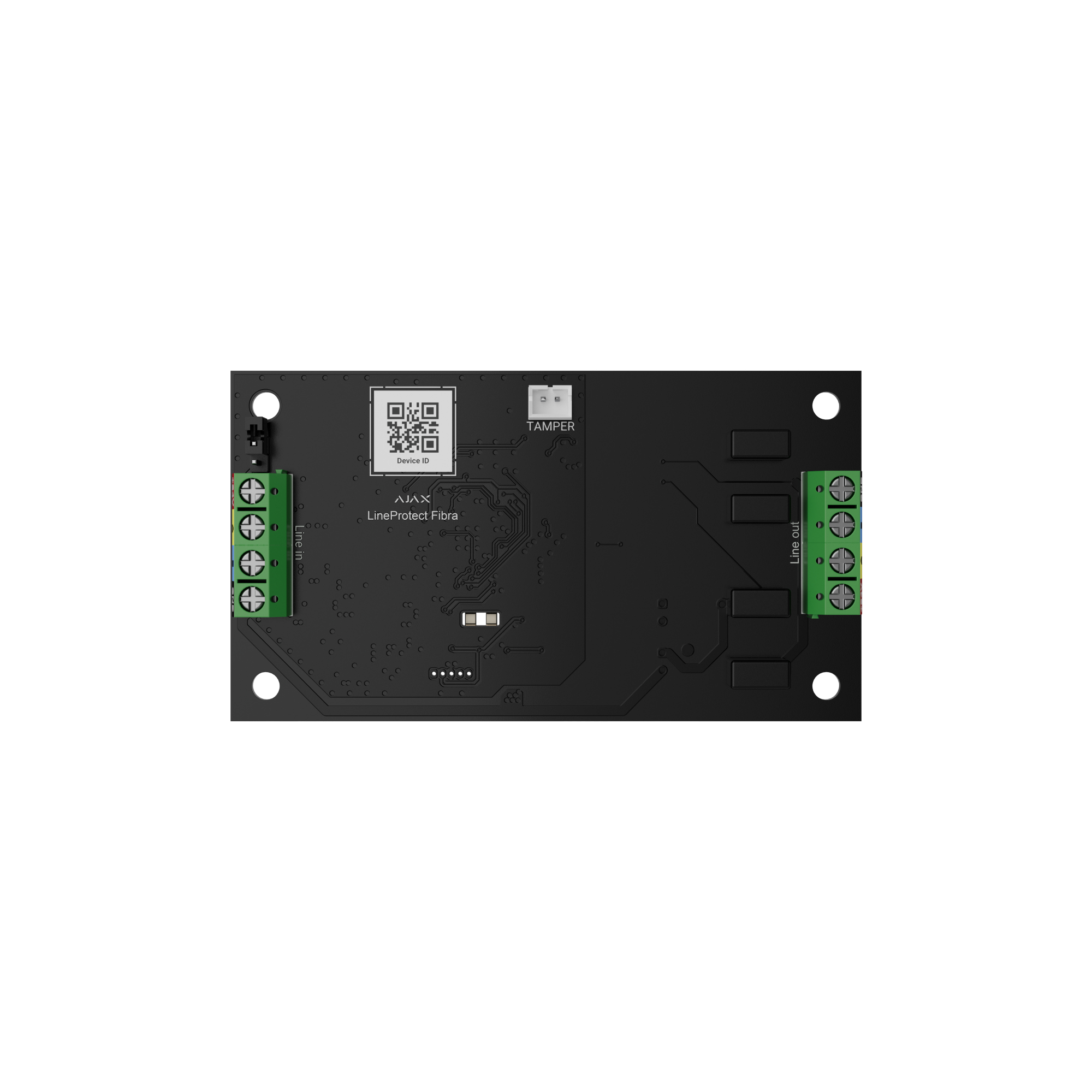

Ein Eingang, ein Ausgang – geschützt werden die Hub-Zentrale und alle Geräte zwischen Modul und Zentrale
Fibra-Leitung bis 2000 m, Versorgung über die Leitung, Ruhestrom 1,6 mA
Sabotagekontakt über die Platine des separat erhältlichen Case

Die Fibra-Leitung gegen Angriffe absichern

Der Superior LineProtect Fibra wird dort in die Fibra-Leitung eingeschleift, wo sie den geschützten Bereich verlässt, etwa vor Außensirenen oder Bedienteilen im Zugangsbereich. Legt ein Angreifer Netzspannung an, überbrückt er die Leitung oder setzt einen Elektroschocker ein, lösen die Sicherungen des Moduls aus und schützen die Hub-Zentrale sowie alle Geräte zwischen Modul und Zentrale. Geräte hinter dem Modul in Richtung Leitungsende sind nicht geschützt. Nach einem ausgelösten Schutzfall wird das Modul ersetzt.

Erkennen und melden

Das Modul unterscheidet die Art des Eingriffs, Kurzschluss, Überspannung oder Elektroschocker, und das System sendet die entsprechende Benachrichtigung an die Nutzer und die Leitstelle. Sirenen zeigen den Alarm der Ausgangsleitung mit Summer und LED-Rahmen an. Die Geräteauthentifizierung verhindert Gerätevortäuschung, ein Verbindungsverlust wird nach 36 Sekunden gemeldet.

Fibra-Anschluss und Einbau

Das Modul wird an beliebiger Stelle einer Fibra-Leitung der Superior Hub-Zentrale angeschlossen und von dort mit 5,7 bis 30 V versorgt; Kabellängen bis 2000 m sind mit U/UTP Cat. 5 möglich. Für den Einbau empfiehlt Ajax ein Case A, B oder D, dessen Sabotagekontaktplatine am Modul angeschlossen wird. Nur für Innenräume.

Technische Daten

Produkttyp	Schutzmodul für die Fibra-Leitung, Platine, Innenbereich
Sicherheitsgrad	EN 50131 Grade 3 (EN 50131-1, -3), PD 6662:2017, INCERT, VSÖ
Schutz gegen	Netzspannung 110/230 V, Kurzschluss, Elektroschocker, Überspannung auf den Signaladern A/B
Leitungen	1 Eingang, 1 Ausgang
Meldungen	nach Art des Eingriffs an Nutzer und Leitstelle, Sirenenalarm
Kommunikation	Fibra, vieradriges Kabel, bis 2000 m (U/UTP Cat. 5), verschlüsselt
Stromversorgung	5,7–30 V über die Fibra-Leitung, bis 281 mW
Stromaufnahme	1,6 mA Ruhestrom, max. 11,7 mA
Sabotageschutz	Anschluss für Sabotagekontaktplatine (im Case), Geräteauthentifizierung, Verbindungsverlust nach 36 s
Kompatible Zentralen	Superior Hub Hybrid (2G/4G), Hub Hybrid 2, MegaHub
Betriebstemperatur	−10 °C bis +40 °C
Luftfeuchtigkeit	bis zu 75 %
Abmessungen / Gewicht	90 × 50 × 15 mm / 12 g
Garantie	24 Monate
Hersteller-Nr. / EAN	146381.178.NC · 4823114080487

Verfügbare Varianten

Superior LineProtect Fibra – dieser Artikel, Platine ohne Gehäuse

Lieferumfang

1 × Superior LineProtect Fibra (Platine)
Schnellstartanleitung

Passendes Zubehör (Cross-Selling)

Case A (106) – Gehäuse für ein Fibra-Modul mit Sabotagekontakt, Schwarz oder Weiß
Superior LineSplit Fibra – teilt eine Fibra-Leitung in vier Linien
Superior Hub Hybrid 2 – Hybrid-Zentrale mit acht Fibra-Leitungen

Hinweis: Gehäuse und Sabotagekontakt sind nicht im Lieferumfang enthalten. Nach einem ausgelösten Schutzfall muss das Modul ersetzt werden. Ajax Superior-Produkte werden über akkreditierte Ajax Partner vertrieben und installiert.

Kurzbeschreibung 1:	Alarmzentrale, Superior, LineProtect
Kurzbeschreibung 2:	Modul, Schutz

Farbe:	Schwarz
Kompatibilität:	Ajax Hub Hybrid
Linie:	Superior
Spannungsversorgung:	24 V DC
Verbindungstechnologie:	Fibra
Zulassung:	EN 50131 SG3
Sicherheitsgrad:	Grade 3 (EN 50131)
