Superior MultiRelay Fibra | EPS Ajax

157 Artikel auf Lager

Art.-Nr.: ax-sup-multi-relay-fibra

Lief-Art.Nr.: 127496.183.NC1

EAN: 4823114046452

Breite: 90mm

Höhe: 55mm

Länge: 30mm

Gewicht: 0.084kg

Produktinformationen "Superior MultiRelay Fibra"

Auf einen Blick

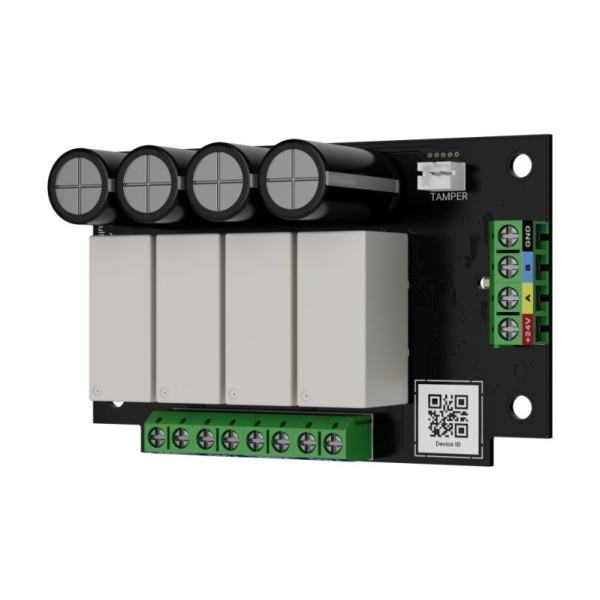

EN 50131 Grade 3 – kabelgebundenes Relaismodul für die Fibra-Leitung, als Platine für den Einbau in ein Ajax Case
Vier potentialfreie Relais – je bis 5 A bei 30 V oder 10 A bei 230 V
Bistabil oder Impuls – Impulsdauer von 1 Sekunde bis 2 Stunden, je Relais einzeln einstellbar
Szenarien – jedes Relais wird über Automatisierungsszenarien der Ajax Apps geschaltet
Temperaturschutz und Zustandserhalt nach Stromausfall
Fibra-Leitung bis 2000 m, Anschluss an beliebiger Stelle der Leitung

Externe Geräte schalten, normgerecht

Das Superior MultiRelay Fibra bindet Türöffner, Tore, Beleuchtung, Rollläden oder Fremdgeräte in ein Ajax System nach Grade 3 ein. Vier Relais mit potentialfreien Kontakten schalten je bis zu 5 A bei 30 V Gleichspannung oder 10 A bei 230 V Wechselspannung. Jeder Kanal arbeitet bistabil oder im Impulsmodus mit einer Dauer zwischen einer Sekunde und zwei Stunden und wird über Automatisierungsszenarien in den Ajax Apps ausgelöst, etwa nach Alarm, nach Zeitplan, beim Scharfschalten oder per Button.

Schutz und Zuverlässigkeit

Überschreitet ein Relais die zulässige Temperatur, öffnet das Modul alle geschlossenen Kontakte und benachrichtigt die Benutzer. Optional bleibt der Schaltzustand der Relais nach einem Stromausfall erhalten. Ein Verbindungsverlust zur Hub-Zentrale wird nach 36 Sekunden gemeldet, die Geräteauthentifizierung verhindert Gerätevortäuschung. Der Anschluss für die Sabotagekontaktplatine liegt auf dem Modul; die Platine gehört zum separat erhältlichen Ajax Case.

Fibra-Anschluss und Einbau

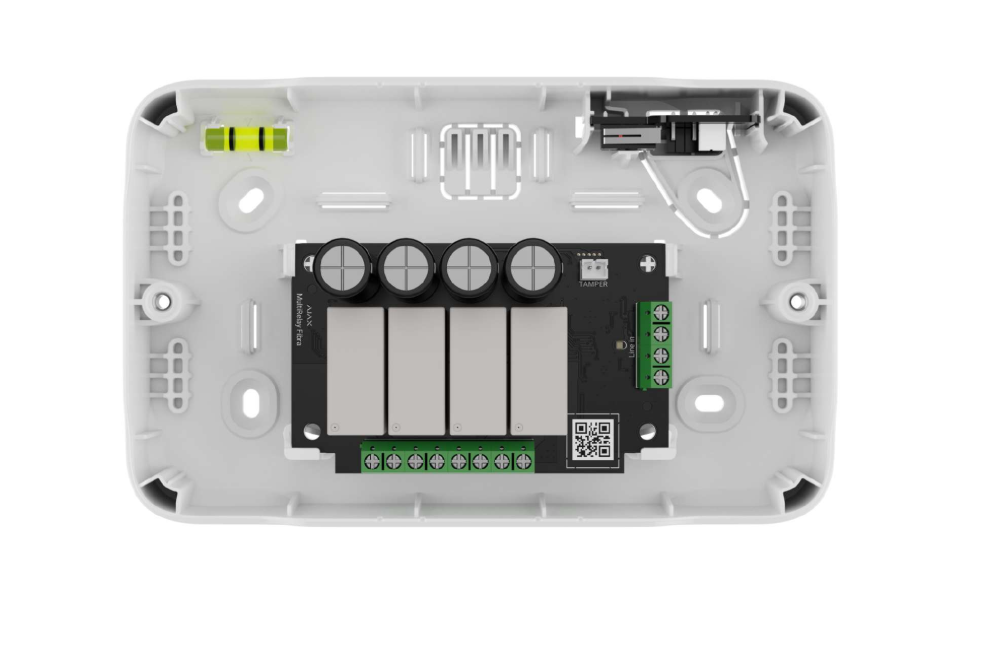

Das Modul wird an beliebiger Stelle einer Fibra-Leitung der Superior Hub-Zentrale angeschlossen und von dort mit 8,5 bis 26 V versorgt; Kabellängen bis 2000 m sind mit U/UTP Cat. 5 möglich. Das MultiRelay liefert keinen Strom an die geschalteten Geräte. Für den Einbau empfiehlt Ajax ein Case A, B oder D mit Sabotagekontakt. Nur für Innenräume.

Technische Daten

Produkttyp	Kabelgebundenes 4-Kanal-Relaismodul, Platine, Innenbereich
Sicherheitsgrad	EN 50131 Grade 3 (EN 50131-1, -3), PD 6662:2017, INCERT, VSÖ
Relais	4 × potentialfrei
Schaltleistung	5 A bei 30 V DC, 10 A bei 230 V AC je Relais (ohmsche Last)
Betriebsarten	bistabil oder Impuls (1 s bis 2 h), je Relais
Steuerung	Automatisierungsszenarien in den Ajax Apps
Schutzfunktionen	Temperaturschutz, Zustandserhalt nach Stromausfall
Kommunikation	Fibra, vieradriges Kabel, Zwei-Wege, verschlüsselt
Leitungslänge	bis zu 2000 m (U/UTP Cat. 5)
Stromversorgung	8,5–26 V über die Fibra-Leitung, bis 516 mW, max. 21,5 mA
Sabotageschutz	Anschluss für Sabotagekontaktplatine (im Case), Geräteauthentifizierung, Verbindungsverlust nach 36 s
Kompatible Zentralen	Superior Hub Hybrid (2G/4G), Hub Hybrid 2, MegaHub
Betriebstemperatur	−10 °C bis +40 °C
Luftfeuchtigkeit	bis zu 75 %
Abmessungen / Gewicht	90 × 55 × 30 mm / 84 g
Garantie	24 Monate
Hersteller-Nr. / EAN	127496.183.NC1 · 4823114046452

Verfügbare Varianten

Superior MultiRelay Fibra – dieser Artikel, Platine ohne Gehäuse

Lieferumfang

1 × Superior MultiRelay Fibra (Platine)
Schnellstartanleitung

Passendes Zubehör (Cross-Selling)

Case A (106) – Gehäuse für ein Fibra-Modul mit Sabotagekontakt
Case B (175) – Gehäuse für zwei Fibra-Module
Superior Hub Hybrid 2 – Hybrid-Zentrale mit acht Fibra-Leitungen
Superior LineSplit Fibra – teilt eine Fibra-Leitung in vier Linien

Hinweis: Gehäuse und Sabotagekontakt sind nicht im Lieferumfang enthalten. Das Modul benötigt eine Superior Hub-Zentrale mit Fibra-Leitung und ist nur für Innenräume vorgesehen. Ajax Superior-Produkte werden über akkreditierte Ajax Partner vertrieben und installiert.
