Superior MultiTransmitter G3 Jeweller (without casing) | EPS Ajax

Auf einen Blick

• EN 50131 Grade 3 – MultiTransmitter G3 Jeweller als Platine für das Ajax Case D, funktional identisch mit der Gehäuseversion
• 18 Zonen für verdrahtete Melder anderer Hersteller, NC, NO, EOL, 2EOL und 3EOL mit automatischer Widerstandsmessung
• KeyArm, Sperrelement, Riegelschaltkontakt – Schaltmodule und Schließtechnik werden zu Systemfunktionen
• Versorgung der Melder – vier 12-V-Ausgänge mit bis zu 1 A gesamt, ein Ausgang für Brandmelder bis 0,4 A
• Superior Jeweller bis 3500 m, Wings bis 3000 m, Anschluss für den Sabotagekontakt des Case
• Case D und Akku separat erhältlich

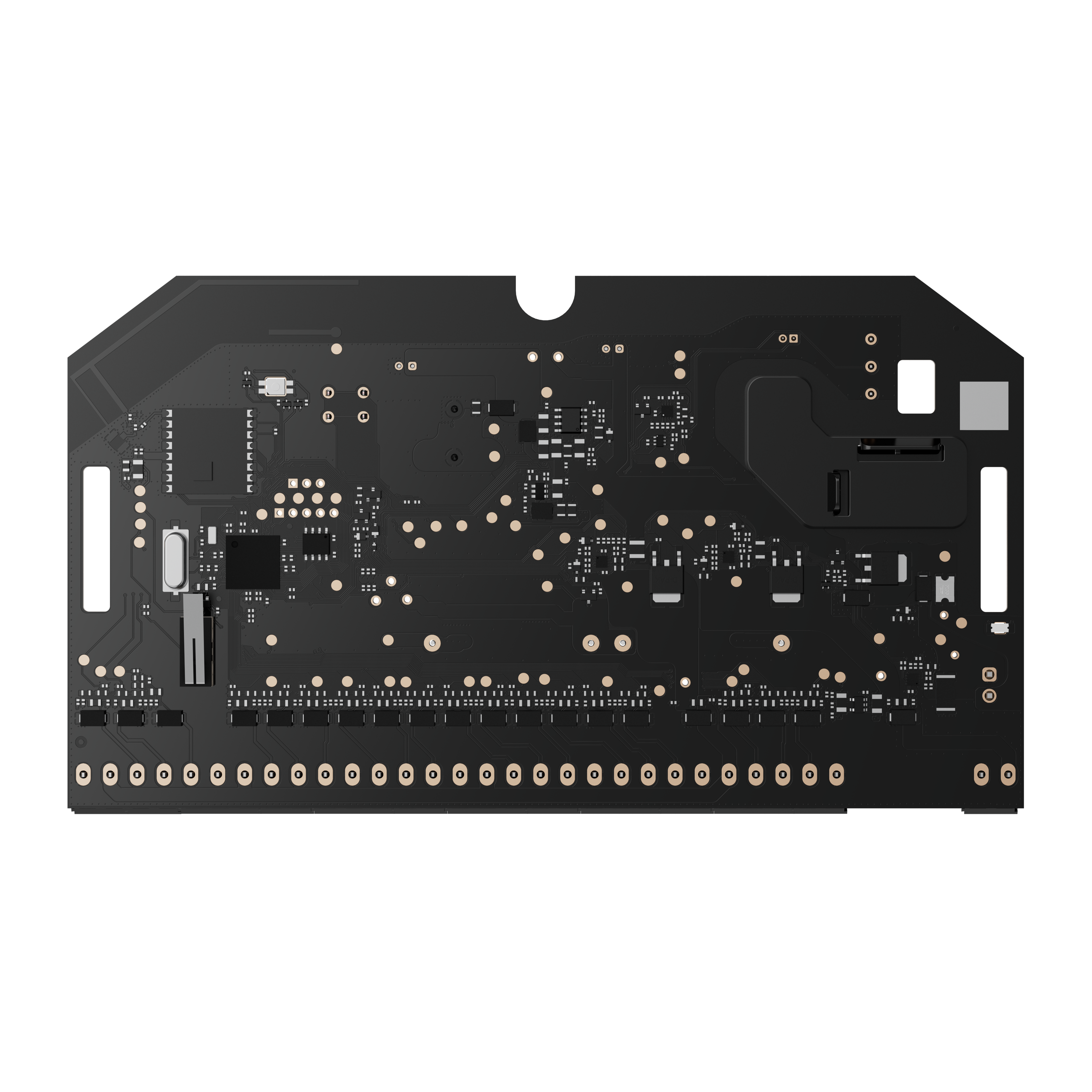

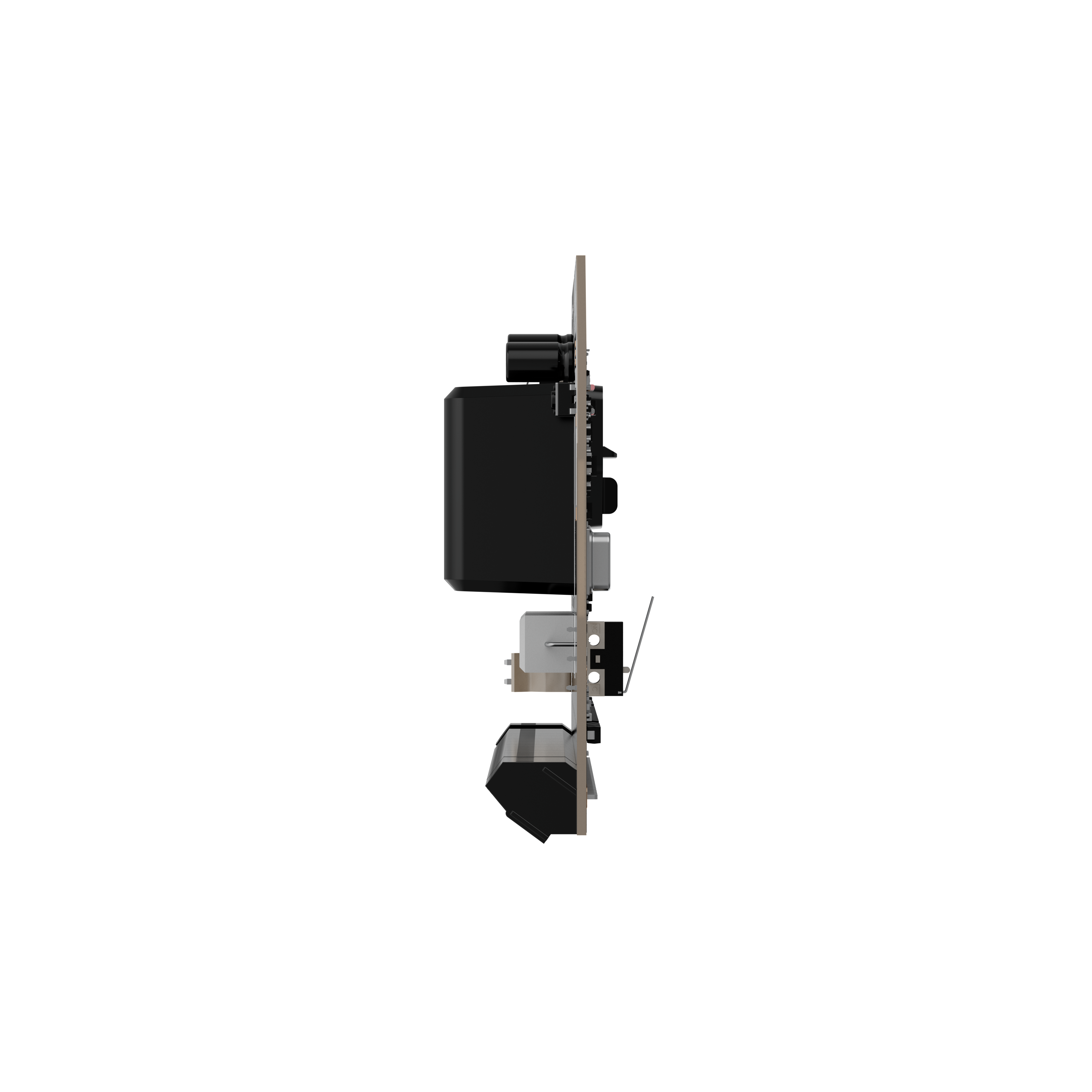

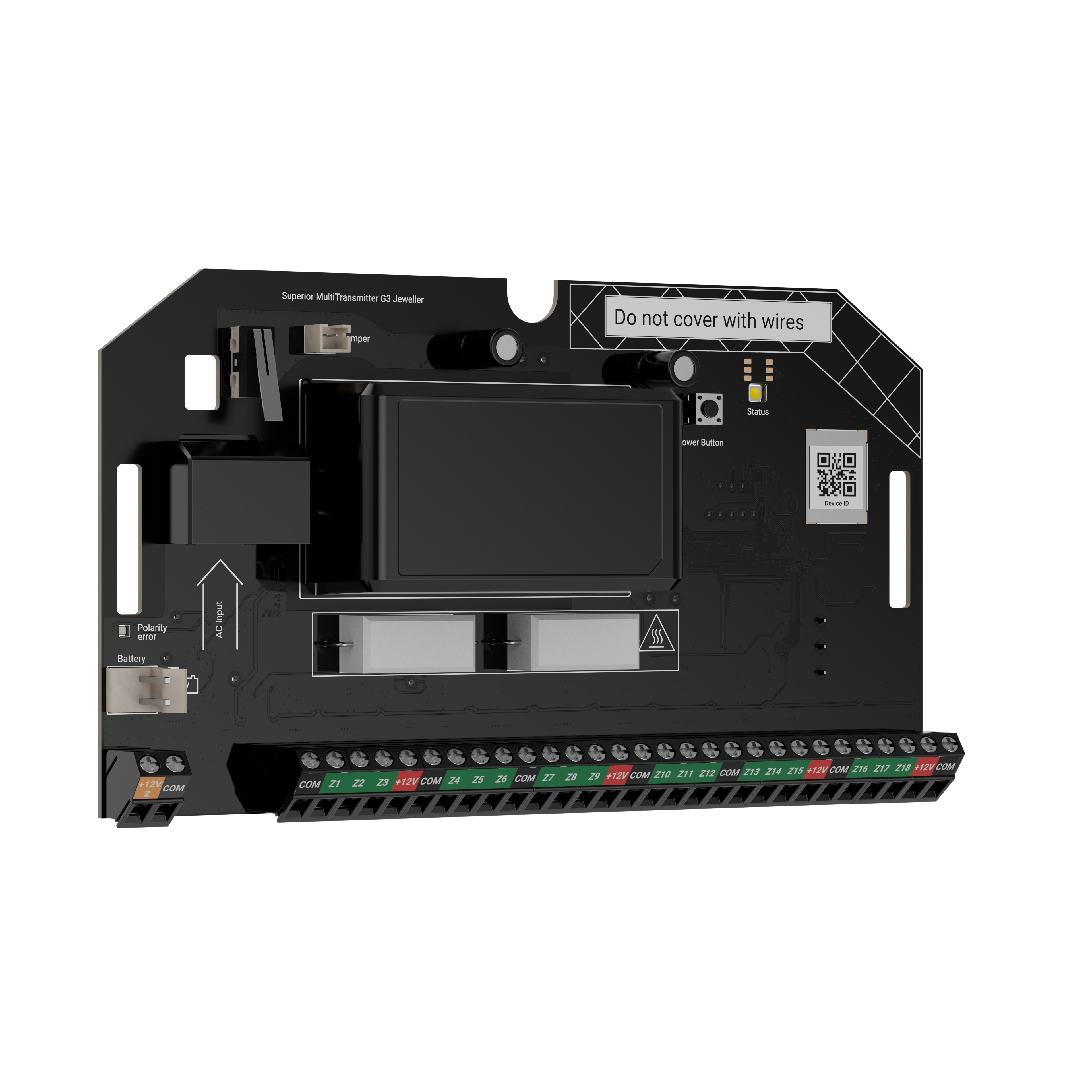

Die MultiTransmitter-Platine für den Einbau ins Case

Die Variante ohne Gehäuse liefert die Platine des Superior MultiTransmitter G3 Jeweller für die Installation in das Ajax Case D, gemeinsam mit weiteren Modulen und Akkus in einem Gehäuse. Funktional entspricht sie der Gehäuseversion: 18 Zonen nehmen Geräte mit NC-, NO-, EOL-, 2EOL- oder 3EOL-Anschluss auf, die Abschlusswiderstände werden automatisch gemessen, KeyArm-Schaltung sowie die Überwachung von Sperrelementen und Riegelschaltkontakten sind möglich. Zur Hub-Zentrale kommuniziert das Modul über Superior Jeweller bis 3500 m im freien Feld.

Stromversorgung für Modul und Melder

Das Netzteil für 100–240 V sitzt auf der Platine, ein 12-V-Akku mit bis zu 7 Ah im Case dient als Notstrom und wird innerhalb von 24 Stunden geladen. Vier Versorgungsleitungen liefern 10,5–15 V mit bis zu 1 A an die angeschlossenen Melder, eine weitere Leitung mit 0,4 A ist für vernetzte Brandmelder vorgesehen. Kurzschlüsse an den Versorgungsausgängen werden erkannt und abgeschaltet.

Sabotageschutz und Konfiguration

Der Sabotagekontakt des Case wird an die Platine angeschlossen und meldet das Öffnen des Deckels und das Abnehmen von der Wand. Bei 2EOL und 3EOL erkennt das Modul Kabelbruch, Kurzschluss und Sabotage an den Melderleitungen sofort, die Geräteauthentifizierung verhindert Gerätevortäuschung, ein Verbindungsverlust wird nach 36 Sekunden gemeldet. Zonen, Ereignistypen und Betriebsmodus werden in den Ajax Apps konfiguriert. Nur für Innenräume.

Technische Daten

Verfügbare Varianten

• Superior MultiTransmitter G3 Jeweller (without casing) – dieser Artikel, Platine für Case D
• Superior MultiTransmitter G3 Jeweller – im Originalgehäuse, Schwarz oder Weiß

Lieferumfang

• 1 × Superior MultiTransmitter G3 Jeweller Platine
• Netzkabel
• Akku-Anschlusskabel
• Schnellstartanleitung

Passendes Zubehör (Cross-Selling)

• Case D (430) – Gehäuse für Zentrale, Module und Akkus, Schwarz oder Weiß
• SA214-7 Akku 12 V/7 Ah – Notstromakku
• Netzanschlusskabel – Ersatz-Netzkabel

Hinweis: Case D und Notstromakku sind nicht im Lieferumfang enthalten. Der Sicherheitsgrad Grade 3 gilt im Zusammenspiel mit einer Superior Hub-Zentrale, wenn alle Funkgeräte Superior Jeweller nutzen. Ajax Superior-Produkte werden über akkreditierte Ajax Partner vertrieben und installiert.
