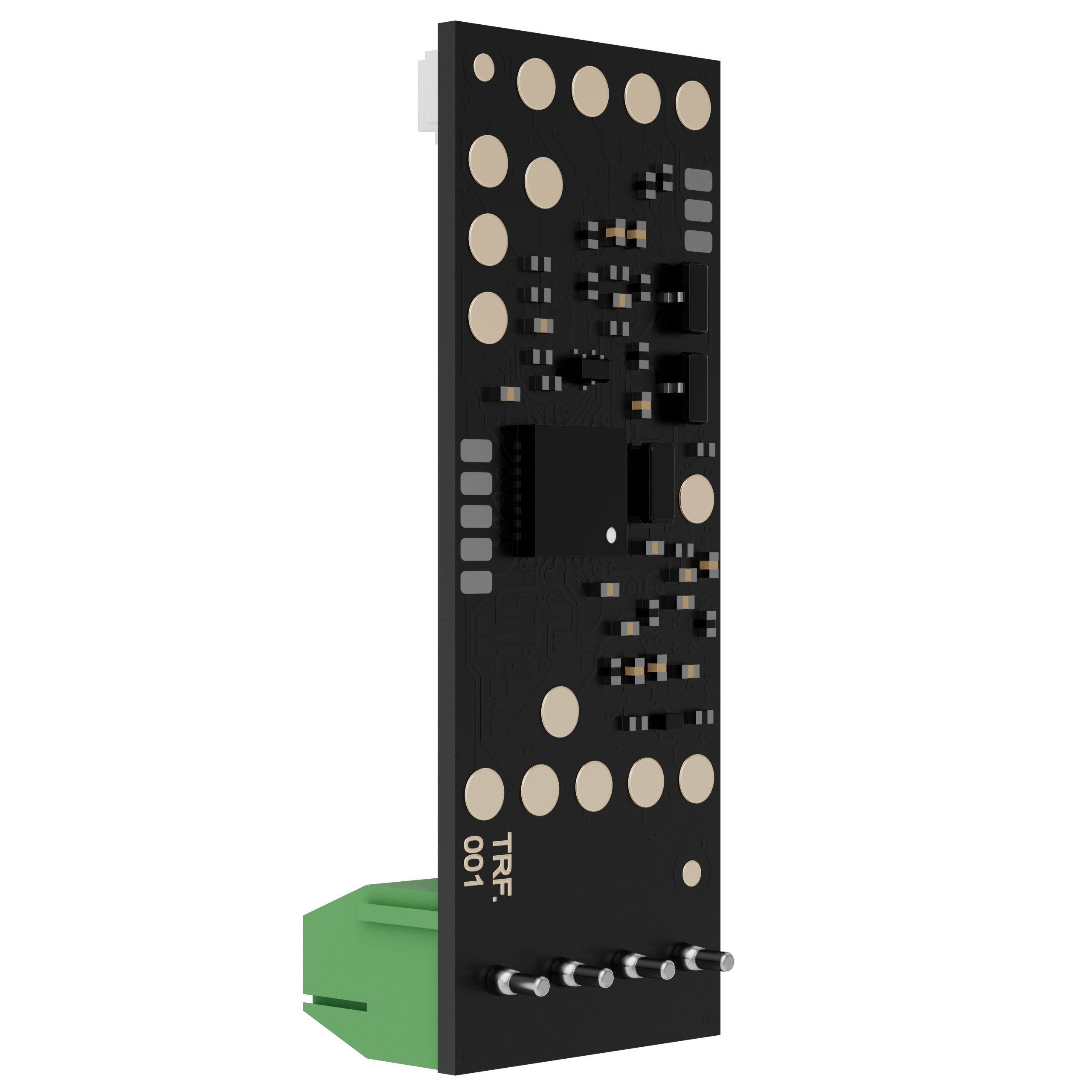

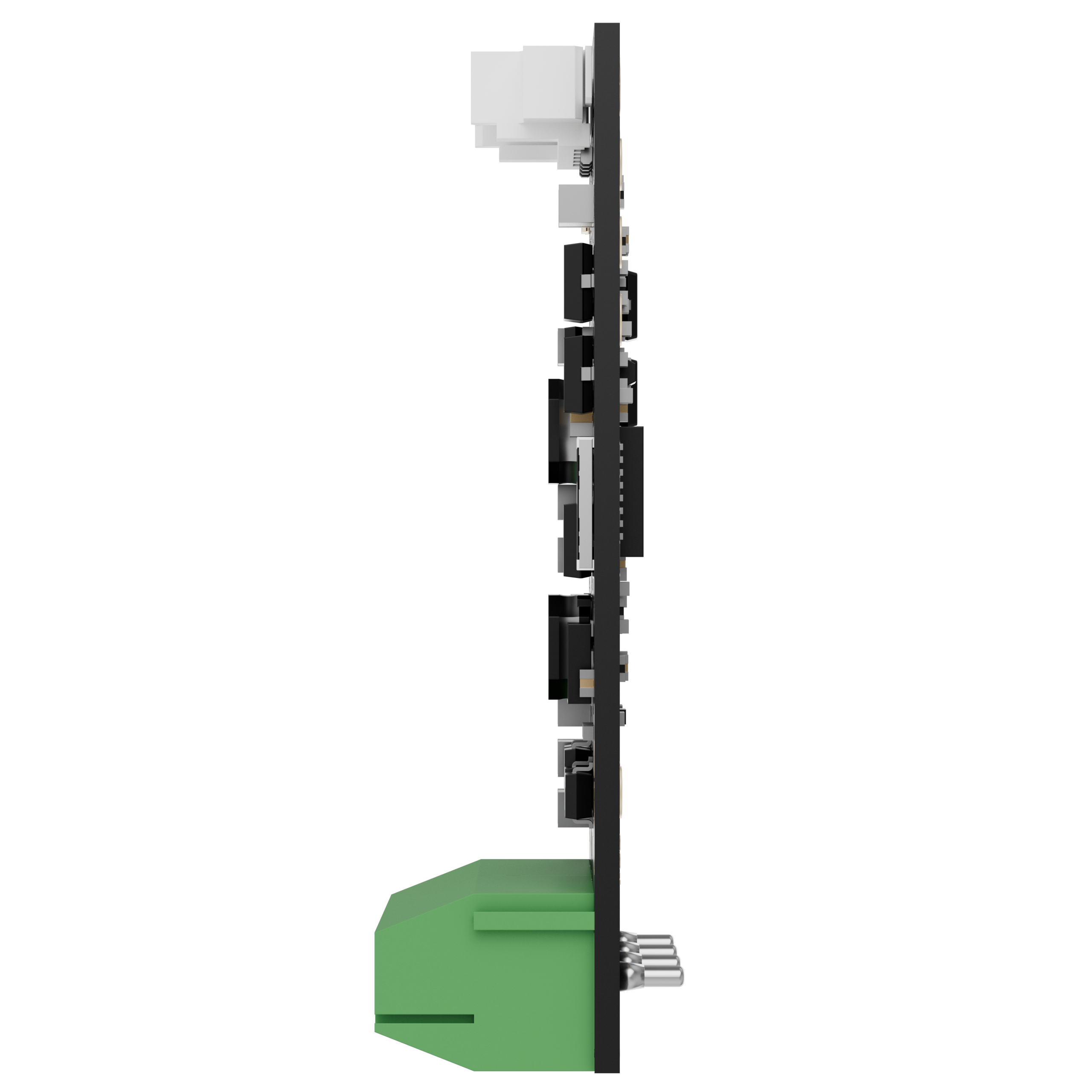

Superior Transmitter Fibra | EPS Ajax

454 Artikel auf Lager

Art.-Nr.: ax-sup-transmitter-fibra

Lief-Art.Nr.: 143643.182.NC1

EAN: 4823114079580

Breite: 39mm

Höhe: 100mm

Länge: 22mm

Gewicht: 0.074kg

Produktinformationen "Superior Transmitter Fibra"

Auf einen Blick

EN 50131 Grade 3 – kabelgebundenes Einbaumodul für einen verdrahteten Melder eines anderen Herstellers
Zwei Eingänge Z1/Z2 nach dem AATT-Schema (Alarm und Sabotage), NO, NC, EOL, 2EOL oder 3EOL mit 1–40 kΩ
15 Ereignistypen – Einbruch, Brand, Gas, Überschwemmung, Glasbruch, Abdeckung, Vibration und mehr
12-V-Versorgung bis 50 mA für den angeschlossenen Melder
Kompakt – 40 × 15 × 12 mm, 6 g, wird im Meldergehäuse installiert
Fibra-Leitung bis 2000 m, Betrieb von −25 °C bis +50 °C

Ein Fremdmelder wird zum Ajax Gerät

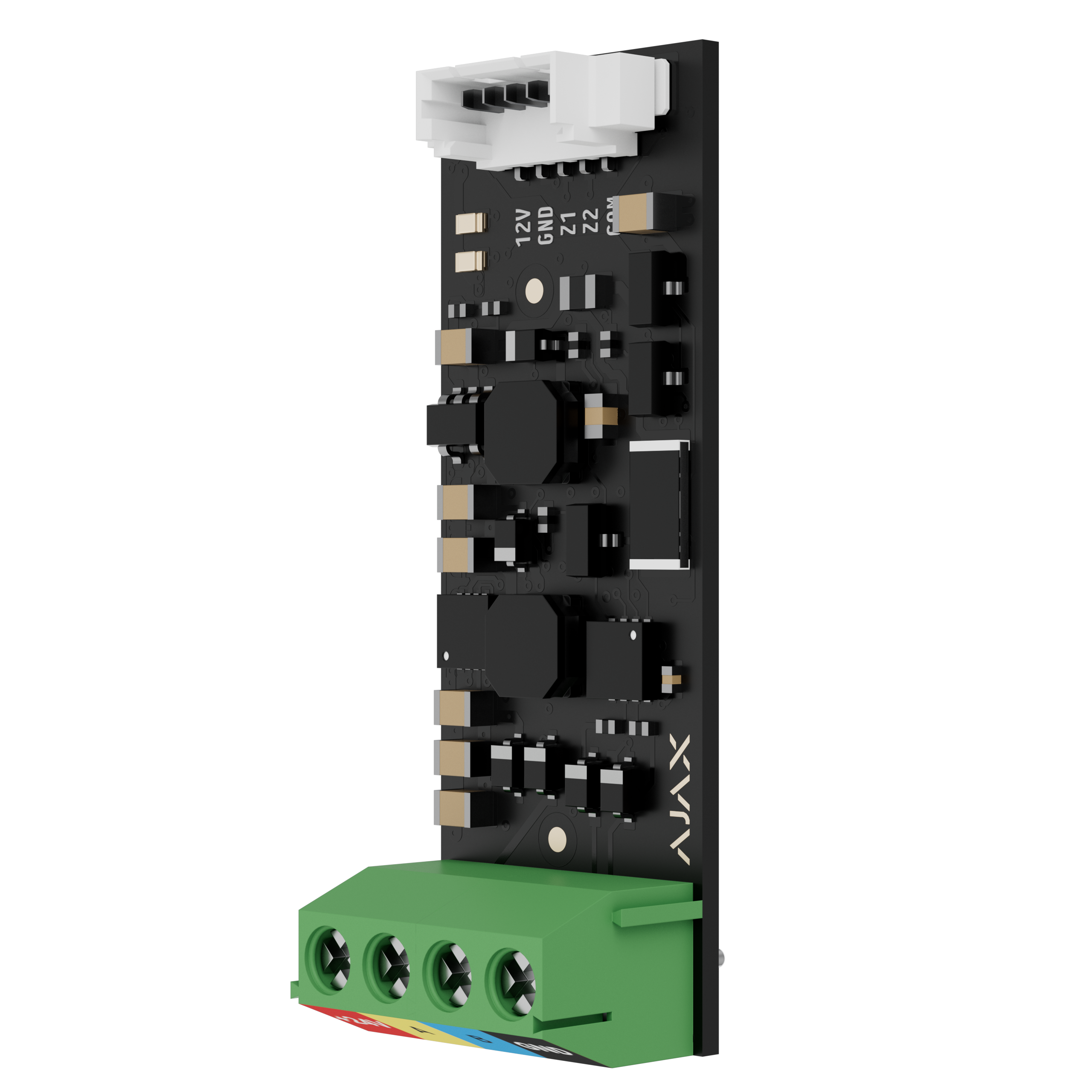

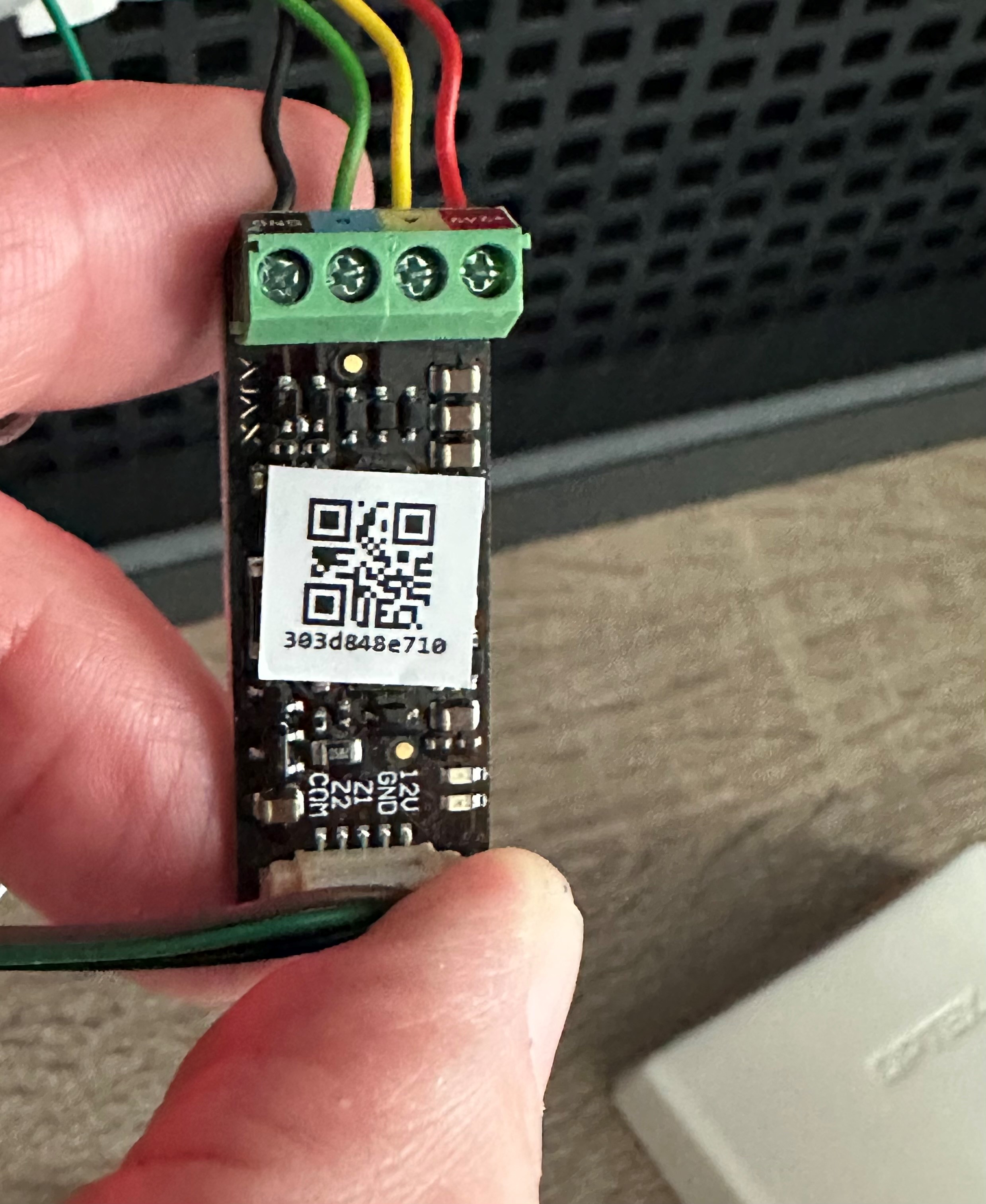

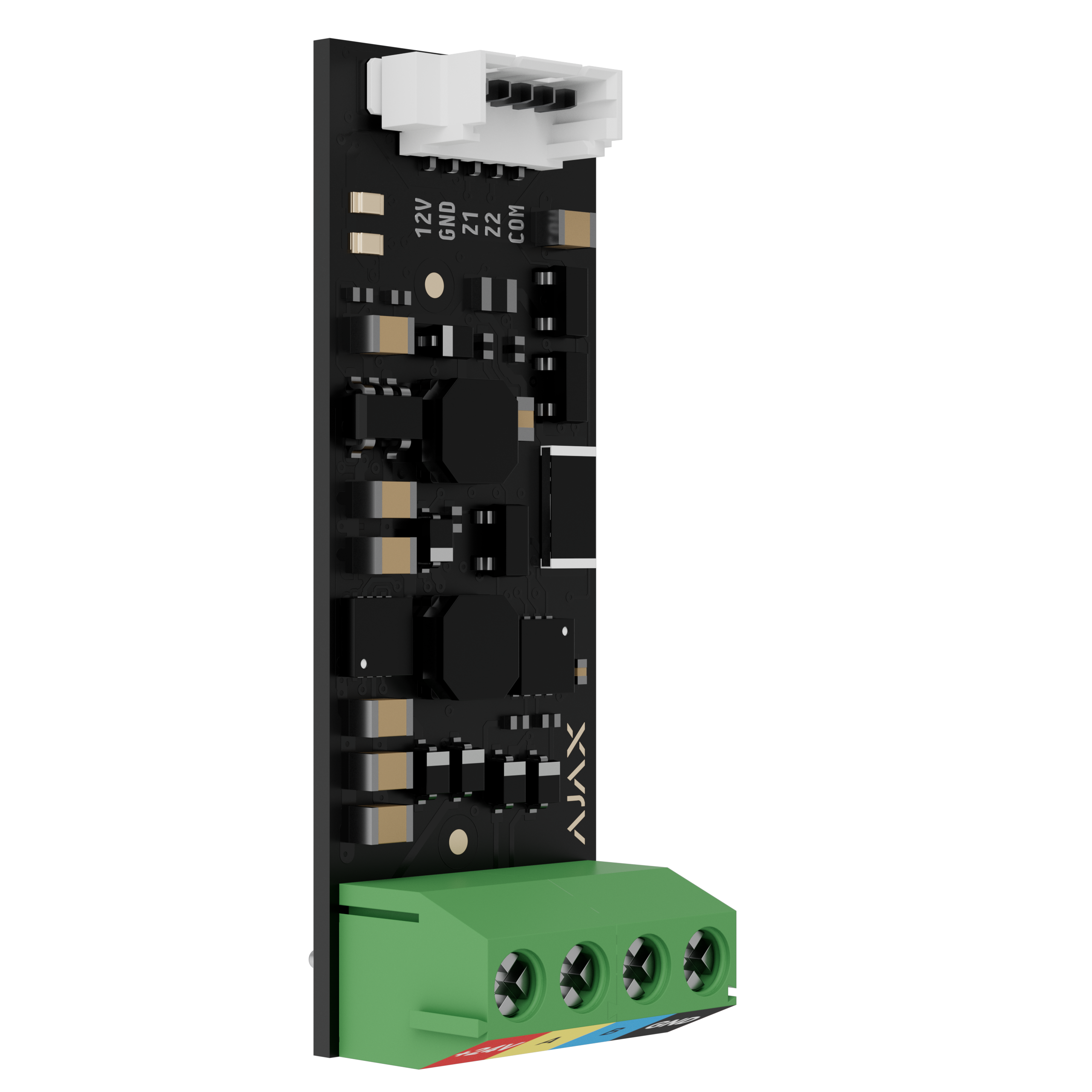

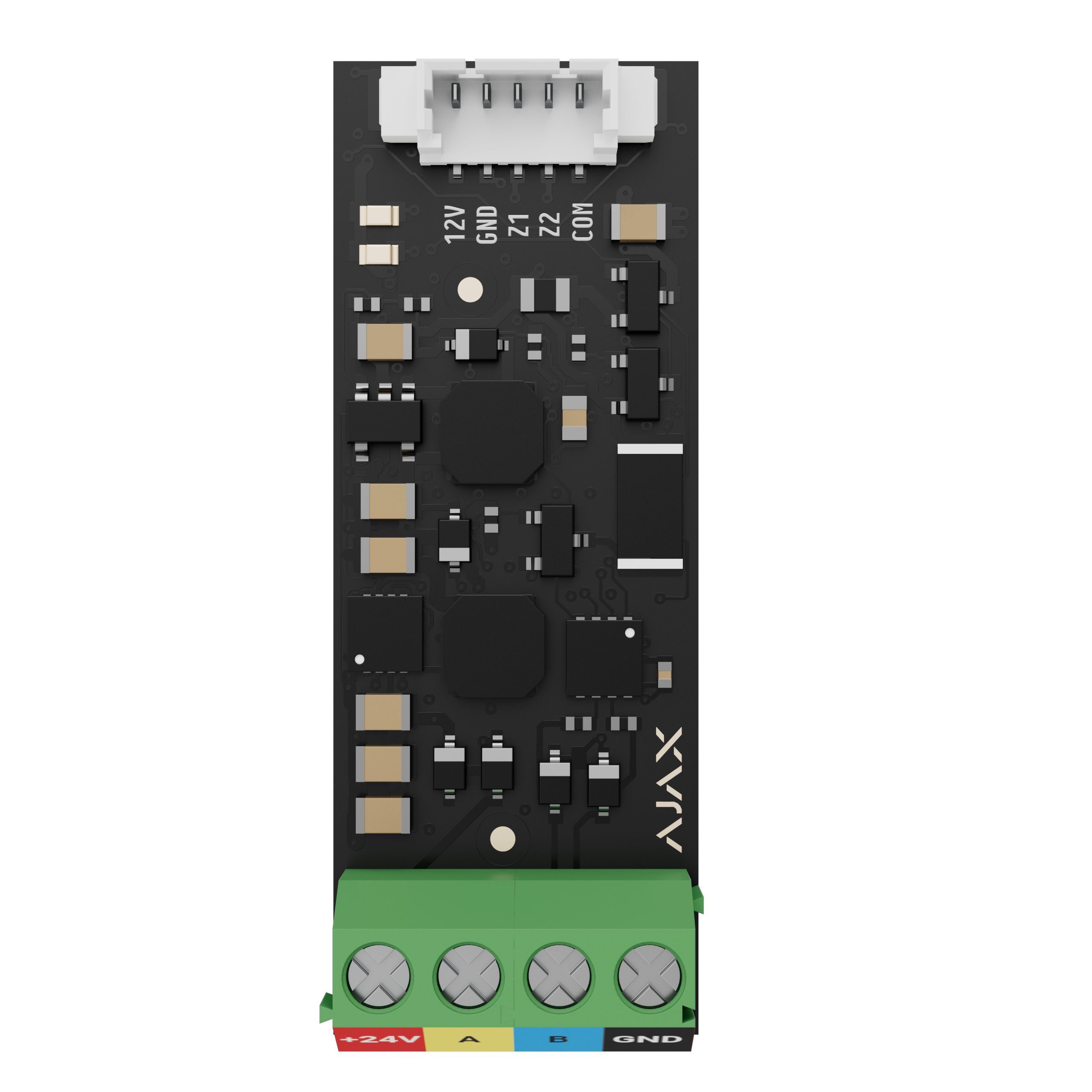

Der Superior Transmitter Fibra wird direkt im Gehäuse eines verdrahteten Melders eingebaut und macht ihn zum vollwertigen Teilnehmer eines Ajax Systems nach Grade 3. Über die Eingänge Z1 und Z2 werden Alarm- und Sabotagekontakt nach dem AATT-Schema angeschlossen, als NO, NC, EOL, 2EOL oder 3EOL mit Abschlusswiderständen von 1 bis 40 kΩ; Rollladenkontakte werden ebenfalls unterstützt. Der 12-V-Ausgang versorgt den Melder mit bis zu 50 mA. Dem Gerät wird einer von 15 Ereignistypen zugewiesen, sodass Benachrichtigungen und Leitstellencodes zum Meldertyp passen.

Überwachung und Sabotageschutz

Bei EOL-, 2EOL- und 3EOL-Anschluss erkennt das Modul Leitungsschäden sofort, die Geräteauthentifizierung verhindert Gerätevortäuschung, ein Verbindungsverlust zur Hub-Zentrale wird nach 36 Sekunden gemeldet. Der Betriebsmodus ist als Impuls oder bistabil wählbar, die Konfiguration erfolgt über die Ajax Apps.

Fibra-Anschluss und Einbau

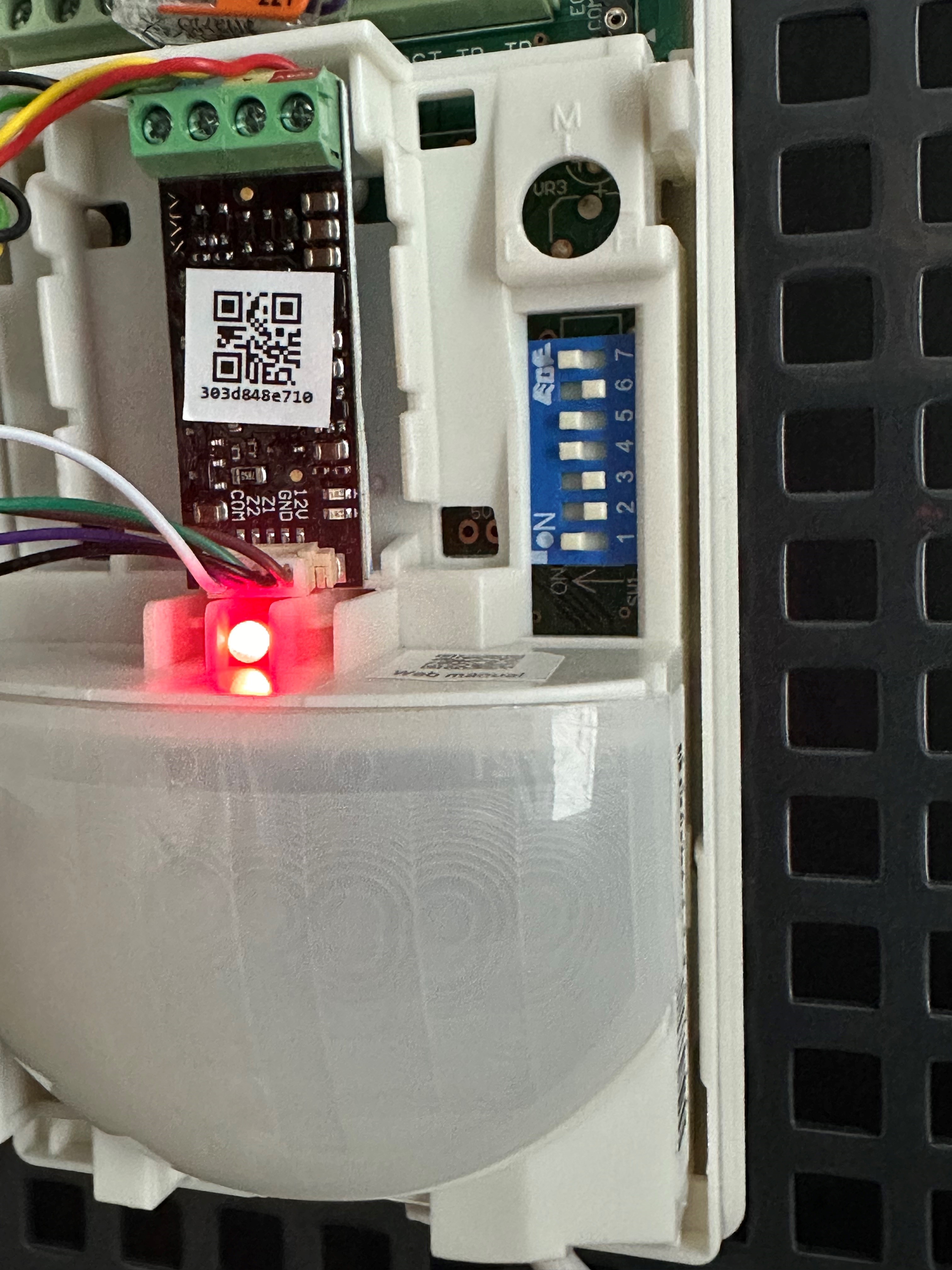

Das Modul hängt an einer Fibra-Leitung der Superior Hub-Zentrale und wird von dort mit 7 bis 30 V versorgt; Kabellängen bis 2000 m sind mit U/UTP Cat. 5 möglich. Für den Einbau im Meldergehäuse werden mindestens 40 × 15 × 12 mm Platz benötigt, das Anschlusskabel zum Melder darf bis 3 m lang sein. Kompatibel mit Superior Hub Hybrid, Hub Hybrid 2 und MegaHub.

Technische Daten

Produkttyp	Kabelgebundenes Einbaumodul für einen Fremdmelder
Sicherheitsgrad	EN 50131 Grade 3 (EN 50131-1, -3), PD 6662:2017, INCERT, VSÖ
Eingänge	2 (Z1, Z2) nach AATT-Schema, NO, NC, EOL, 2EOL, 3EOL (1–40 kΩ), Rollladen
Ereignistypen	15
Betriebsmodus	Impuls oder bistabil
Melderversorgung	10,5–15 V, bis 50 mA
Kabellänge zum Melder	bis 3 m (0,22 mm² Kupfer)
Kommunikation	Fibra, vieradriges Kabel, bis 2000 m (U/UTP Cat. 5), verschlüsselt
Stromversorgung	7–30 V über die Fibra-Leitung, 185 mW ohne / 1224 mW mit Last
Stromaufnahme	2,1 mA Ruhestrom, max. 7,7 mA ohne / 51 mA mit Last
Sabotageschutz	Leitungsüberwachung bei EOL, Geräteauthentifizierung, Verbindungsverlust nach 36 s
Kompatible Zentralen	Superior Hub Hybrid (2G/4G), Hub Hybrid 2, MegaHub
Betriebstemperatur	−25 °C bis +50 °C
Luftfeuchtigkeit	bis zu 75 %
Abmessungen / Gewicht	40 × 15 × 12 mm / 6 g
Garantie	24 Monate
Hersteller-Nr. / EAN	143643.182.NC1 · 4823114079580

Verfügbare Varianten

Superior Transmitter Fibra – dieser Artikel, Einbaumodul für einen Melder
Superior MultiTransmitter Fibra – Integrationsmodul mit 18 Zonen im Gehäuse

Lieferumfang

1 × Superior Transmitter Fibra
Fünfpoliges Anschlusskabel
Schnellstartanleitung

Passendes Zubehör (Cross-Selling)

Superior Hub Hybrid 2 – Hybrid-Zentrale mit acht Fibra-Leitungen
Superior LineSplit Fibra – teilt eine Fibra-Leitung in vier Linien
Superior LineProtect Fibra – Schutz der Fibra-Leitung gegen Kurzschluss und Sabotage

Hinweis: Das Modul benötigt eine Superior Hub-Zentrale mit Fibra-Leitung und wird im Gehäuse des Fremdmelders installiert. Ajax Superior-Produkte werden über akkreditierte Ajax Partner vertrieben und installiert.
