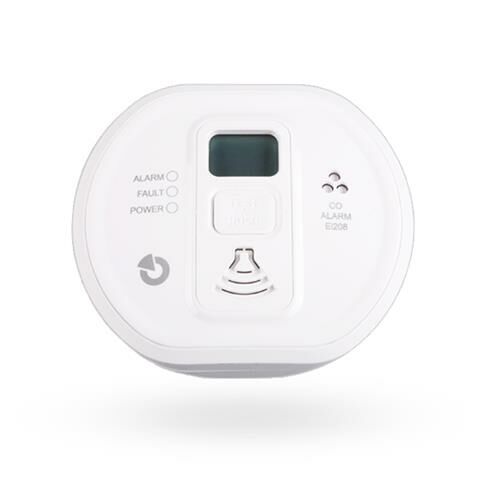

EI208DW CO-Warnmelder – ppm-Display, 10-Jahres-Batterie | EPS Jablotron

Auf einen Blick

• CO-Wert im Display: LCD zeigt die Konzentration ab etwa 10 ppm in 5-ppm-Schritten, Symbole für „Lüften“ und „Raum verlassen“
• Elektrochemischer CO-Sensor: einzeln in CO-Gas kalibriert, prüft die Luft alle 4 Sekunden, Voralarm ab mehr als 43 ppm
• Alarm nach Konzentration: Sirene bei 43–80 ppm nach 60–90 Minuten, bei 80–150 ppm nach 10–40 Minuten, über 150 ppm innerhalb von 2 Minuten
• 85 dB(A) in 3 m: eingebaute Sirene, per Testtaste 4 Minuten stummschaltbar, über 150 ppm nicht
• Batterie für die Lebensdauer: fest eingebaute 3-V-Lithiumbatterie, 10 Jahre Lebensdauer, mit Funkmodul JA-150G-CO 8 Jahre
• Anbindung an JABLOTRON 100+: per Einsteckmodul JA-110G-CO (Bus) oder JA-150G-CO (Funk), meldet Alarm, Ausschalten und Batteriezustand
• Alarmspeicher mit Höchstwert: rote LED zeigt einen früheren Alarm, beim Abruf per Testtaste zeigt das Display den Höchstwert
• Haus, Wohnwagen, Boot: geprüft nach EN 50291-1 und EN 50291-2, BSI Kitemark KM 86596

CO-Konzentration auf einen Blick

Der EI208DW von Ei Electronics, vertrieben von JABLOTRON für das System JABLOTRON 100+, zeigt die gemessene CO-Konzentration im LCD-Display an, ab etwa 10 ppm in Schritten von 5 ppm. Im Voralarm fordert ein Symbol zum Lüften auf, im Alarm ein Fluchtsymbol zum Verlassen des Raums; Batterie- und Austauschsymbol ergänzen die Störungsanzeige der LEDs. Der elektrochemische Sensor ist einzeln in CO-Gas kalibriert und prüft die Luft alle 4 Sekunden. Ab mehr als 43 ppm blinkt die rote LED, die Sirene mit 85 dB(A) ertönt bei 43 bis 80 ppm nach 60 bis 90 Minuten, bei 80 bis 150 ppm nach 10 bis 40 Minuten und über 150 ppm innerhalb von 2 Minuten. Stummschalten geht für 4 Minuten, über 150 ppm nicht. Nach einem Alarm zeigt der Speicherabruf per Testtaste den Höchstwert. Wasserstoff, Zigarettenrauch oder Sprays können auslösen; Erdgas und Flüssiggas erkennt er nicht. Ohne Display gibt es den EI208W.

Richtig platziert

Ein CO-Warnmelder gehört in jeden Raum mit einer Feuerstätte wie Heizkessel, Kamin oder Ofen und zusätzlich in Schlafräume und Räume, in denen man sich lange aufhält. Im Raum mit der Feuerstätte sitzt er an der Decke mindestens 30 cm von Wänden und Leuchten entfernt oder an der Wand oberhalb von Fenstern und Türen, mindestens 15 cm unter der Decke, und 1 bis 3 m waagerecht von der CO-Quelle; bei Dachschrägen an der höchsten Stelle. In Schlafräumen wird er in Atemhöhe von etwa 1 bis 2 m montiert. Ungeeignet sind Schränke, Plätze über Spüle, Waschbecken oder Herd, die Nähe von Türen, Fenstern und Lüftungen, Stellen hinter Vorhängen oder Möbeln sowie staubige oder feuchte Bereiche. Der Melder schaltet sich beim Aufdrehen auf den Montagesockel selbst ein; ein herausbrechbarer Stift sichert ihn gegen unbefugtes Abnehmen.

Eingebunden in JABLOTRON 100+

Für die Anlage steckt der Errichter ein Modul direkt in den Systemstecker des Melders: das Busmodul JA-110G-CO für den Bus der Zentrale oder das Funkmodul JA-150G-CO für 868-MHz-Funk. Das Modul meldet Alarm, das Ausschalten des Melders und den Batteriezustand an das System JABLOTRON 100+; der Melder belegt eine Position. Angelernt wird in F-Link über die Komponentenliste oder per Seriennummer. Für das Funkmodul braucht die Zentrale ein Funkmodul der Reihe JA-11xR, etwa die Busschnittstelle JA-111R, und der Melder die Firmware NV60104 oder höher. Das Funkmodul wird aus der Melderbatterie versorgt, die Lebensdauer des Melders beträgt damit 8 Jahre. Das Busmodul wird aus dem Bus versorgt und nur bei abgeschalteter Anlage angeschlossen. Den Alarmspeicher löscht man nur am Melder, nicht über das System.

Technische Daten

Verfügbare Varianten

• EI208DW CO-Warnmelder mit Display (dieser Artikel)
• EI208W CO-Warnmelder – gleiche Technik ohne Display

Lieferumfang

• 1× CO-Warnmelder EI208DW
• 1× Montagesockel
• Dübel und Schrauben
• 1× Bedienungsanleitung

Passendes Zubehör (Cross-Selling)

• JA-110G-CO – Busmodul für den Anschluss an JABLOTRON 100+
• JA-150G-CO – Funkmodul (868 MHz) für JABLOTRON 100+
• JA-111R – Busschnittstelle für JA-100-Funkkomponenten, Funkmodul der Reihe JA-11xR
• JA-103KR – Zentrale mit LAN- und Funkmodul
• JA-107K – Zentrale mit LAN-Kommunikator
• JA-151ST-A – Funk-Rauch- und Hitzemelder mit Sirene
• JA-111ST-A – Bus-Rauch- und Wärmemelder mit Sirene

Häufige Fragen

Wo wird ein CO-Melder montiert?
In jedem Raum mit Feuerstätte, an der Decke mindestens 30 cm von Wänden und Leuchten oder an der Wand über Fenstern und Türen, mindestens 15 cm unter der Decke, 1 bis 3 m waagerecht von der Quelle. In Schlafräumen in Atemhöhe von etwa 1 bis 2 m. Nicht in Schränke, nicht über Spüle oder Herd, nicht in Zugluft an Türen, Fenstern oder Lüftungen.

Wie wird der Melder in JABLOTRON 100+ eingebunden?
Mit einem Einsteckmodul im Melder: JA-110G-CO für den Bus oder JA-150G-CO für Funk. Angelernt wird in F-Link, der Melder belegt eine Position. Für Funk braucht die Zentrale ein Funkmodul der Reihe JA-11xR und der Melder Firmware NV60104 oder höher; beim Busmodul gibt es keine Firmware-Einschränkung.

Was zeigt das Display des EI208DW?
Den gemessenen CO-Wert in ppm ab etwa 10 ppm, im Voralarm ein Symbol zum Lüften, im Alarm ein Symbol zum Verlassen des Raums, dazu Batterie- und Austauschsymbol. Nach einem Alarm zeigt es beim Abruf per Testtaste den Höchstwert. Ohne Display, sonst gleich, ist der EI208W.

Wie lange hält der Melder, und wann wird er getauscht?
10 Jahre, mit Funkmodul JA-150G-CO 8 Jahre. Das Ablaufdatum steht auf dem Etikett und läuft auch bei Lagerung ab. Die Batterie ist fest eingebaut: Meldet die gelbe LED Batterie leer, Sensorfehler oder Lebensdauerende, wird der ganze Melder ersetzt. Die Meldung „Batterie leer“ erreicht das System erst 24 Stunden nach der Entladung, deshalb regelmäßig mit der Testtaste prüfen.

Nach welcher Norm ist der Melder geprüft?
Nach EN 50291-1 und EN 50291-2 für Wohnungen sowie Wohnwagen, Wohnmobile und Boote, dazu EN 50270 für die elektromagnetische Verträglichkeit. Ei Electronics führt außerdem das BSI Kitemark KM 86596.

Hinweis: Bus- und Funkmodul sind nicht im Lieferumfang. Das Einbinden in JABLOTRON 100+ gehört in die Hand eines geschulten Technikers mit JABLOTRON-Zertifikat. Ein CO-Warnmelder ersetzt keinen Rauchwarnmelder und erkennt weder Erdgas noch Flüssiggas.
