Produktinformationen "JB-128N Modul für Fußbodenheizung – 12 Zonen"

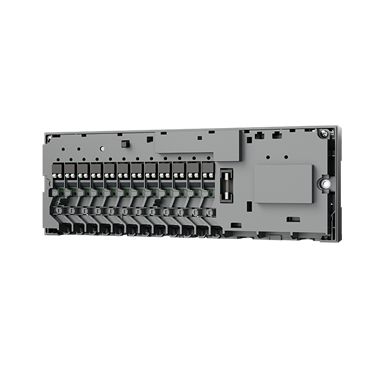

Das Jablotron JB-128N ist ein professionelles Steuerungsmodul für Fußbodenheizungskappen und Zonenventile. Es wurde speziell für die Integration in das Jablotron JA-100+ Alarmsystem entwickelt und ermöglicht die intelligente, zonenbasierte Regelung von Warmwasser-Fußbodenheizungen mit bis zu 12 unabhängigen Heizkreisen.
Highlights auf einen Blick
- 12 Ausgänge für thermoelektrische Stellantriebe (230 V AC, max. 2 W pro Kopf)
- Pumpensteuerung – schaltbarer Ausgang für Zusatzumwälzpumpe (max. 1 A / 230 V AC)
- Kesselsteuerung – schaltbarer Ausgang für Heizquelle / Kessel
- Auto-Modus – vollautomatische Steuerung über PG-Ausgänge der Zentrale
- Manualmodus – alle Ausgänge dauerhaft aktiv (z. B. zur Gebäudetrocknung)
- Einfrierschutz – automatische Aktivierung bei Kommunikationsverlust zur Zentrale
- Ventil-Frostschutz – wöchentliche automatische Betätigung inaktiver Ventile
- Überhitzungsschutz – Abschaltung nach 20 Minuten bei Kommunikationsausfall

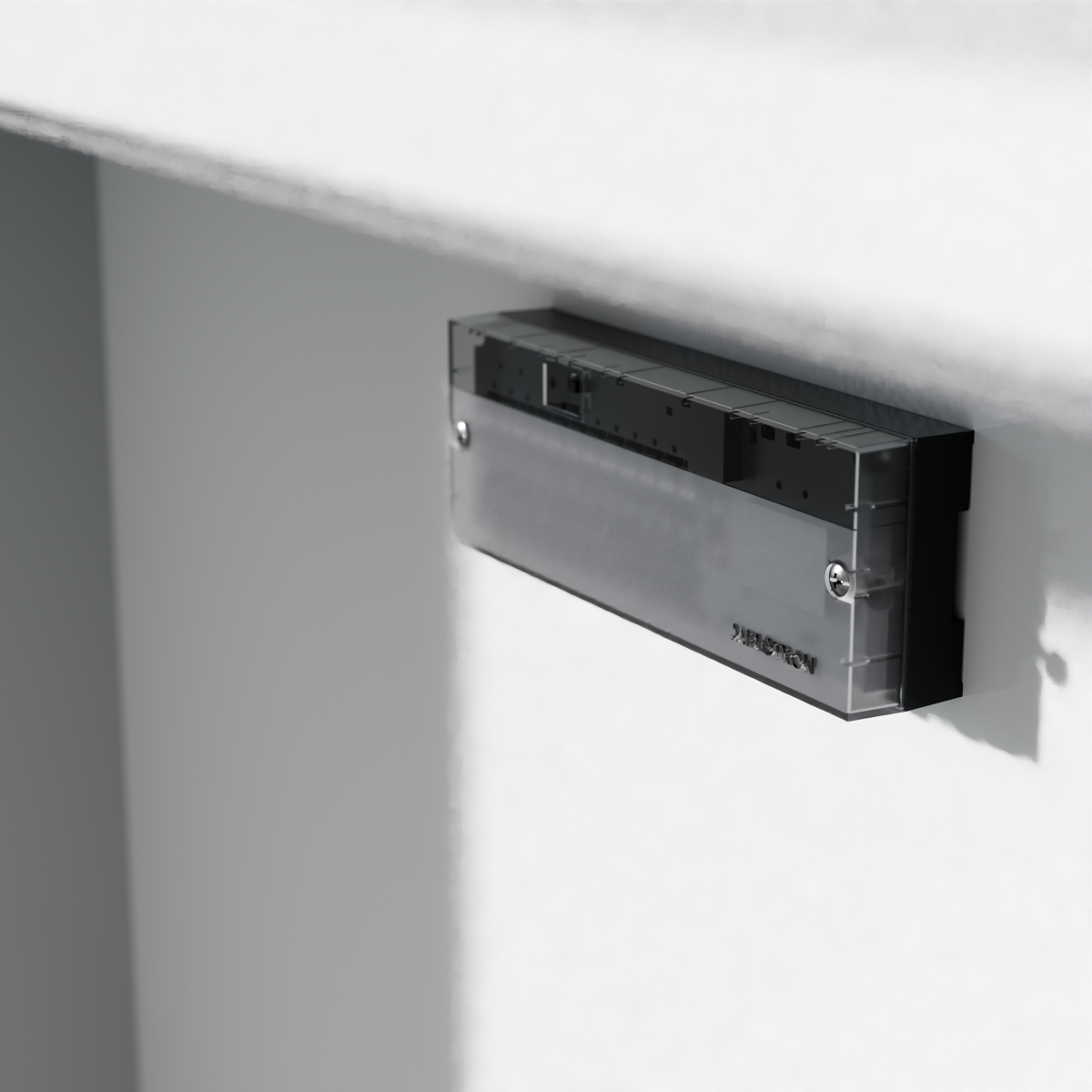

- Flexible Montage – Wand, Rohr (PE-Streifen) oder DIN-Schiene
- Kompakte Bauform – nur 245 × 90 × 50 mm, Schutzklasse II, IP20
- Kompatibel mit Zentralen JA-103K und JA-107K
- Konfiguration über F-Link Software, Fernsteuerung über MyJABLOTRON App
Intelligente Schutzfunktionen
Das JB-128N verfügt über einen integrierten Einfrierschutz, der bei Kommunikationsverlust zur Zentrale automatisch alle Heizkreise periodisch aktiviert (Standard: nach 24 h, 20 min Ein, alle 4 h wiederholend). Ein Ventil-Frostschutz verhindert das Festsitzen inaktiver Ventile durch wöchentliche Betätigung (Sonntag 02:00 Uhr, 5 min). Der Überhitzungsschutz schaltet die Ausgänge bei Kommunikationsausfall nach 20 Minuten ab.
Technische Daten
| Parameter | Wert |
|---|---|
| Versorgungsspannung | 230 V AC, 50 Hz |
| Anzahl Ausgänge | 12 (thermoelektrische Stellantriebe) |
| Max. Stromverbrauch | 1,8 A |
| Leistungsaufnahme | max. 2,3 W / Leerlauf 0,8 W |
| BUS-Anschluss | 12 V DC (8–15 V) |
| Ausgang Umwälzpumpe | 1 A / 230 V AC |
| Schutzgrad / Schutzklasse | IP20 / Klasse II |
| Abmessungen (L × B × H) | 245 × 90 × 50 mm |
| Betriebstemperatur | +5 °C bis +45 °C |
| Installationsart | Wand / Rohr / DIN-Schiene |
| Kompatible Zentralen | JA-103K, JA-107K |
| Normen | EN 50130-4, EN 55032, EN 62368-1, EN IEC 63000, EN 60730-1 |
Hinweis: Das JB-128N ist eine Komponente des Jablotron JA-100 Systems und erfordert eine kompatible Zentrale (JA-103K oder JA-107K). Die Installation muss durch einen geschulten Techniker mit gültigem Jablotron-Zertifikat erfolgen.
| Kurzbeschreibung 1: | Heizungssteuerung, Auto-Modus, Ausgängen |
|---|---|
| Kurzbeschreibung 2: | Jablotron, Steuerungsmodul |
| Abmessung: | 245 × 90 × 50 mm |
|---|---|
| Betriebsfeuchtigkeit: | bis zu 80% |
| Funk / Bus: | Bus |
| Kompatibel mit: | JA-103K, JA-107K |
| Schutzklasse: | IP20 |
