Auf einen Blick

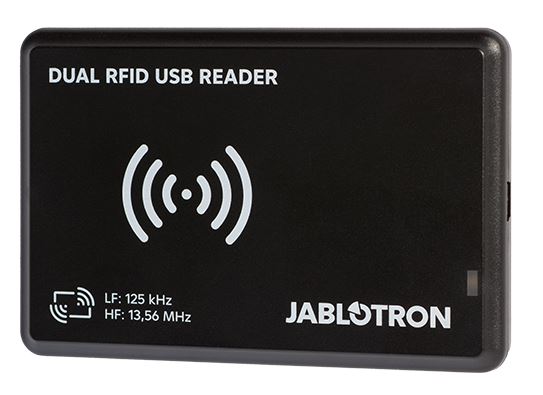

• Zwei Frequenzen: 125 kHz (EM Marin) und 13,56 MHz (MIFARE Classic, Plus, DESFire EV1–EV3; ISO/IEC 14443 Typ A); ab Werk beide gleichzeitig aktiv
• Direkt in F-Link: Der Code landet im gewählten Feld „Karte Nr. 1“ oder „Karte Nr. 2“ des Benutzers – kein Abtippen, keine Zifferndreher
• Ohne Treiber: Zusammengesetztes USB-Gerät, Windows 10 und 11 erkennen es automatisch; Versorgung über den USB-Port (5 V, typ. 68 mA)
• Lesemodus per Karte: Drei Konfigurationskarten schalten auf nur 125 kHz, nur 13,56 MHz oder beide Frequenzen (Werkseinstellung) – nötig für Dual-Medien wie JA-193J und JA-196J
• Rückmeldung: Rot-grüne LED und Piezo-Signalgeber bestätigen jedes gelesene Medium
• Kompakt: 105 × 70 × 13 mm, 146 g, ABS schwarz mit Gummifüßen; Lesereichweite 3–5 cm
• Einsatz: Errichter bei der Inbetriebnahme, Hotelrezeption, Mitarbeiterverwaltung – überall, wo viele Medien zu verwalten sind

Codeträger einlesen statt abtippen

Wer eine JA-100- oder JA-100+-Anlage mit vielen Nutzern in Betrieb nimmt, liest die Karten und Schlüsselanhänger mit dem JA-191T am PC ein: F-Link öffnen, im Menü „Benutzer“ das Feld „Karte Nr. 1“ oder „Karte Nr. 2“ anklicken, Medium auf das Lesegerät legen – der Code wird direkt eingetragen. Das spart bei der Erstinstallation Zeit und vermeidet Tippfehler; in Hotels oder Firmen lassen sich Medien später genauso bequem nachpflegen.

125 kHz und 13,56 MHz in einem Gerät

Das JA-191T liest EM-Marin-Medien mit 125 kHz (JA-190J, JA-192J, JA-194J, JA-195J) und MIFARE-Medien mit 13,56 MHz (MIFARE Classic UID 4B/7B, MIFARE Plus, MIFARE DESFire EV1/EV2/EV3) nach ISO/IEC 14443 Typ A. Ab Werk sind beide Frequenzen aktiv (Modus 3). Dual-Medien wie JA-193J oder JA-196J tragen zwei Codes; dafür stellt man mit einer der drei beiliegenden Konfigurationskarten den Modus auf die Frequenz, die die Bedienteile der Anlage nutzen – Modus 1 nur 125 kHz, Modus 2 nur 13,56 MHz. Ein Doppelpiepton bestätigt die Umschaltung.

Anschluss und Betrieb

Das Lesegerät ist ein zusammengesetztes USB-Gerät: an einen USB-Port eines Windows-10- oder Windows-11-Rechners anschließen, fertig – ein Treiber ist nicht nötig. Es wird über USB versorgt (5 V, typisch 68 mA, maximal 118 mA bzw. 0,59 W). Die rote LED zeigt Betriebsbereitschaft, beim Lesen blinkt die grüne LED 200 ms und der Piezo-Signalgeber piept. Das Gehäuse aus ABS steht mit Gummifüßen auf dem Tisch; zugelassen für Innenräume (Umweltklasse II, –10 °C bis +40 °C).

Technische Daten

Verfügbare Varianten

• JA-191T – duales USB-Lesegerät 125 kHz + 13,56 MHz (dieser Artikel)
• JA-190T – Vorgänger, nur 125 kHz (nicht mehr im Sortiment, keine Shop-Seite)

Lieferumfang

• 1× Lesegerät JA-191T
• 1× USB-Kabel USB-A auf Mini-B, 1,8 m
• 3× Konfigurationskarte (Modus 1, 2, 3)
• Merkblatt

Passendes Zubehör (Cross-Selling)

• JA-190J RFID-Karte 125 kHz
• JA-192J RFID-Schlüsselanhänger 125 kHz
• JA-193J Dualkarte LF-HF UID
• JA-196J Dual-Tag LF-HF UID
• JA-197J Dual-Leder-Schlüsselanhänger LF-HF UID
• JA-198J Dual-Transponder

Hinweis: Das JA-191T liest Medien nur am PC ein; die Berechtigung wird in F-Link vergeben und an den Bedienteilen der Anlage genutzt. Dual-Medien (z. B. JA-193J, JA-196J) tragen zwei Codes – vor dem Einlesen den Lesemodus auf die Frequenz der Bedienteile stellen. Angaben laut Jablotron-Handbuch MZZ531000.
