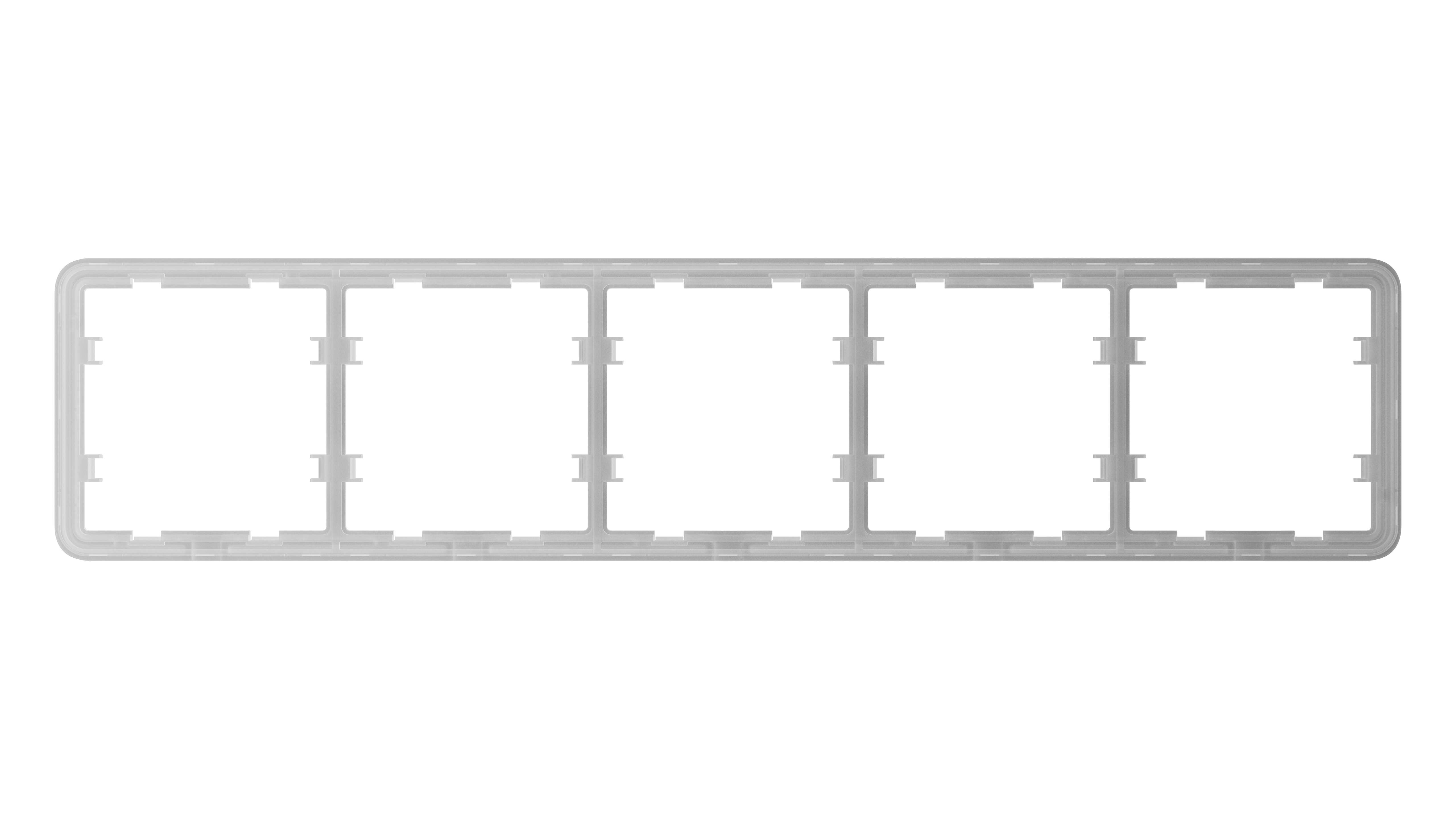

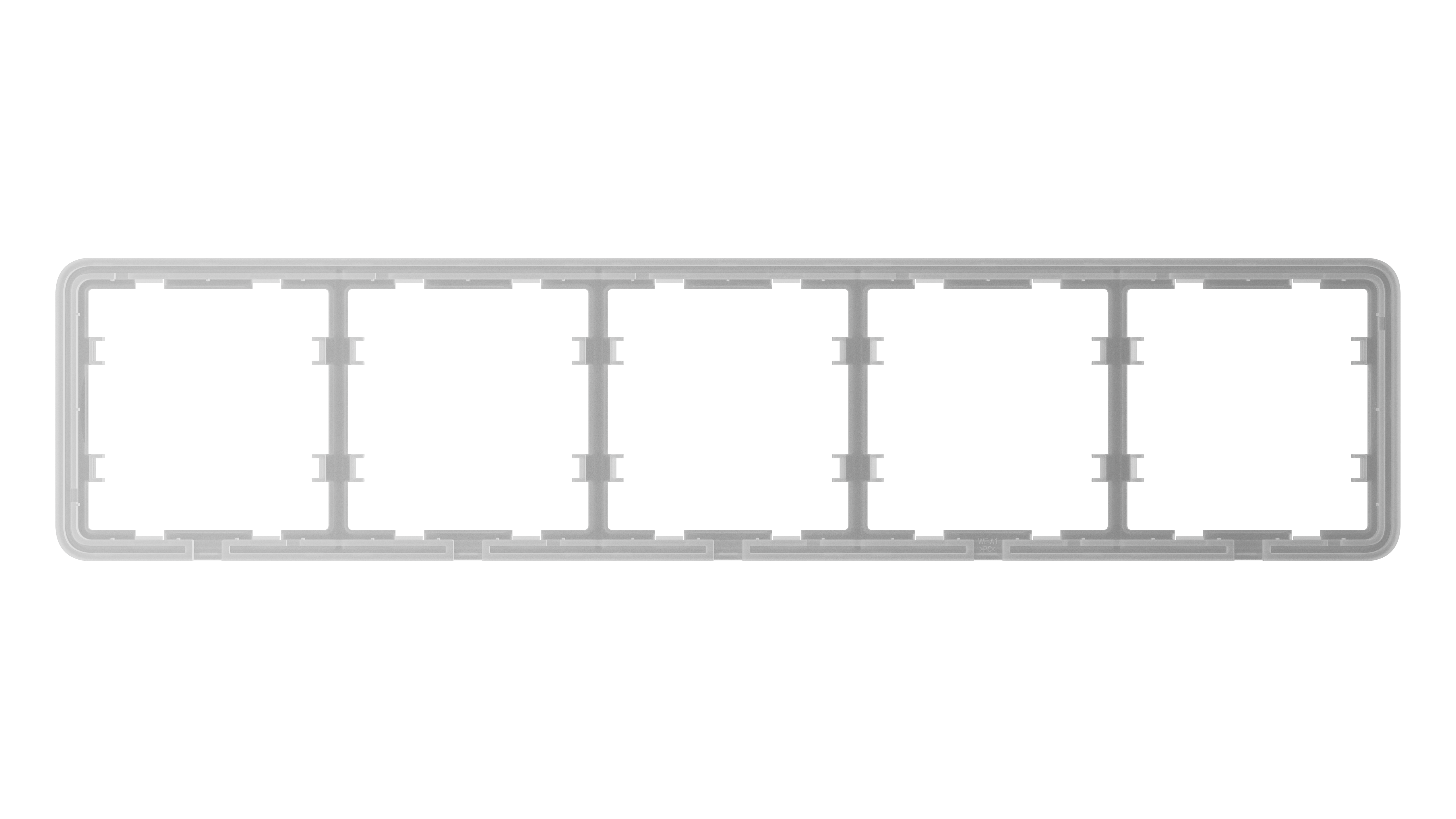

Frame (5 seats) | EPS Ajax

Auf einen Blick

• Funktion: waagerechter Rahmen, der fünf Ajax-Schalter, -Steckdosen oder -Blindabdeckungen zu einer Einheit zusammenfasst
• Plätze: 5, in einer Reihe nebeneinander
• Maße: 82,8 × 366,5 × 6,3 mm, Gewicht 34 g
• Aufbauhöhe: nur 6,3 mm über der Wand
• Schutzart: IP20, ausschließlich für Innenräume
• Kombinierbar: LightSwitch, Outlet (LAN), smarte Steckdosen und CoverPlate in beliebiger Mischung

Fünf Geräte, eine durchgehende Front

Sobald mehr als ein Gerät der Ajax-Schalter- und -Steckdosenserie in einer Reihe sitzt, braucht es einen Frame. Er hält die einzelnen Cores auf Abstand, gibt der Reihe einen gemeinsamen Außenrand und lässt die Fugen zwischen den Abdeckungen gleichmäßig verlaufen — die Reihe wirkt dann wie ein Bauteil statt wie fünf einzeln gesetzte Dosen. Der Rahmen ist rein mechanisch, hat keine Elektronik und wird nicht in ein Ajax-System eingelernt. Innerhalb der fünf Plätze ist die Bestückung frei: LightSwitch-Panels, Netzwerkdosen und Blindabdeckungen lassen sich beliebig mischen.

Technische Daten

Verfügbare Varianten

• waagerecht: 2 Plätze 153,5 mm (16 g), 3 Plätze 224,5 mm (22 g), 4 Plätze 295,5 mm (28 g), 5 Plätze 366,5 mm (34 g)
• senkrecht: dieselben Größen als „vertical", Breite und Länge getauscht

Lieferumfang

• 1× Frame (5 seats), waagerecht — ohne Cores und ohne Abdeckungen

Passendes Zubehör (Cross-Selling)

• OutletCore (LAN) [55] mit Solo-, Side- oder CenterCover (LAN) — Netzwerkdosen für die Reihe
• CoverHolder [55] mit CoverPlate-Abdeckung — verschließt einen ungenutzten Platz
• Ajax LightSwitch und Ajax Steckdosen — smarte Geräte im gleichen Design

Hinweis: Der Rahmen ist ein Bauteil des Ajax-Bausatzes; Cores und Abdeckungen werden einzeln bestellt. Reihen, in denen eine smarte Steckdose steckt, sind ausschließlich waagerecht möglich. Einbau nur im Innenbereich und nur durch eine Elektrofachkraft. Ein Rahmenmaterial gibt Ajax nicht an.
