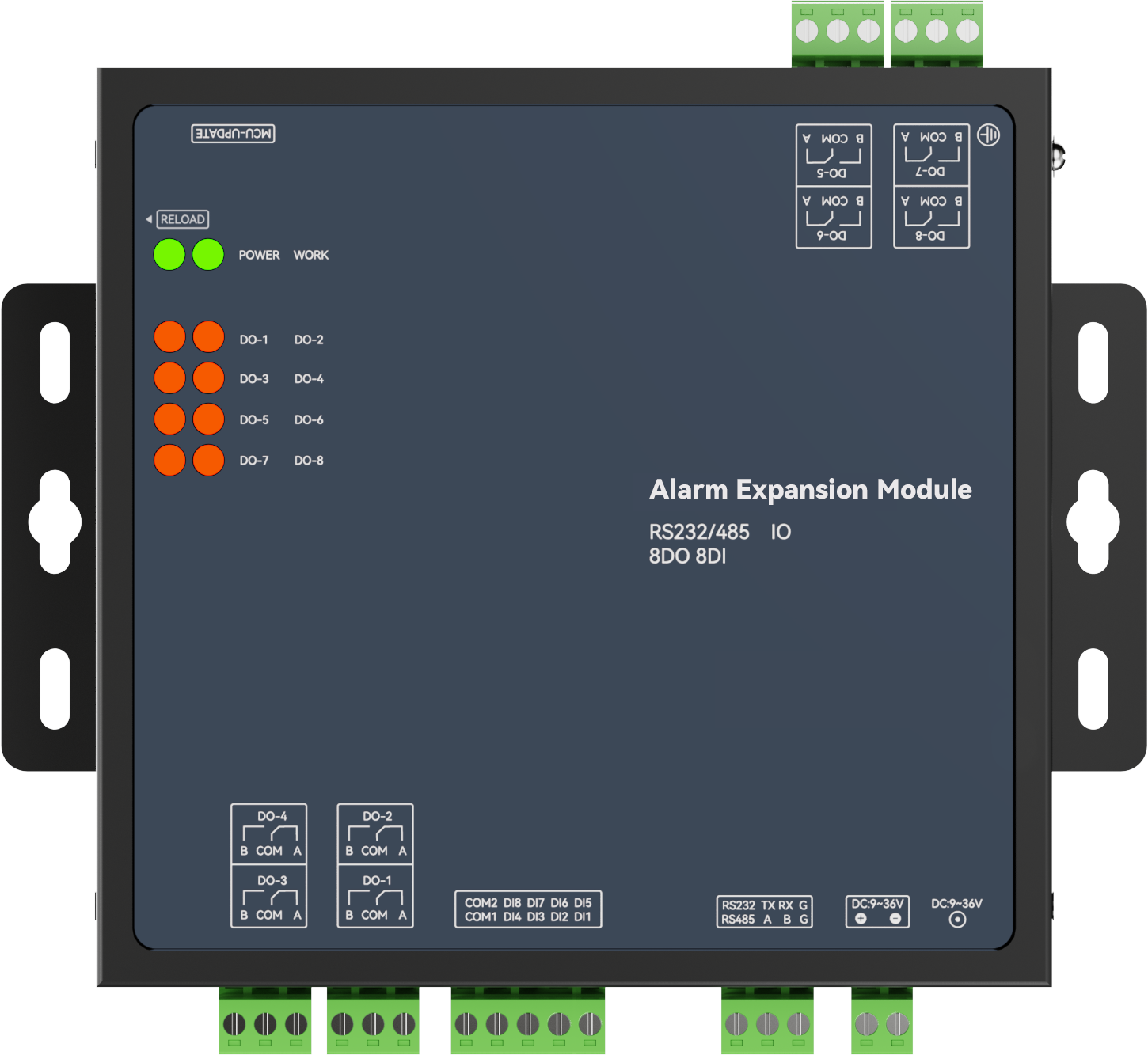

HY-AM08E Alarm-Erweiterungsmodul 8 Eingänge 8 Ausgänge | EPS Dahua
Produktinformationen "HY-AM08E Alarm-Erweiterungsmodul 8 Eingänge 8 Ausgänge"
Auf einen Blick
- Typ: Alarm-Erweiterungsmodul für Ein- und Ausgangssignale
- Kanäle: 8 Alarmeingänge und 8 Alarmausgänge
- Schnittstellen: RS485 oder RS232 (nicht gleichzeitig), USB Type-C für Updates
- Spannungsversorgung: 9-36 V DC
- Einsatzbereich: -30 °C bis +75 °C, Metallgehäuse zur Wandmontage
16 Kanäle für zusätzliche Melder und Steuerungen
Das DHI-HY-AM08E stellt 8 digitale Eingänge und 8 digitale Ausgänge bereit. Jeder Kanal lässt sich als potenzialfreier Kontakt (dry contact) oder als spannungsbehafteter Kontakt (wet contact) betreiben; ab Werk sind alle Kanäle auf potenzialfreien Kontakt eingestellt. So binden Sie zusätzliche Melder, Relais oder Aktoren an eine bestehende Zentrale an, ohne diese austauschen zu müssen.
Industrietaugliche Bauweise
Ein ARM-Cortex-M4-Controller mit 120 MHz sorgt für schnelle Signalverarbeitung. Der weite Versorgungsbereich von 9 bis 36 V DC mit Überstrom- und Verpolungsschutz erlaubt den Betrieb an vorhandenen Netzteilen. Das Metallgehäuse ist für die Wandmontage vorgesehen und arbeitet zuverlässig von -30 °C bis +75 °C - geeignet für Gebäudetechnik, Industrieanlagen, Umweltüberwachung, Verkehrstechnik, Ver- und Entsorgung sowie Brandmeldetechnik.
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Prozessor | ARM Cortex-M4, 120 MHz |
| Alarmeingänge | 8 Kanäle, dry/wet contact (Werkseinstellung: dry contact) |
| Alarmausgänge | 8 Kanäle, dry/wet contact (Werkseinstellung: dry contact) |
| Schnittstellen | 1× RS485, 1× RS232 (nicht gleichzeitig nutzbar), 1× USB Type-C (Firmware-Update) |
| Spannungsversorgung | 9-36 V DC |
| Stromaufnahme | Standby 32 mA / Betrieb 306 mA / max. 320 mA (bei 12 V) |
| Montage | Wandmontage |
| Abmessungen | 154,5 × 142,5 × 37,5 mm |
| Gewicht | 0,6 kg |
| Gehäusematerial | Metall, Farbe Grau |
| Betriebstemperatur | -30 °C bis +75 °C |
| Lagerbedingungen | 0 °C bis +85 °C, 5-95 % RH (nicht kondensierend) |
| Zertifizierung | CE, RoHS |
Lieferumfang
- 1× Dahua DHI-HY-AM08E Alarm-Erweiterungsmodul
Hinweis: Die Einbindung erfolgt über RS485 bzw. RS232 - bitte vorab prüfen, ob die vorgesehene Zentrale bzw. Steuerung die Schnittstelle und das Protokoll unterstützt.
| Alarmeingänge: | 8 |
|---|---|
| Anschlüsse: | RS232, RS485, USB-C |
| Spannungsversorgung: | 9-36 V DC |
| Serie: | WizMind |
