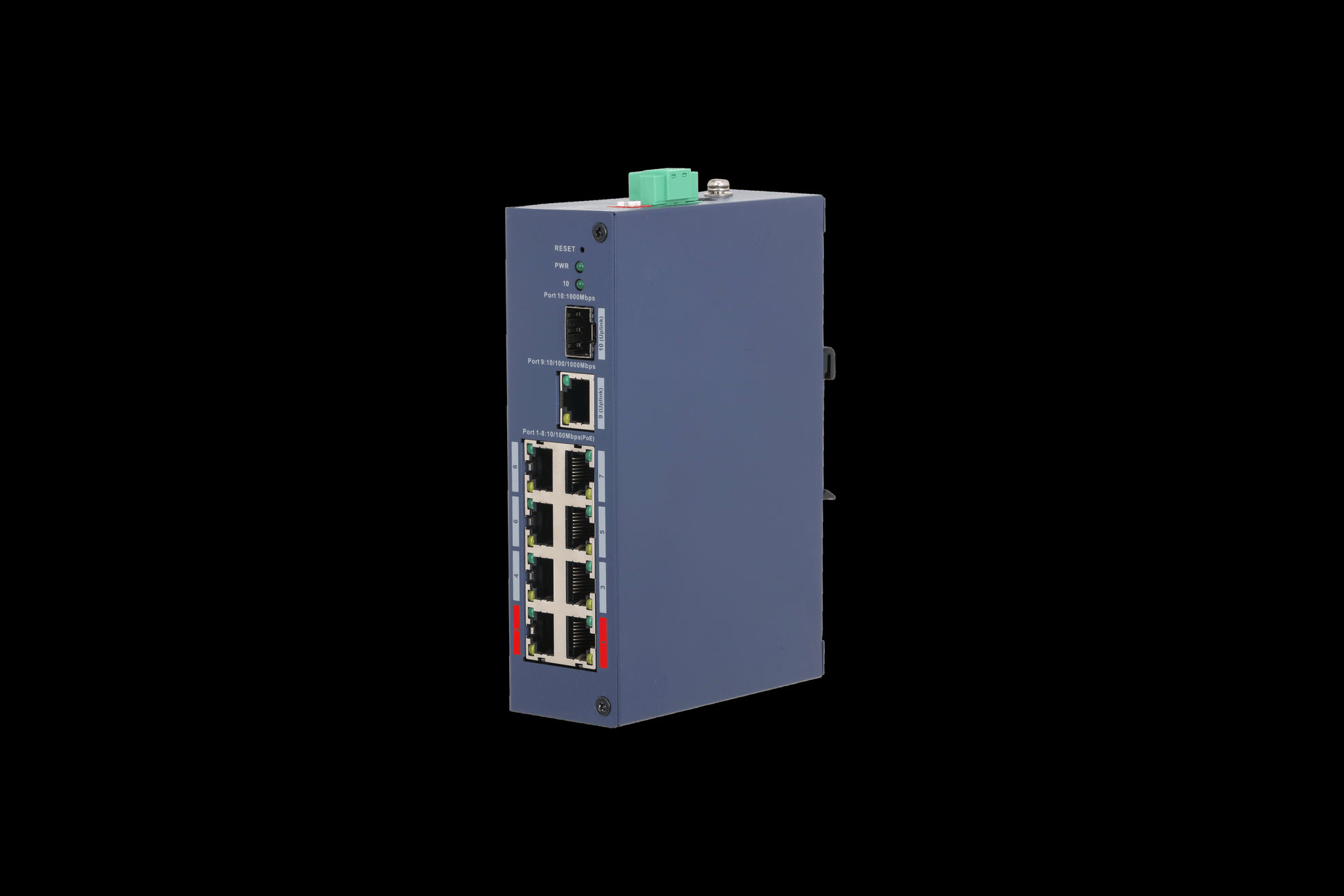

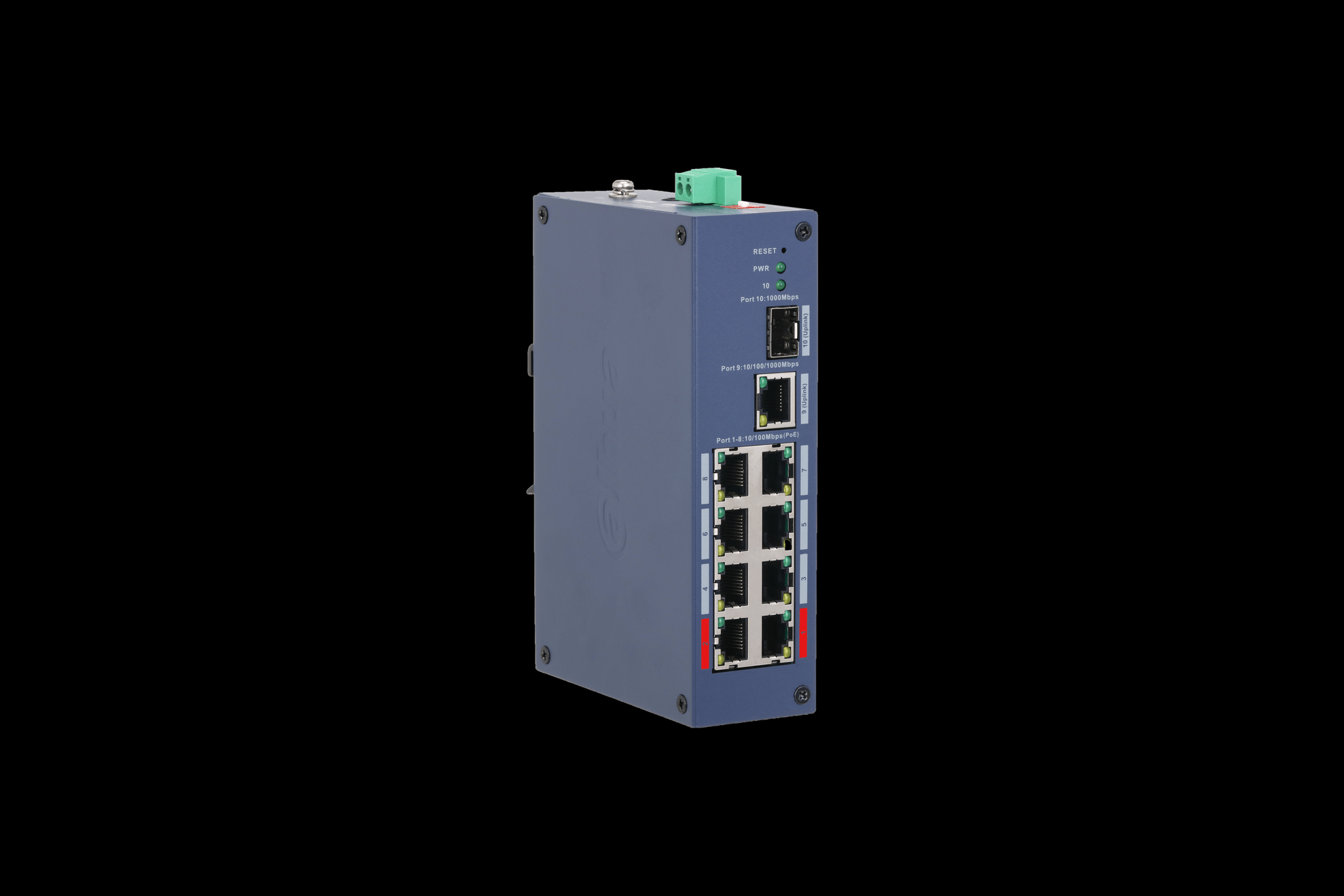

Dahua D-CHS4110-8ET-110 Cloud Managed Switch – 10 Ports, 8x PoE mit 110 W Budget
Der Dahua D-CHS4110-8ET-110 ist ein robuster Cloud-Managed-Switch mit 10 Ports und speziell auf den Aufbau von Videoüberwachungsnetzen zugeschnitten. Acht Fast-Ethernet-Ports versorgen Kameras und Access-Points direkt über PoE, ein Gigabit-RJ-45-Port und ein SFP-Steckplatz stehen als Uplink zum Rekorder oder Backbone bereit. Ein leistungsstarker Switch-Chip mit großem Puffer sorgt dafür, dass auch mehrere hochauflösende Videostreams ruckelfrei durchlaufen.
Das Besondere: Der Managed-Modus lässt sich per DIP-Schalter ein- und ausschalten. Eingeschaltet stehen lokales Web-Management und die Cloud-Verwaltung über die DoLynk Care App zur Verfügung – mit Topologie-Ansicht, Gerätestatus, Echtzeit-Alarmen und Push-Benachrichtigungen. Ist keine Konfiguration nötig, arbeitet der Switch als reines Plug-and-Play-Gerät. So passt sich ein einziges Modell sowohl der kleinen Einfamilienhaus-Installation als auch dem verwalteten Werksnetz an.
Leistung, wo sie gebraucht wird: Die roten Ports 1 und 2 liefern nach IEEE 802.3bt und Hi-PoE bis zu 90 W pro Port und damit genug Reserve für PTZ-Kameras, beheizte Gehäuse oder leistungshungrige Access-Points. Die Ports 3 bis 8 stellen jeweils bis zu 30 W bereit, das Gesamtbudget beträgt 110 W. Mit aktiviertem Extend-Modus überbrückt PoE Strecken von bis zu 250 Metern – Zwischenverteiler oder Repeater entfallen. Der integrierte PoE-Watchdog überwacht den Datenverkehr jedes Ports und startet einen hängenden Kameraport nach zwei Minuten ohne Traffic automatisch neu; das erspart teure Vor-Ort-Einsätze. Loop Protection erkennt versehentlich verlegte Ringleitungen und verhindert Broadcast-Stürme, bevor das Netz zusammenbricht.
Gebaut für raue Umgebungen: Das lüfterlose Vollmetallgehäuse mit staubdichter Bauform erreicht IP30 und IK06 und arbeitet von -30 bis +65 °C – geeignet für Technikschränke, Werkshallen, Parkanlagen und Außenverteiler. EMV-Festigkeit sowie Schutz gegen Überspannung, Überstrom, statische Entladung und Blitzimpulse (Gleichtakt 4 kV) sichern die Elektronik ab. Die Montage erfolgt auf DIN-Hutschiene oder als Tischgerät, die Spannungsversorgung kann über Klemmblock und DC-Buchse redundant ausgeführt werden.
Technische Daten
| Modell | D-CHS4110-8ET-110 |
| Hersteller | Dahua Technology |
| Produkttyp | Hardened Cloud Managed Switch mit PoE |
| Layer | Layer 2 |
| Switching-Kapazität | 5,6 Gbps |
| Paket-Weiterleitungsrate | 4,17 Mpps |
| Ports 1–8 | 8 x RJ-45 10/100 Mbps (PoE) |
| Port 9 | 1 x RJ-45 10/100/1000 Mbps (Uplink) |
| Port 10 | 1 x SFP 1000 Mbps (Uplink) |
| PoE-Standards | IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt, Hi-PoE |
| PoE-Leistung | Port 1–2 max. 90 W, Port 3–8 max. 30 W, gesamt max. 110 W |
| PoE-Pinbelegung | 1, 2, 4, 5 (V+) / 3, 6, 7, 8 (V–) |
| PoE-Management | PoE-Verbrauchsmanagement, PoE ein/aus, Abschaltung bei Überlast, Green PoE |
| Long-Distance-PoE | Ja, bis 250 m (Aushandlung auf 10 Mbps reduziert) |
| DIP-Schalter | Managed-Modus (werkseitig ein), Extend-Modus (250 m), PoE-Watchdog |
| PoE-Watchdog | Überwacht Port 1–8; Neustart des Ports nach 2 Minuten ohne Datenverkehr |
| Reset-Taste | 1 |
| Kommunikationsstandards | IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ab, IEEE 802.3z |
| MAC-Adresstabelle | 8K |
| Paketpuffer | 4 Mbit |
| Jumbo Frames | 9.216 Byte |
| VLAN | Portbasiertes VLAN, 32 VLANs |
| Port-Funktionen | IEEE 802.3x Flusskontrolle, Unknown-Unicast-Unterdrückung, Multicast- und Broadcast-Storm-Control, Port-Self-Loop-Detection |
| Mirroring | Lokales Port-Mirroring, N:1-Mirroring |
| Zuverlässigkeit | LLDP, Loop Protection |
| DHCP | DHCP-Client |
| Sicherheit | Port-Isolation |
| Geräteverwaltung | Web-Management, Cloud-Management (DoLynk Care), Logs, Störungsalarm |
| Stromversorgung | Externe redundante Versorgung (Klemmblock und DC): 48–57 V DC, 2,5–2,1 A |
| Leistungsaufnahme | Leerlauf 3,5 W, Volllast 119 W |
| Betriebstemperatur | -30 bis +65 °C |
| Betriebsfeuchte | 10–90 % rF (nicht kondensierend) |
| Lagertemperatur | -40 bis +85 °C |
| Lagerfeuchte | 5–95 % rF (nicht kondensierend) |
| Schutzart | IP30, IK06 |
| Statikschutz | Luftentladung 8 kV, Kontaktentladung 6 kV |
| Überspannungsschutz | Gleichtakt 4 kV, Gegentakt 2 kV |
| MTBF | 1.014.663,76 Stunden |
| Gehäusematerial | Eisen (Vollmetall, lüfterlos) |
| Abmessungen | 154,4 x 110,4 x 42 mm (L x B x H) |
| Verpackungsmaße | 299 x 164 x 72 mm (L x B x H) |
| Nettogewicht | 0,42 kg |
| Bruttogewicht | 1,2 kg |

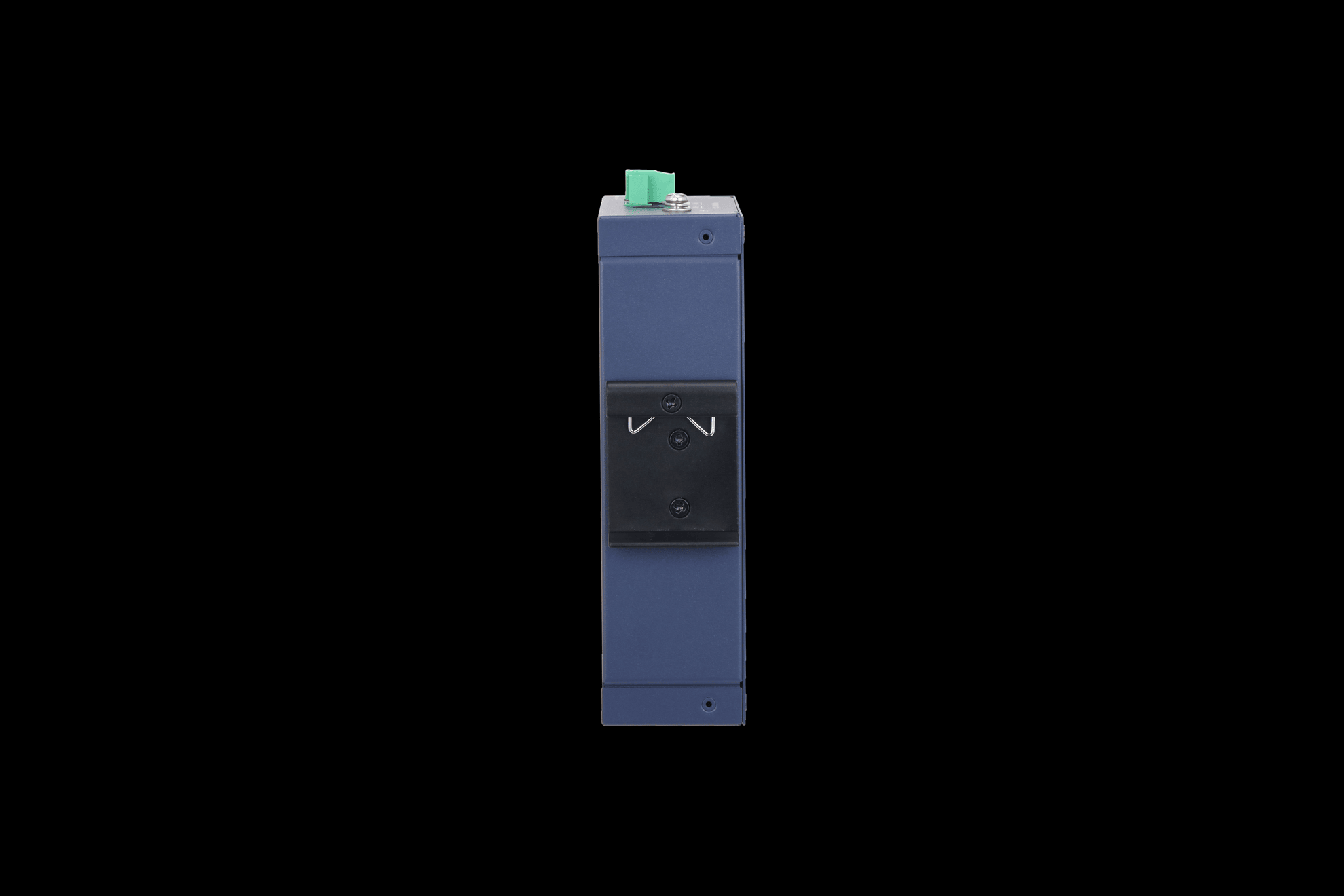

| Montage | DIN-Hutschiene, Tischmontage |
| Zertifizierung | CE |
Ihre Vorteile auf einen Blick
- Managed- und Unmanaged-Betrieb per DIP-Schalter umschaltbar – kein Konfigurationsaufwand, wenn keiner nötig ist
- Cloud-Verwaltung und Echtzeit-Monitoring über die DoLynk Care App inklusive Push-Benachrichtigungen
- Netzwerk-Topologie-Visualisierung per LLDP für schnelle Fehlersuche und Fernwartung
- Port 1 und 2 mit bis zu 90 W (IEEE 802.3bt / Hi-PoE) für PTZ-Kameras, Heizgehäuse oder WLAN-Access-Points
- Long-Distance-PoE bis 250 m Kabelweg – auch weit entfernte Kameras ohne Zwischenverteiler
- PoE-Watchdog startet hängende Kameraports automatisch neu und spart Vor-Ort-Einsätze
- Loop Protection erkennt Schleifen und verhindert Broadcast-Stürme
- Lüfterloses Vollmetallgehäuse mit IP30/IK06 für -30 bis +65 °C, Einsatz innen und außen
- Schutz gegen Überspannung, Überstrom, statische Entladung und Blitzimpulse
- Flexible Montage auf DIN-Hutschiene oder als Tischgerät, redundante Spannungsversorgung
Lieferumfang
- 1x Dahua D-CHS4110-8ET-110 Cloud Managed Switch
- 1x Netzteil
- 1x Netzkabel
- 1x Klemmblock (Terminal Block)
- 1x Kurzanleitung (User Manual)
- 1x Hinweisblatt zu rechtlichen und regulatorischen Informationen
Passendes Zubehör
- GSFP-1310T-20-SMF – SFP-Modul 1,25G 1310/1550 nm, 20 km, LC, Singlemode
- GSFP-1310R-20-SMF – SFP-Modul 1,25G 1550/1310 nm, 20 km, LC, Singlemode
- GSFP-1310-20-SMF – SFP-Modul 1,25G 1310 nm, 20 km, LC, Singlemode
- GSFP-850-MMF – SFP-Modul 1,25G 850 nm, 550 m, LC, Multimode
- Dahua IP-Kameras und NVR-Rekorder als passende PoE-Endgeräte
