D-PFM800-4K-B10 | EPS Dahua

1 Artikel auf Lager

Art.-Nr.: d-pfm800-4k-b10

Lief-Art.Nr.: DH-PFM800-4K-B10

EAN: 6937552428980

Breite: 90mm

Höhe: 220mm

Länge: 100mm

Gewicht: 0.2kg

Produktinformationen "D-PFM800-4K-B10"

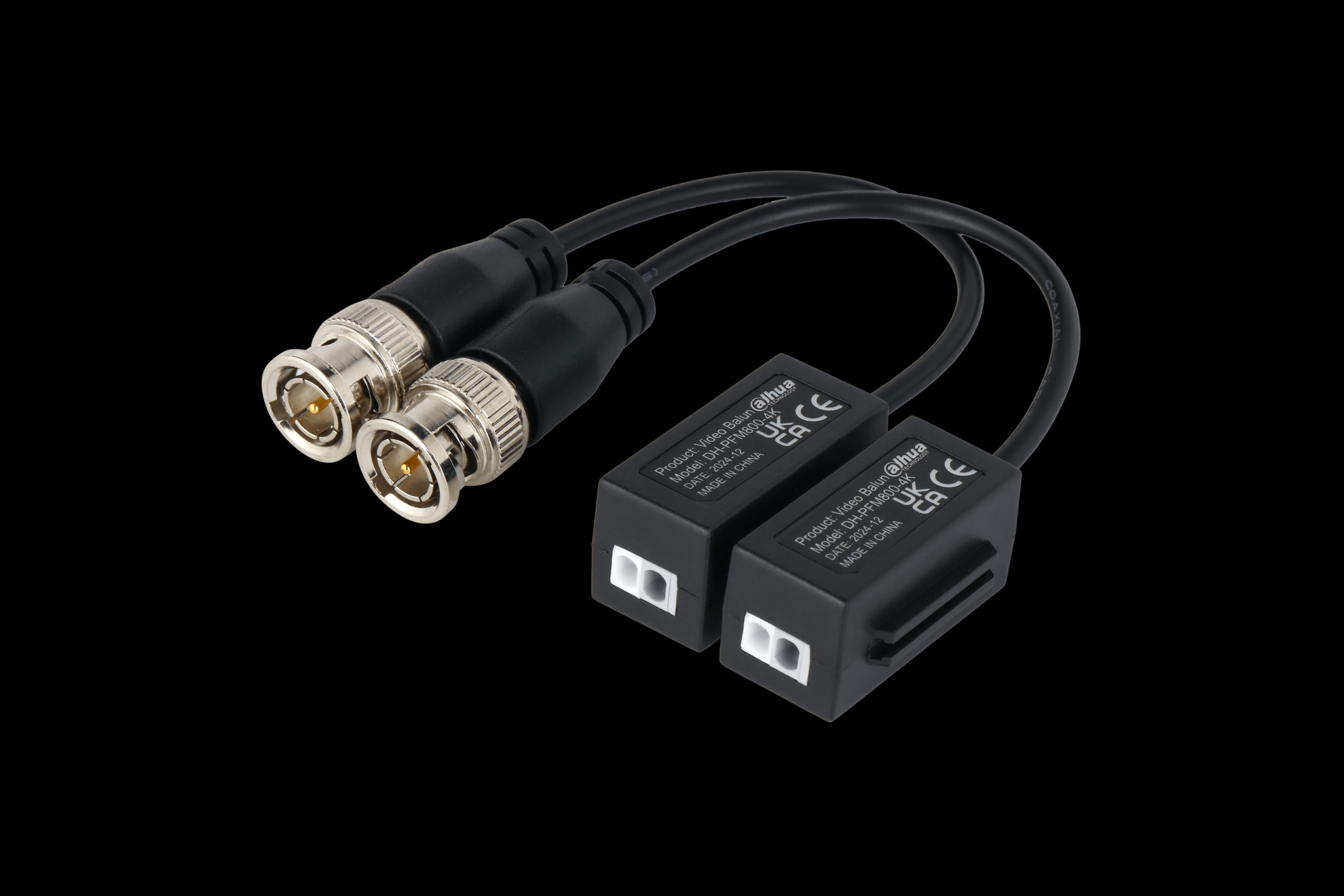

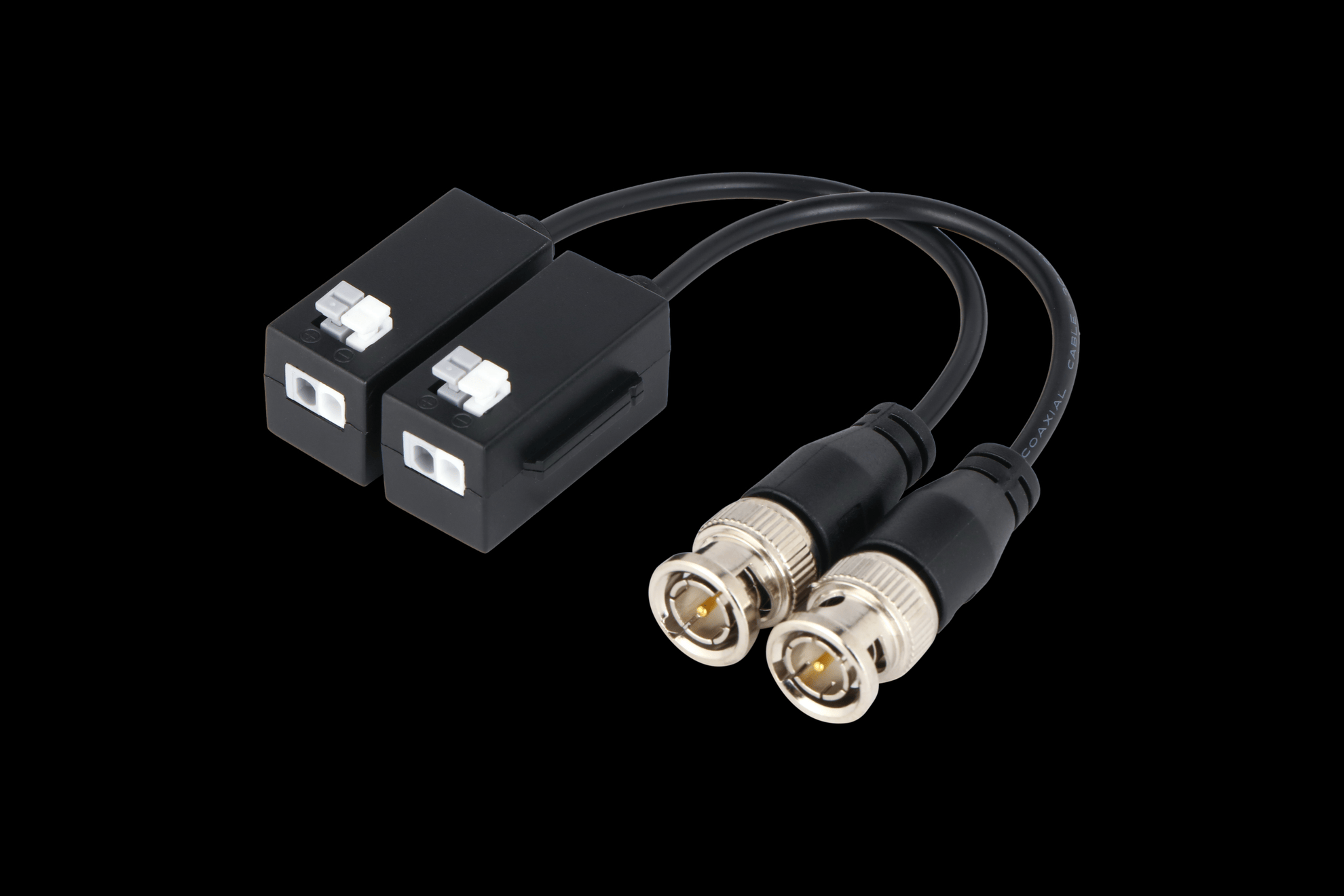

Dahua D-PFM800-4K - Passiver Video-Balun für HD-Video über Netzwerkkabel

Short Facts:

Reichweite: bis 400 m bei 720p, 250 m bei 1080p, 200 m bei 4 MP/5 MP/4K
Formate: HDCVI, TVI, AHD und CVBS - 1 Kanal analoges HD-Video
Passiv: keine Stromversorgung, kein Netzteil erforderlich
Anschluss: BNC-Stecker (männlich) und steckbare Schraubklemme für Twisted Pair
Schutz: Störfestigkeit über 60 dB, ESD-Schutz Level 3 nach IEC 61000-4-2
Verpackungseinheit: 10 Stück pro Box

Koaxialkabel sparen, Netzwerkkabel nutzen

Der D-PFM800-4K überträgt analoge HD-Videosignale über verdrillte Adernpaare statt über Koaxialkabel. Damit lässt sich in Gebäuden die bereits vorhandene oder ohnehin geplante CAT5e-/CAT6-Verkabelung für die Videoüberwachung nutzen. Das reduziert Materialkosten, spart Platz in Kabelkanälen und macht Nachrüstungen deutlich einfacher, weil kein separates Koaxialkabel bis zum Rekorder gezogen werden muss.

Passiv - und damit wartungsfrei

Der Balun arbeitet vollständig passiv: Er benötigt keine Betriebsspannung, kein Steckernetzteil und keine Konfiguration. Zwei Baluns bilden eine Übertragungsstrecke - einer an der Kamera, einer am Rekorder. Es gibt keine Elektronik, die ausfallen kann, und keine zusätzliche Stromversorgung, die an schwer zugänglichen Montageorten bereitgestellt werden müsste.

Stabiles Bild auch auf langen Strecken

Durch die symmetrische Übertragung auf dem Twisted Pair werden Gleichtaktstörungen wirksam unterdrückt - die Störfestigkeit liegt bei über 60 dB. Zusammen mit dem Schutz gegen Überspannung und elektrostatische Entladungen (ESD Level 3, Kontakt- und Luftentladung nach IEC 61000-4-2) bleibt das Bild auch dann sauber, wenn Leitungen parallel zu Energiekabeln verlaufen oder Außenbereiche angebunden werden.

Für alle gängigen HD-Analog-Systeme

Ob Dahua HDCVI, HD-TVI, AHD oder klassisches CVBS: Der PFM800-4K ist formatübergreifend einsetzbar und deckt Auflösungen von 720p über 1080p und 4 MP/5 MP bis 4K ab. Damit ist er sowohl für den Neuaufbau als auch für die Modernisierung bestehender Analoganlagen geeignet.

Technische Daten

Merkmal	Spezifikation
Übertragungskanäle	1 Kanal HDCVI/TVI/AHD/CVBS
Auflösungen	720p / 1080p / 4 MP / 5 MP / 4K
Reichweite 720p	max. 400 m
Reichweite 1080p	max. 250 m
Reichweite 4 MP / 5 MP / 4K	max. 200 m
Übertragungsmedium	UTP CAT5e / CAT6
Störfestigkeit	> 60 dB
Impedanz	Koaxialkabel 75 Ω / Twisted Pair 100 Ω
Videoanschluss	BNC männlich
ESD-Schutz	Kontaktentladung Level 3, Luftentladung Level 3 (IEC 61000-4-2)
Gehäusefarbe	Schwarz
Gehäusematerial	ABS
Abmessungen (L × B × H)	173,8 × 19,5 × 21 mm
Verpackungsmaße (L × B × H)	220 × 100 × 90 mm
Verpackungseinheit	10 Stück pro Box, 30 Boxen pro Umkarton
Nettogewicht	40 g pro Paar
Bruttogewicht	0,56 kg pro Box
Betriebstemperatur	-10 °C bis +55 °C
Betriebsfeuchte	5-95 % RH, nicht kondensierend
Lagertemperatur	-20 °C bis +70 °C
Lagerfeuchte	0-95 % RH, nicht kondensierend
Zertifizierung	CE: EN 55032:2015, EN 55035:2017, EN 61000-3-2:2014, EN 61000-3-3:2013

Lieferumfang

10 × Dahua D-PFM800-4K Passiver Video-Balun (schwarz)
Steckbare Schraubklemmen (vormontiert)

Passendes Zubehör

Dahua HDCVI-Kameras und HDCVI-Rekorder (XVR)
Netzwerkkabel CAT6 als Übertragungsstrecke
Überspannungsschutz für Videoleitungen

Hinweis: Für eine vollständige Übertragungsstrecke werden immer zwei Baluns benötigt - je einer an Kamera- und an Rekorderseite. Der Artikel wird ausschließlich im schwarzen Gehäuse geliefert, weitere Farbvarianten sind herstellerseitig nicht verfügbar.
