Superior MegaHub (without casing) | EPS Ajax

Auf einen Blick

• EN 50131 Grade 3 – MegaHub als Platine für Case E (395) oder Case D (430), funktional identisch mit der Gehäuseversion
• Bis zu 999 Geräte, 1000 Benutzer, 100 Sicherheitsgruppen, 500 Räume, 100 Szenarien
• 8 Fibra-Leitungen mit je bis zu 2000 m, bis 1,2 A je Leitung, Bus-, Ring- oder Baumtopologie
• Ethernet, WLAN und zwei SIM-Karten (2G/LTE), Anschlüsse für externe Antennen
• Externe LED-Platine im Lieferumfang, Anschluss für den Sabotagekontakt des Case
• Case und Akku separat erhältlich

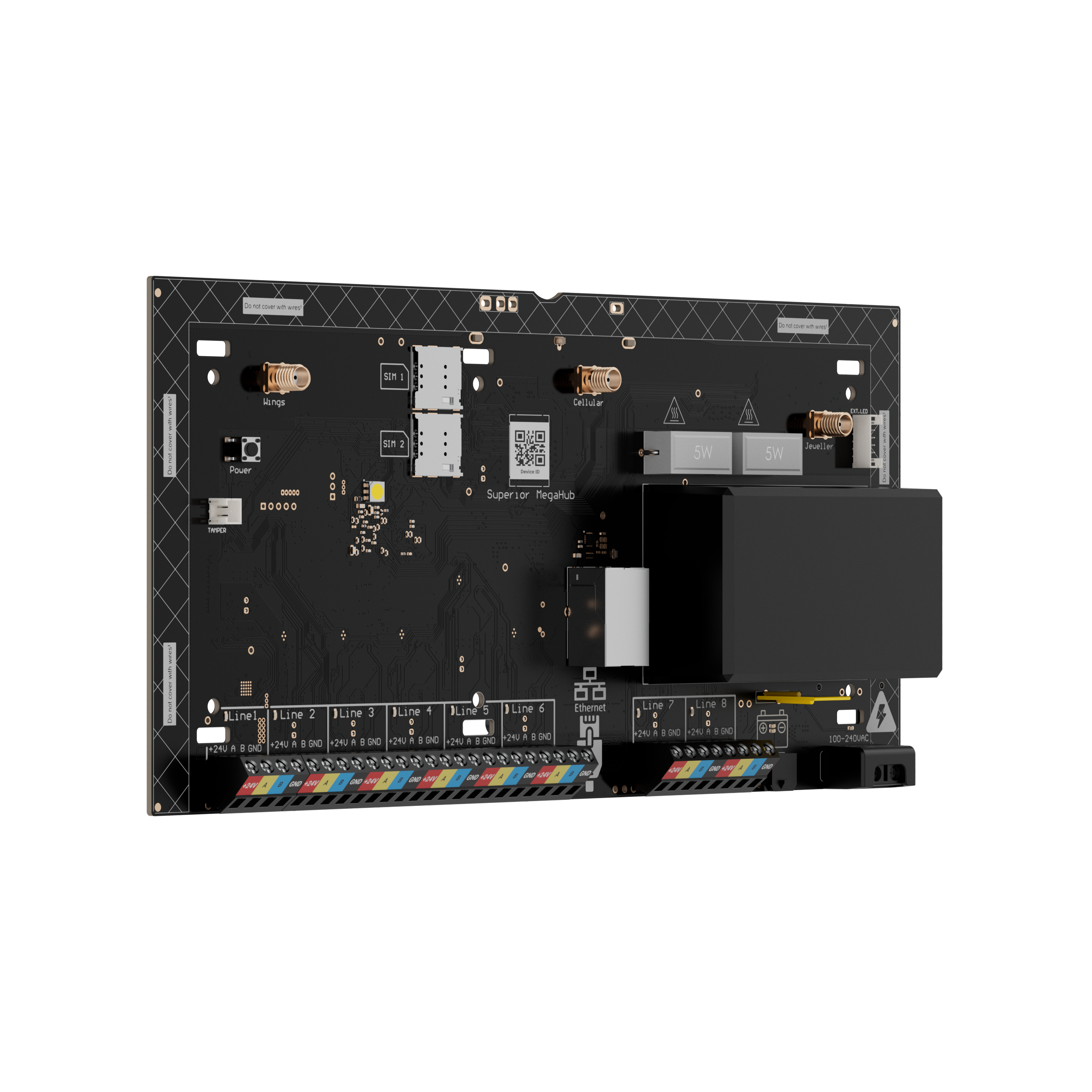

Die MegaHub-Platine für individuelle Installationen

Die Variante ohne Gehäuse liefert die Platine des Superior MegaHub für die Installation in ein Ajax Case: Case E (395) für innen und außen oder Case D (430) für Innenräume. So werden Zentrale, Fibra-Module und Akkus in einem Gehäuse zusammengefasst. Die mitgelieferte LED-Platine zeigt den Zustand der Zentrale außen am Case an. Die Leistungsdaten entsprechen der Gehäuseversion: bis zu 999 Geräte, acht Fibra-Leitungen mit je bis zu 2000 m und 1,2 A, Superior Jeweller und Wings bis 2500 m im freien Feld.

Drei Kommunikationskanäle zur Leitstelle

Ethernet, WLAN (802.11 b/g/n) und zwei Micro-SIM-Karten für 2G und LTE arbeiten parallel mit automatischer Umschaltung. Anschlüsse für eine ExternalAntenna (Jeweller, Wings, LTE) verbessern den Empfang im Schaltschrank, ein beschädigtes Antennenkabel wird gemeldet. Übertragen wird nach SIA DC-09, SurGard (Contact ID) und ADEMCO 685, die Kategorien SP2, SP5 und DP3 sind abgedeckt, Daten sind mit AES 128 verschlüsselt. Fotos der MotionCam-Melder kommen in bis zu 960 × 720 px.

Stromversorgung und Sabotageschutz im Case

Das Netzteil für 100–240 V sitzt auf der Platine, ein 12-V-Akku mit 18 Ah im Case versorgt die Anlage bis zu 60 Stunden. Der Sabotagekontakt des Case wird an die Platine angeschlossen und meldet das Öffnen des Deckels und das Abnehmen von der Wand. Störungen im Funkkanal werden innerhalb von 30 Sekunden erkannt, Geräteauthentifizierung und Frequenzsprungverfahren sichern den Betrieb. Konfiguration, Tests und Wartung erfolgen über die Ajax Apps.

Technische Daten

Verfügbare Varianten

• Superior MegaHub (without casing) – dieser Artikel, Platine
• Superior MegaHub – komplett im Case E (395), Schwarz oder Weiß

Lieferumfang

• 1 × Superior MegaHub Platine
• LED-Platine mit Anschlusskabel
• Netzkabel
• Akku-Anschlusskabel
• Ethernetkabel
• 8 × Abschlusswiderstand 120 Ω
• Schnellstartanleitung

Passendes Zubehör (Cross-Selling)

• Case E (395) – wetterfestes Gehäuse (IP66/IK10) für Zentrale und Akku, Schwarz oder Weiß
• Case D (430) – Innengehäuse für Zentrale, bis zu 8 Fibra-Module und 2 Akkus
• 12-V-Akku 18 Ah – Notstromakku für bis zu 60 Stunden
• ExternalAntenna – externe Antenne für Jeweller, Wings und LTE

Hinweis: Case und Notstromakku sind nicht im Lieferumfang enthalten. Geräte mit älterer Firmware sind auf 250 je Zentrale begrenzt, die übrigen Geräte müssen „999-ready“ sein. Ajax Superior-Produkte werden über akkreditierte Ajax Partner vertrieben und installiert.
