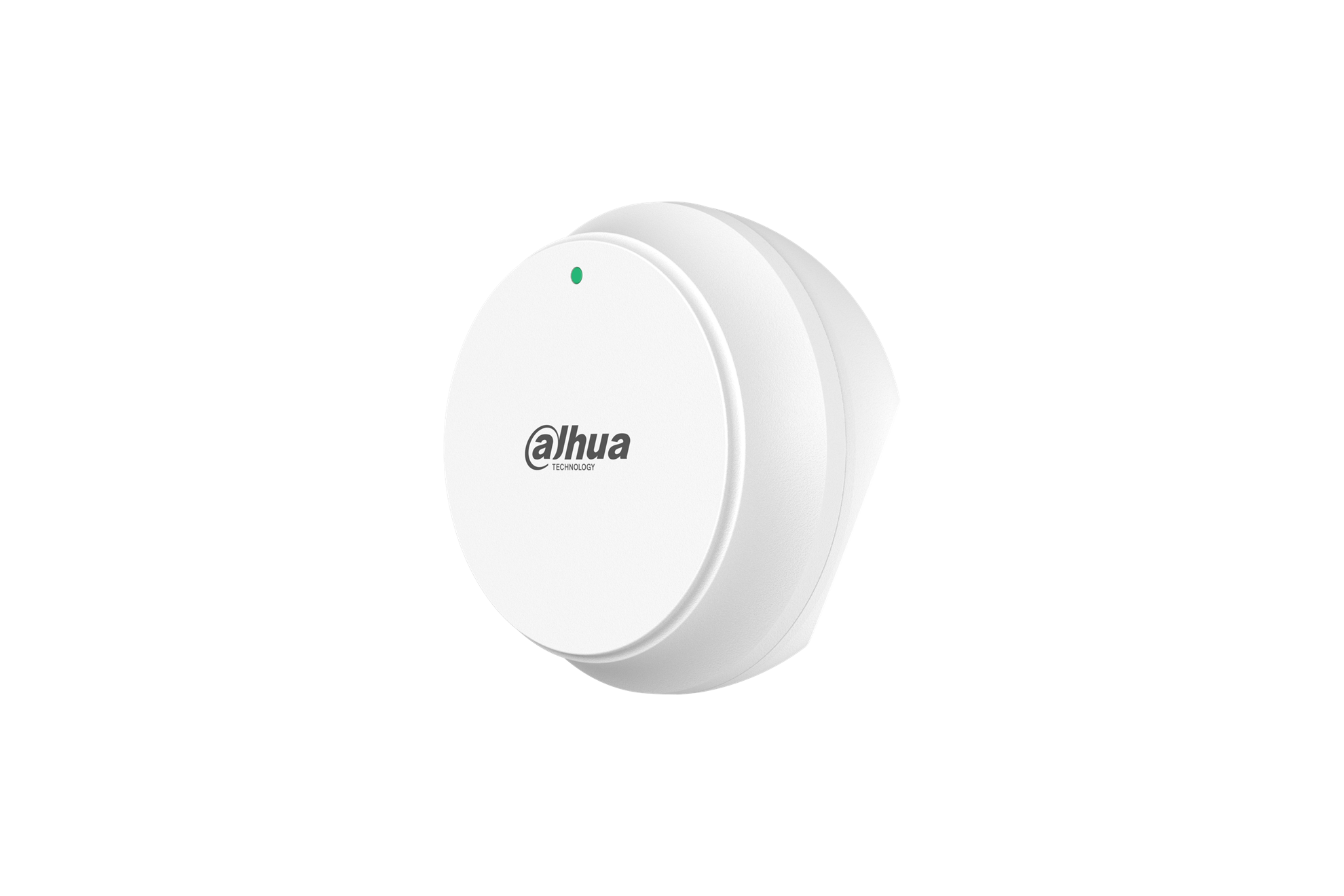

Radar-Sturzsensor Assisted Care, Wand D-PFR3Q-F10-FW-V1 (Dahua) | EPS

Auf einen Blick

• Funktion: Sturzerkennung und Anwesenheitserkennung per Millimeterwellen-Radar – kontaktlos, ohne Kamera, ohne tragbares Gerät
• Erfassung: 0,5–5 m Distanz, 120° horizontal / 60° vertikal, Entfernungsauflösung 8 cm, Abtastrate 20 Hz
• Montage: Wand- oder Eckmontage in 1,5–2 m Höhe, Erfassungssektor 120° mit 5 m Radius
• Anbindung: RJ-45 (10/100 Mbit/s), WLAN 2,4 GHz (802.11b/g/n), RS-485, 1 Alarmausgang
• Alarme: Sturz, Anwesenheit/Abwesenheit im Raum, Radaralarm, Szenenwechsel, Netzwerkausfall, IP-Konflikt, unbefugter Zugriff
• Anzeige: Status-LED rot/gelb/grün, Reset auf Werkseinstellungen per Taste
• Gehäuse: Weiß, PC, Ø 92 × 36 mm, IP67, –40 °C bis +70 °C
• Versorgung: 12 V DC ±30 %, max. 3,2 W
• Integration: Weboberfläche, SDK und API, Anbindung an die Dahua-Plattform

Stürze erkennen, ohne zu beobachten

Der D-PFR3Q-F10-FW ist ein Radarsensor für die Sturzerkennung in Innenräumen. Ein FMCW-Millimeterwellenradar mit MIMO und Beamforming erfasst Körperhaltung, Bewegungsgeschwindigkeit und Lage einer Person; Deep-Learning-Algorithmen und automatisches Tracking unterscheiden einen Sturz vom Hinsetzen oder Hinlegen. Weil kein Bild entsteht, eignet sich der Sensor auch für Schlafzimmer, Bad oder Pflegezimmer – Bereiche, in denen eine Kamera nicht akzeptiert wird. Erkennt der Sensor einen Sturz, meldet er das Ereignis in Echtzeit über Netzwerk, Alarmausgang oder RS-485 an die angebundene Plattform, damit Pflegekräfte oder Angehörige schnell reagieren können.

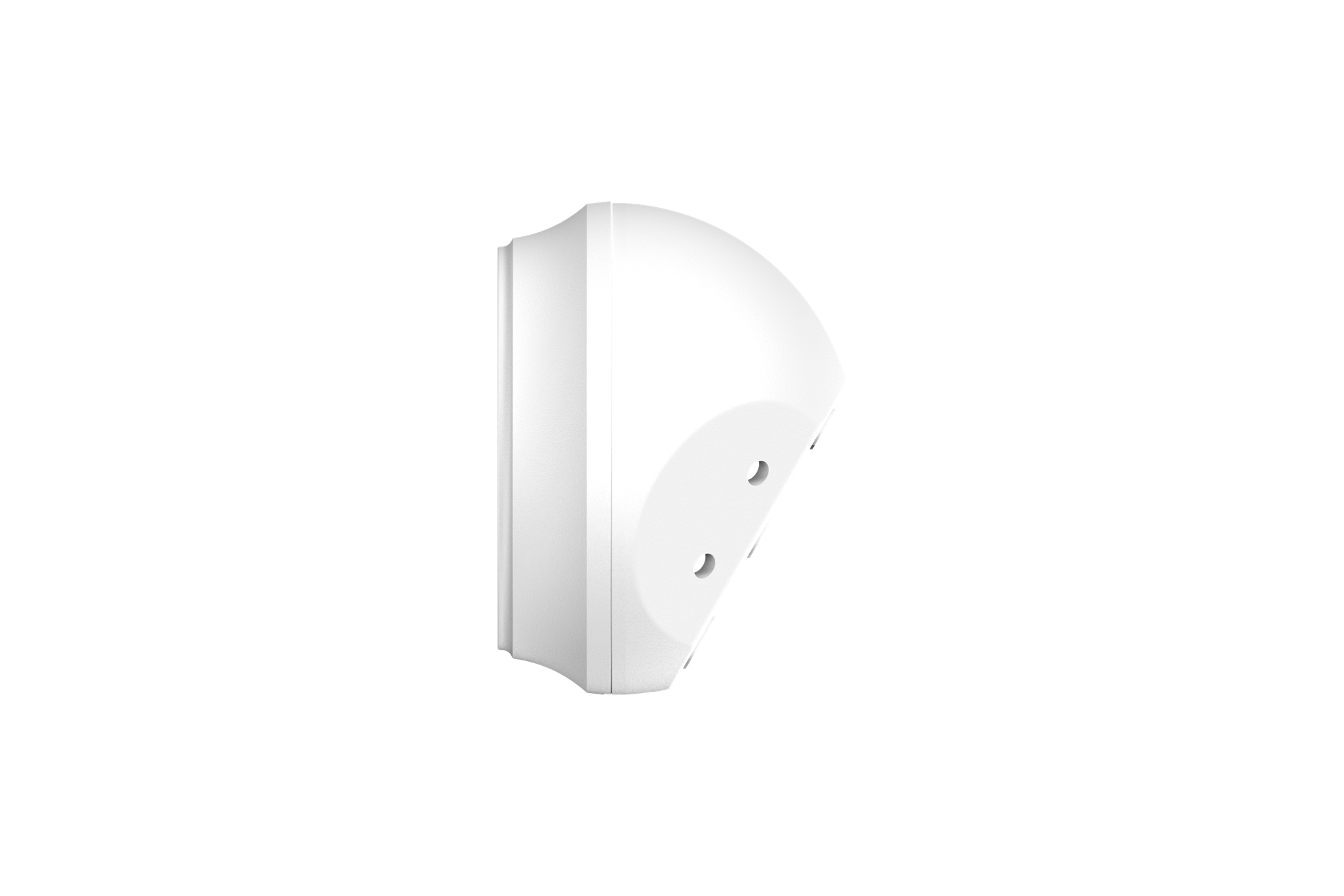

Wandmontage für Zimmer, Flur und Bad

Diese Ausführung ist für die Wand- oder Eckmontage in 1,5–2 m Höhe ausgelegt und überwacht einen Sektor von 120° mit bis zu 5 m Radius; an den Rändern und in den oberen Ecken bleiben Totzonen, die bei der Planung zu berücksichtigen sind. Sie ergänzt den deckenmontierten Sturzsensor D-PFR3Q-F10-FC, wenn keine Deckenmontage möglich ist oder ein Raum von der Seite erfasst werden soll. Angeschlossen wird der Sensor wahlweise per Netzwerkkabel, WLAN oder RS-485; die Konfiguration erfolgt über die Weboberfläche, SDK und API stehen für die Integration in Pflege- und Gebäudesysteme bereit. Die geringe Sendeleistung von maximal 10 dBm erfüllt die Anforderungen an Funkanwendungen in Innenräumen.

Technische Daten

Verfügbare Varianten

• Sturzerkennung, Wandmontage – D-PFR3Q-F10-FW-V1 (dieser Artikel)
• Sturzerkennung, Deckenmontage – DH-PFR3Q-F10-FC-V1 (auf Anfrage)
• Vitalzeichen, Deckenmontage – D-PFR3Q-F5-HC-V1
• Vitalzeichen, Wandmontage – DH-PFR3Q-F5-HW-V1 (auf Anfrage)

Lieferumfang

• 1× Assisted-Care-Radarsensor D-PFR3Q-F10-FW
• 3× Schrauben, 3× Dübel
• Kurzanleitung

Passendes Zubehör (Cross-Selling)

• Vitalzeichen-Sensor D-PFR3Q-F5-HC-V1 für die Überwachung am Bett
• 12-V-DC-Netzteil (nicht im Lieferumfang)

Hinweis: Der Sensor liefert keine Bilder und ersetzt kein Personenrufsystem; die Alarmweitergabe erfolgt über die angebundene Plattform, den Alarmausgang oder RS-485. Bei Dahua als Projektprodukt geführt – Lieferzeit auf Anfrage.
