Radar-Vitalsensor Assisted Care, Decke D-PFR3Q-F5-HC-V1 (Dahua) | EPS

Auf einen Blick

• Funktion: Vitalzeichen-Überwachung per Millimeterwellen-Radar: Herzfrequenz, Atemfrequenz und Bettbelegung – kontaktlos, ohne Kamera, ohne Sensor am Körper
• Erfassung: 0,1–3 m Distanz, Erfassungsfeld 2 × 2 m, 120° horizontal / 60° vertikal, Entfernungsauflösung 4 cm
• Montage: Deckenmontage über dem Bett, 0,6–2,5 m über der Liegefläche, LED zum Kopfende ausgerichtet
• Anbindung: RJ-45 (10/100 Mbit/s), WLAN 2,4 GHz (802.11b/g/n), RS-485, 1 Alarmausgang
• Alarme: Auffällige Atmung, auffällige Herzfrequenz, Bett verlassen / Bett belegt, Szenenwechsel, Netzwerkausfall, IP-Konflikt, unbefugter Zugriff
• Anzeige: Status-LED rot/gelb/grün, Reset auf Werkseinstellungen per Taste

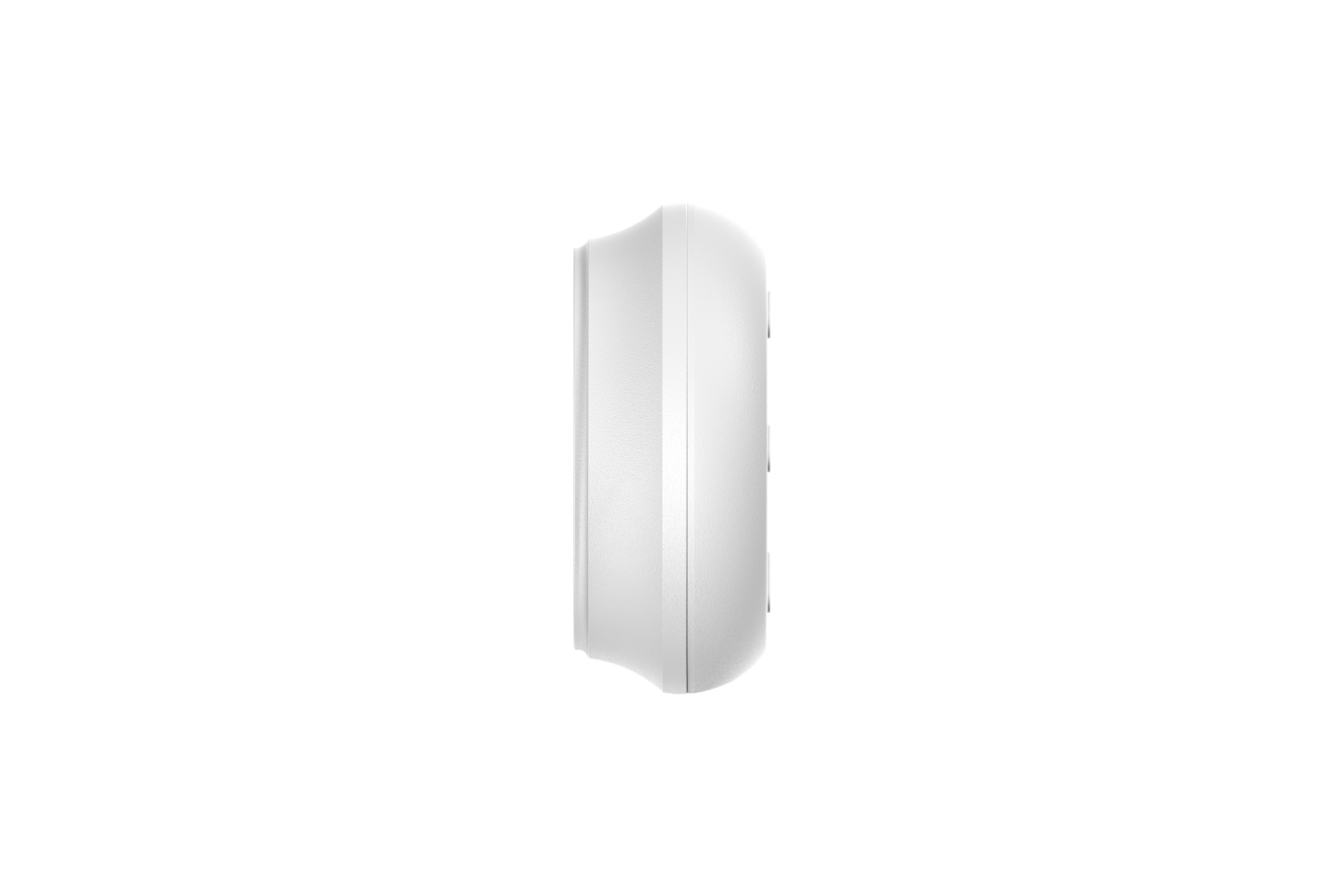

• Gehäuse: Weiß, PC, Ø 92 × 36 mm, IP67, –40 °C bis +70 °C
• Versorgung: 12 V DC ±30 %, max. 3 W
• Integration: Weboberfläche, SDK und API, Anbindung an die Dahua-Plattform

Herzschlag und Atmung im Blick – ohne Kabel am Körper

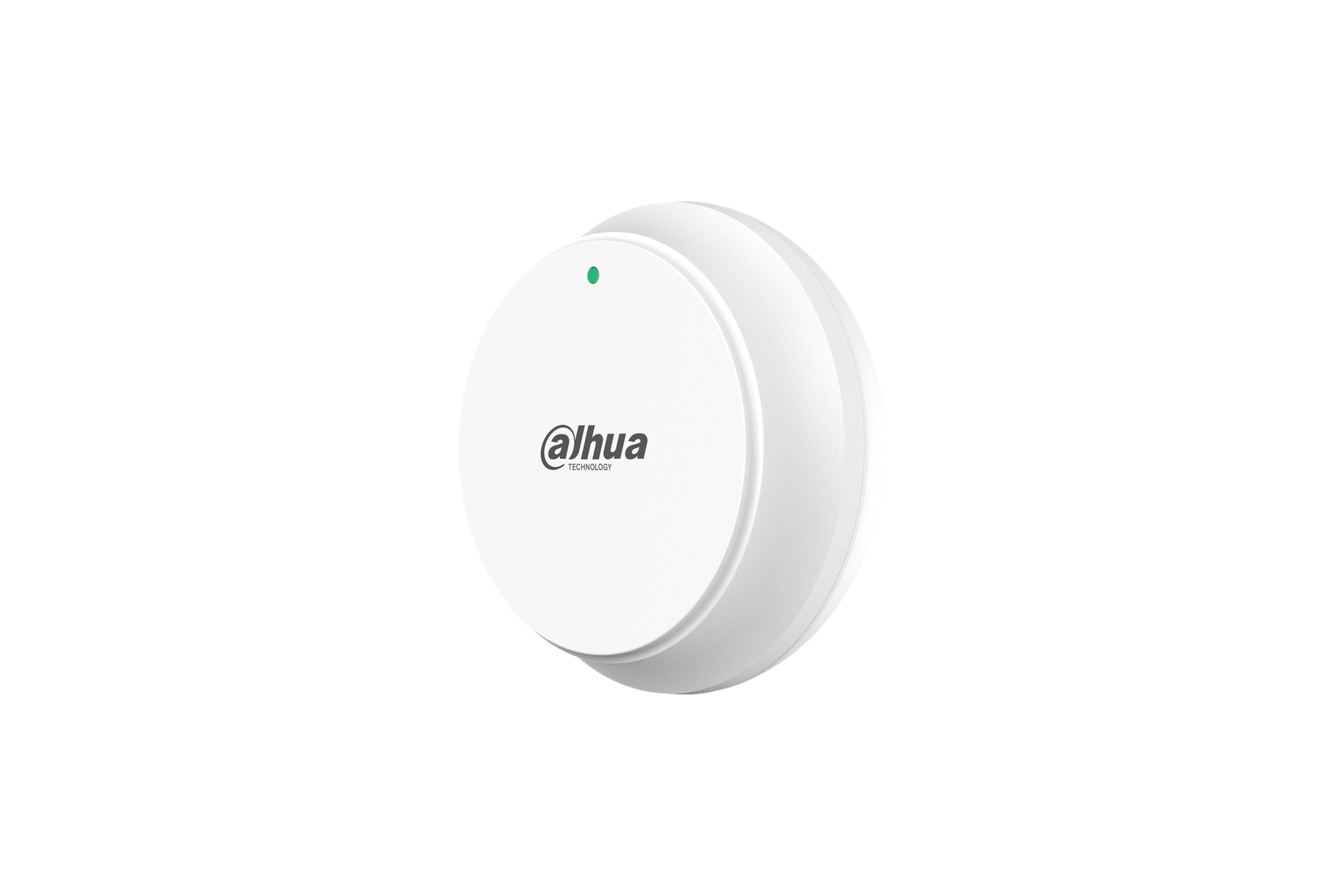

Der D-PFR3Q-F5-HC misst Herz- und Atemfrequenz einer liegenden Person berührungslos. Ein FMCW-Millimeterwellenradar erfasst die feinen Brustkorbbewegungen, MTI-, MTD- und STFT-Algorithmen filtern daraus Puls und Atmung und erkennen zusätzlich, ob das Bett belegt ist oder verlassen wurde. Weichen die Werte vom eingestellten Bereich ab oder steht die Person nachts auf, löst der Sensor einen Alarm aus und meldet ihn in Echtzeit über Netzwerk, Alarmausgang oder RS-485 an die angebundene Plattform. Weil kein Bild entsteht, bleibt die Privatsphäre im Schlaf- und Pflegezimmer gewahrt – für allein lebende Senioren, Pflegeeinrichtungen und Kliniken.

Deckenmontage über dem Bett

Der Sensor wird an der Decke über dem Bett montiert, 0,6–2,5 m über der Liegefläche und senkrecht über dem Brustkorb; der mitgelieferte Installationsaufkleber markiert die Position, die LED zeigt zum Kopfende. Das Erfassungsfeld von 2 × 2 m wird in der Weboberfläche auf die Bettgröße eingegrenzt, damit Besucher oder ein zweites Bett nicht mitgemessen werden. Für Räume ohne geeignete Deckenposition gibt es die Wandvariante D-PFR3Q-F5-HW. Angeschlossen wird der Sensor per Netzwerkkabel, WLAN oder RS-485; SDK und API ermöglichen die Integration in Pflege- und Gebäudesysteme. Die Sendeleistung von maximal 10 dBm erfüllt die Anforderungen an Funkanwendungen in Innenräumen.

Technische Daten

Verfügbare Varianten

• Sturzerkennung, Wandmontage – D-PFR3Q-F10-FW-V1
• Sturzerkennung, Deckenmontage – DH-PFR3Q-F10-FC-V1 (auf Anfrage)
• Vitalzeichen, Deckenmontage – D-PFR3Q-F5-HC-V1 (dieser Artikel)
• Vitalzeichen, Wandmontage – DH-PFR3Q-F5-HW-V1 (auf Anfrage)

Lieferumfang

• 1× Assisted-Care-Radarsensor D-PFR3Q-F5-HC
• 3× Schrauben, 3× Dübel
• Kurzanleitung, Installationsaufkleber

Passendes Zubehör (Cross-Selling)

• Sturzsensor D-PFR3Q-F10-FW-V1 für Zimmer, Flur und Bad
• 12-V-DC-Netzteil (nicht im Lieferumfang)

Hinweis: Der Sensor liefert keine Bilder und ersetzt kein Personenrufsystem; die Alarmweitergabe erfolgt über die angebundene Plattform, den Alarmausgang oder RS-485. Bei Dahua als Projektprodukt geführt – Lieferzeit auf Anfrage.
