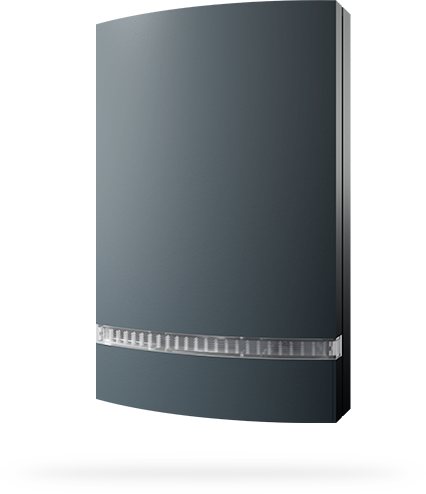

JA-1X2A-C-AN Kunststoffabdeckung für JA-113A/JA-163A - anthrazit | EPS Jablotron

Auf einen Blick

• Passend für: JA-113A-BASE-RB (Bus) und JA-163A-BASE-RB (Funk); laut Jablotron auch für die älteren Basen JA-111A-BASE-RB und JA-151A-BASE-RB
• Transparenter Lichtleiter: Keine farbige Blitzkappe mehr: Rot (Werkseinstellung) oder Blau stellt man an der Sirene ein (F-Link, „LED-Anzeige“)
• Flacher: Sirene komplett 200 × 300 × 62 mm statt 72 mm mit den Vorgängerdeckeln JA-1X1A-C (Handbuch JA-113A RB)
• Material und Farbe: Kunststoff anthrazit, Deckelgeneration JA-1X2A (Jablotron-Neuheiten 2022)
• Außenbereich: Umgebungsklasse IV, –25 °C bis +60 °C; JA-163A RB mit IP44 (Angaben der Sirenen-Handbücher)
• Sabotageschutz: Deckel mit Sicherungsschraube; der magnetische Sabotagesensor des Deckels kalibriert sich nach dem Schließen automatisch
• Farbvarianten: Anthrazit (dieser Artikel) und Weiß (JA-1X2A-C-WH); Edelstahl JA-1X1A-C-ST / -ST-B weiterhin lieferbar

Ein Deckel für Bus- und Funksirene

Jablotron liefert die Außensirenen als Bausatz: Die Basis mit Elektronik und Piezo-Signalgebern (JA-113A-BASE-RB am Bus, JA-163A-BASE-RB per Funk) kommt ohne Deckel, und die Basis darf laut Handbuch nie ohne Deckel betrieben werden. Der JA-1X2A-C-AN ist der anthrazitfarbene Kunststoffdeckel dieser Generation und passt auf beide Basen. Laut Jablotron-Produktseite sitzt er auch auf den älteren Basen JA-111A und JA-151A, die EPS nicht mehr führt. Umgekehrt nehmen die aktuellen Basen weiterhin die älteren Deckel JA-1X1A-C an – bestehende Anlagen lassen sich also nach und nach umrüsten.

Lichtleiter statt Blitzkappe

Bei den Vorgängerdeckeln JA-1X1A-C war die Blitzfarbe im Deckel festgelegt (rote oder blaue Kappe, eigener Artikel je Farbe). Der JA-1X2A-C hat stattdessen einen transparenten Lichtleiter über die ganze Gehäusebreite. Die Farbe des Blitzlichts kommt aus den Zweifarb-LEDs der Sirene: In F-Link steht unter den Sireneneigenschaften die Option „LED-Anzeige: rot / blau“ – rot ist Werkseinstellung, blau ein Klick. Ein Deckel deckt damit beide Signalfarben ab, und die Lagerhaltung beim Errichter wird einfacher.

Montage und Sabotageschutz

Die Sirene wird senkrecht an der Wand montiert, Lichtleiter nach unten; Jablotron rät von Stellen neben Dachrinnen und mit Eisbildung ab. Der Deckel hängt während der Arbeit an der Haltekordel mit Clip der Basis, wird aufgesetzt und mit der Sicherungsschraube verschlossen. Danach kalibriert sich der magnetische Sabotagesensor des Deckels automatisch – der Deckel muss dafür vollständig geschlossen sein. Mit dem flacheren Gehäuse (62 mm statt 72 mm) trägt die Sirene an der Fassade weniger auf.

Technische Daten

Verfügbare Varianten

• JA-1X2A-C-AN – Kunststoff anthrazit, Lichtleiter transparent (dieser Artikel)

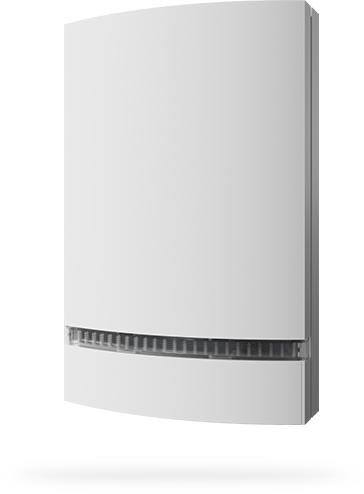

• JA-1X2A-C-WH – Kunststoff Weiß, Lichtleiter transparent
• JA-1X2A-C-GR – Kunststoff grau (im Jablotron-Handbuch gelistet, nicht im EPS-Sortiment)
• JA-1X1A-C-ST – Edelstahl, roter Blitz
• JA-1X1A-C-ST-B – Edelstahl, blauer Blitz
• JA-1X1A-C-WH / -AN / -GR (-B) – Vorgänger mit farbiger Blitzkappe, nicht mehr im Sortiment

Lieferumfang

• 1× Kunststoffdeckel JA-1X2A-C-AN mit transparentem Lichtleiter
• Basis, Akku bzw. Batterie und Montageschrauben sind separate Artikel

Passendes Zubehör (Cross-Selling)

• JA-113A-BASE-RB Bus-Außensirene, Basis mit Elektronik
• JA-163A-BASE-RB Funk-Außensirene, Basis mit Elektronik
• BAT-4V8-LH1800 Backup-Akku für JA-113A RB (für Grade 3 Pflicht)
• BAT-100A Lithiumbatterie 3,6 V / 13 Ah für JA-163A RB
• JA-113A Komplett – Bus-Außensirene mit Deckel
• JA-163A Komplett – Funk-Außensirene mit Deckel

Hinweis: Der Deckel ist Zubehör ohne eigenes Datenblatt; Abmessungen, Umgebung, Temperatur und Schutzart stammen aus den Sirenen-Handbüchern JA-113A RB (MLQ54805) und JA-163A RB (MNM51109). Die Basis darf laut Jablotron nicht ohne Deckel betrieben werden.
