Jablotron Design Melder
Jablotron Design Melder - für moderne und ästhetische Sicherheitslösungen!
Design-Melder
Jablotron Design Bewegungsmelder
Sicherheit triff Design
Die Jablotron Design Line Bewegungsmelder sind besonders modern und ästhetisch. Neben ihrer besonders harmonischen Anpassung an die Umgebung besitzen die Design Melder einige zusätzliche Möglichkeiten und Vorteile.
Doppelte Sicherheit mit Design: neue Dualmelder der Jabltron Design-Line!
Die neuen Dualmelder von Jablotron überzeugen nicht nur durch ihre technische Stärke eines doppelte Detektionsverfahren sondern erstrahlen auch in modernem Design!
Diese Bewegungsmelder erkennen über die Passiv Infrarot (PIR) Technologie Wärmestrahlungen von Objekten und alarmieren sobald diese sich durch den Raum bewegen. In Umgebungen mit kritischen Umweltbedingungen, wie zum Beispiel Fußbodenheizungen oder Lager- und Kellerräumen können die Wärmekontraste gestört und Fehlalarme begünstig werden. Zur Alarmverifikation besitzen die dualen Bewegungsmelder von Jablotron zusätzlich zur PIR Technologie ein Mikrowellen Detektionsverfahren.
Dieses zusätzliche Detektionsverfahren wird aktiviert sobald die PIR Technologie eine sich bewegende Wärmequelle erkannt hat. Daraufhin erzeugt der Sensor ein schwaches Mikrowellenfeld. Bewegt sich nun ein massiver Körper in diesem Feld, wird die Erkennung des PIR Melders bestätigt und ein Alarm ausgelöst.
Neben diesen technischen Mehrwerten überzeugt der Dualmelder durch sein harmonisches Design, welches sich durch abgerundete Kanten besonders unauffällig an die Umwelt anpasst. Auch funktionell überzeugt die Design-Line durch verschiedene Montagemöglichkeiten.
Vorteile und Möglichkeiten
- Besonders schönes Design mit harmonischen Konturen für eine unauffällige Überwachung
- Neben der Standardpositionierung in einer Ecke eines Raums lässt er sich auch mithilfe des Einbaurahmens JA-193PL besonders ästhetischen an der Wand montieren. Dabei wird der Melder teilweise versenkt und wirkt besonders unauffällig und harmonisch mit der Wand.
- Für spezielle Anwendungen wie Deckenmontage oder geneigte Installation kann die GelenkhalterungJA-191PL verwendet werden.
- Die Option des grauen Objektivs verfügt über eine Weißlichtbeständigkeit die dazu beiträgt, Fehlalarme zu reduzieren, die durch die Beleuchtung durch Fenster, Blitze oder reflektierende Objekte verursacht werden.
BUS-Design Bewegungsmelder
Alarm

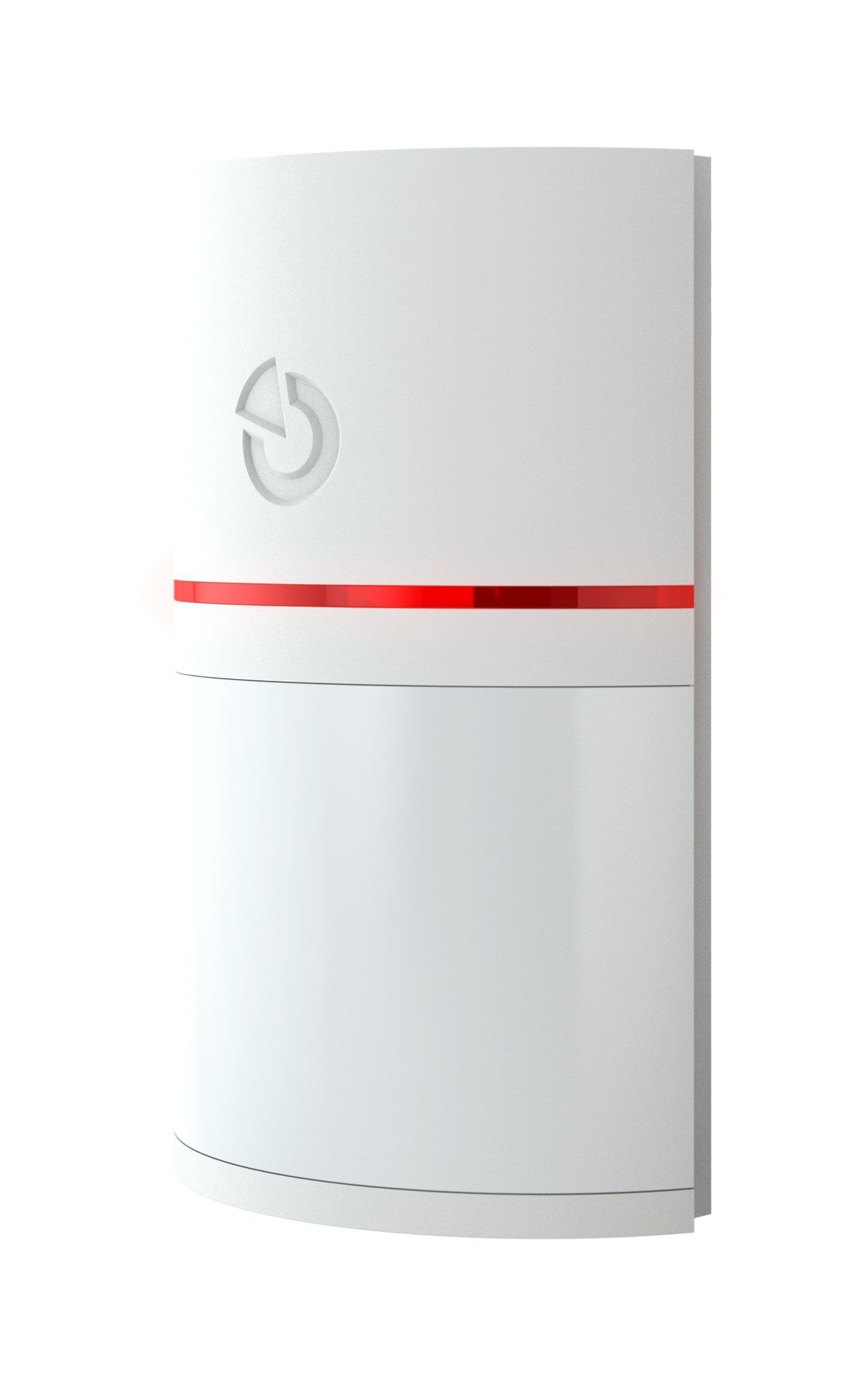

Der Bus- Passiv Infrarot Bewegungsmelder JA-112 P ist eine Design Bewegunsgmelder. Dieser Melder ist eine BUS-Komponente des JABLOTRON 100 Systems. Der Bewegungsmelder erkennt sicher und zuverlässig Bewegungen und Personen in Innenräumen. Der Erfassungbereich beträgt beträgt 90 ° / 12 m. Der Melder verfügt über eine Impulsaktivierung und kann auch zur Ansteueurng PG-Ausgängen verwendet werden. Die Empfinglichkeit ist über die Zentralen / F-Link Software programmierbar. Leistungsmerkmale: Farbkombination weiß/weiß Passiv-Infrarot Technologie flaches und ästhetisches Design Einstellung der Auslöseempfindlichkeit Alarm-Speicher zur Lokalisierung des Alarms integrierter Gehtest Technische Daten: Kompatibel mit F-Link 2.0.0 und höher Stromzufuhr über den Bus der Zentrale 12 V (9 ...15 V) Stromverbrauch im Backup-Modus (Ruhezustand): 3 mA Stromverbrauch zur Kabelauswahl 11 mA Empfohlene Installationshöhe 2.2 - 2.5 m über dem Boden Erkennungswinkel / Erkennungsbereich 90° / 12 m Abmessungen: 62 x 110 x 40 mm Klassifizierung: Sicherheitsgrad 2/Umgebungsklasse II, entspricht EN 50131-1 ed. 2+A1+A2, EN 50131-2-2 Umgebung gemäß EN 50131-1 II. allgemeine Innenbereiche Betriebstemperaturbereich: -10 °C bis +40 °C Entspricht auch die Anforderungen von EN 50130-4 ed. 2+A1, EN 55022, EN 50581 Optionales Zubehör: Unterputzrahmen: JA-193PL Deckenhalterung: JA-191PL
Dual-Bewegungsmelder mit doppeltem Detektionsverfahren!
Alarm
Der BUS- Dualmelder mit weißer Linse aus der Jablotron DesignLine detektiert Bewegungen über die Passiv Infrarot (PIR) Technologie, sowie über die Mikrowellen Technologie und bietet somit doppelte Sicherheit. Neben den technischen Stärken des Dual-Bewegungsmelder überzeugt er durch das flache und ästhetische Design der Jablotron Design-Linie. Dieser Melder ist nur für das JABLOTRON 100+ System. Der Melder erkennt Bewegungen von Personen in Innenräumen mit einem garantierter Erkennungsbereich von 90 ° / 12 m.Besondere Sicherheit bieten die Kombination von Passiv-Infrarot-Technologie und Mikrowellen-Sensorik: Sobald der Passiv-Infrarot-Sensor eine Bewegung erkennt, wird zur Alarmverifikation der Mikrowellen-Sensor aktiviert -> erst wenn dieser bestätigt, wir der Alarm ausgelöst und an die Zentrale übertragen. Wird keine Bewegung mehr erkannt, begibt sich der Mikrowellen-Sensor automatisch wieder in den Ruhemodus.Der Melder entspricht den höchsten Qualität- und Designanforderungen und eignet sich daher auch für luxuriöse Innenbereichen Leistungsmerkmale: Farbkombination weiß Passiv-Infrarot Technologie Mikrowellen Technologie zur Alarmverifikation flaches und ästhetisches Design Einstellung der Auslöseempfindlichkeit Alarm-Speicher zur Lokalisierung des Alarms integrierter Gehtest Technische Daten: Kompatibel mit F-Link 2.0.0 und höher nur mit 103 / 107 Stromzufuhr: 12V Bus der Zentrale Stromverbrauch Ruhezustand: 5mA Stromverbrauch Kabelauswahl: 16mA Empfohlene Installationshöhe: 2.2 - 2.5 m über dem Boden Erkennungswinkel / PIRreichweite: 90° / 12 m Erkennungswinkel/ MW-Reichweite: 80° / 12 m Abmessungen: 63 x 150 x 40 mm Klassifizierung Sicherheitsgrad 2/Umgebungsklasse II, entspricht EN 50131-1 ed. 2+A1+A2, EN 50131-2-2 Umgebung gemäß EN 50131-1 II. allgemeine Innenbereiche Betriebstemperaturbereich -10 °C bis +40 °C Entspricht auch die Anforderungen von EN 50130-4 ed. 2+A1, EN 55022, EN 50581 Optionales Zubehör:Deckenhalterung: JA-191PL
Alarm SALE
Der BUS- Dualmelder mit grauer Linse aus der Jablotron DesignLine detektiert Bewegungen über die Passiv Infrarot (PIR) Technologie, sowie über die Mikrowellen Technologie und bietet somit doppelte Sicherheit. Neben den technischen Stärken des Dual-Bewegungsmelder überzeugt er durch das flache und ästhetische Design der Jablotron Design-Linie. Dieser Melder ist nur für das JABLOTRON 100+ System. Der Melder erkennt Bewegungen von Personen in Innenräumen mit einem garantierter Erkennungsbereich von 90 ° / 12 m.Besondere Sicherheit bieten die Kombination von Passiv-Infrarot-Technologie und Mikrowellen-Sensorik: Sobald der Passiv-Infrarot-Sensor eine Bewegung erkennt, wird zur Alarmverifikation der Mikrowellen-Sensor aktiviert -> erst wenn dieser bestätigt, wir der Alarm ausgelöst und an die Zentrale übertragen. Wird keine Bewegung mehr erkannt, begibt sich der Mikrowellen-Sensor automatisch wieder in den Ruhemodus.Der Melder entspricht den höchsten Qualität- und Designanforderungen und eignet sich daher auch für luxuriöse Innenbereichen Leistungsmerkmale: Farbkombination weiß/grau Passiv-Infrarot Technologie Mikrowellen Technologie zur Alarmverifikation flaches und ästhetisches Design Einstellung der Auslöseempfindlichkeit Alarm-Speicher zur Lokalisierung des Alarms integrierter Gehtest Technische Daten: Kompatibel mit F-Link 2.0.0 und höher nur mit 103 / 107 Stromzufuhr: 12V Bus der Zentrale Stromverbrauch Ruhezustand: 5mA Stromverbrauch Kabelauswahl: 16mA Empfohlene Installationshöhe: 2.2 - 2.5 m über dem Boden Erkennungswinkel / PIRreichweite: 90° / 12 m Erkennungswinkel/ MW-Reichweite: 80° / 12 m Abmessungen: 63 x 150 x 40 mm Klassifizierung Sicherheitsgrad 2/Umgebungsklasse II, entspricht EN 50131-1 ed. 2+A1+A2, EN 50131-2-2 Umgebung gemäß EN 50131-1 II. allgemeine Innenbereiche Betriebstemperaturbereich -10 °C bis +40 °C Entspricht auch die Anforderungen von EN 50130-4 ed. 2+A1, EN 55022, EN 50581 Optionales Zubehör:Deckenhalterung: JA-191PL
FUNK-Design Bewegungsmelder
Alarm
Der Funk- Bidirektionaler Passiv Infrarot Bewegungsmelder mit weißer Linse - DesignLine kompatibel nur mit JA-103 und JA-107 . Das Produkt ist eine bidirektionale Funkkomponente des Systems JABLOTRON 100 + mit asynchroner Kommunikation. Es dient dazu, Körperbewegungen von Personen in Innenräumen zu erkennen. Sein garantierter Erkennungsbereich beträgt 90 ° / 12 m. Der Melder entspricht den höchsten Qualität- und Designanforderungen und eignet sich daher auch für luxuriöse Innenbereichen. Leistungsmerkmale: Farbkombination weiß/weiß Passiv-Infrarot Technologie flaches und ästhetisches Design Einstellung der Auslöseempfindlichkeit Alarm-Speicher zur Lokalisierung des Alarms integrierter Gehtest inkl. Batterien Technische Daten: Kompatibel mit F-Link 2.0.0 und höher nur mit den Zentralen JA-103 und JA-107 Stromzufuhr: 1x Lithiumbatterie, CR123A (3 V / 1500 mAh) Typische Lebensdauer 4 Jahre (im Smartwatch-Modus) Kommunikationsfrequenz: 868.1 MHz Kommunikationsreichweite: ca. 300 m (freie Fläche) Empfohlene Installationshöhe: 2.2 - 2.5 m über dem Boden Erkennungswinkel / Erkennungsbereich 90° / 12 m Abmessungen: 62 x 110 x 40 mm Klassifizierung Sicherheitsgrad 2/Umgebungsklasse II entspricht EN 50131-1 ed. 2+A1+A2, EN 50131-2-2 Umgebung gemäß EN 50131-1 II. allgemeine Innenbereiche Betriebstemperaturbereich -10 °C bis +40 °C Entspricht auch die Anforderungen von EN 50130-4 ed. 2+A1, EN 55022, EN 50581 Optionales Zubehör: Unterputzrahmen: JA-196PL-S Deckenhalterung: JA-191PL
Dual-Bewegungsmelder mit doppeltem Detektionsverfahren!
Alarm
Der FUNK- Dualmelder mit weißer Linse aus der Jablotron DesignLine detektiert Bewegungen über die Passiv Infrarot (PIR) Technologie, sowie über die Mikrowellen Technologie und bietet somit doppelte Sicherheit. Neben den technischen Stärken des Dual-Bewegungsmelder überzeugt er durch das flache und ästhetische Design der Jablotron Design-Linie. Dieser Melder ist nur mit JA-103 und JA-107 kompatibel und verfügt über eine bidirektionale und asynchrone Funkkommunikation mit dem JABLOTRON 100+ System. Der Melder erkennt Bewegungen von Personen in Innenräumen mit einem garantierter Erkennungsbereich von 90 ° / 12 m. Besondere Sicherheit bieten die Kombination von Passiv-Infrarot-Technologie und Mikrowellen-Sensorik: Sobald der Passiv-Infrarot-Sensor eine Bewegung erkennt, wird zur Alarmverifikation der Mikrowellen-Sensor aktiviert -> erst wenn dieser bestätigt, wir der Alarm ausgelöst und an die Zentrale übertragen. Wird keine Bewegung mehr erkannt, begibt sich der Mikrowellen-Sensor automatisch wieder in den Ruhemodus. Der Melder entspricht den höchsten Qualität- und Designanforderungen und eignet sich daher auch für luxuriöse Innenbereichen Leistungsmerkmale: Farbkombination weiß Passiv-Infrarot Technologie Mikrowellen Technologie zur Alarmverifikation flaches und ästhetisches Design Einstellung der Auslöseempfindlichkeit Alarm-Speicher zur Lokalisierung des Alarms integrierter Gehtest inkl. Batterien Technische Daten: Kompatibel mit F-Link 2.0.0 und höher nur mit 103 / 107 Stromzufuhr: 2x Lithiumbatterie, CR123A (3 V / 1500 mAh) Typische Lebensdauer 4 Jahre (im Smartwatch-Modus) Kommunikationsfrequenz: 868.1 MHz Kommunikationsreichweite: ca. 300 m (freie Fläche) Empfohlene Installationshöhe: 2.2 - 2.5 m über dem Boden Erkennungswinkel / Erkennungsbereich 90° / 12 m Abmessungen: 62 x 110 x 40 mm Klassifizierung Sicherheitsgrad 2/Umgebungsklasse II, entspricht EN 50131-1 ed. 2+A1+A2, EN 50131-2-2 Umgebung gemäß EN 50131-1 II. allgemeine Innenbereiche Betriebstemperaturbereich -10 °C bis +40 °C Entspricht auch die Anforderungen von EN 50130-4 ed. 2+A1, EN 55022, EN 50581 Optionales Zubehör: Deckenhalterung: JA-191PL / JA162PL-L
Zubehör Design-Line
Diese innovative Gelenkhalterung ermöglicht eine clevere Wand- und Deckenmontagen der Jablotron Design Bewegungsmelder . Somit können sehr individuelle und diskrete Montageorte gewählt werden. Geeignet für die folgenden Bewegungsmelder Bewegungsmelder: JA-151PWW , JA-151PWG , JA-152P, JA-152P-G, JA-111PWW , JA-111PWG Technische Daten: Farbe: weiß separater Sabotagekontakt EN 50131 EAN 8595614114042
Dieser Abdeckrahmen für die große Unterputzt Montagedose (JA-193PL-BOX-M) ist in der Farbe Weiß und sorgt für den unauffäligen Einbau der FUNK Bewegungsmelder der Serie JA-151P. Dank dieser Installationsart wird der Bewegungsmelder in die Wand versenkt und passt sich auf äußerst elegante Weise der Wand an. Aussparung für den Montagerahmen M / für die Bewegungsmelder ( JA-151P ) = 70 x 136 mm Farbe des Rahmens: WEISS EAN 8595614112895

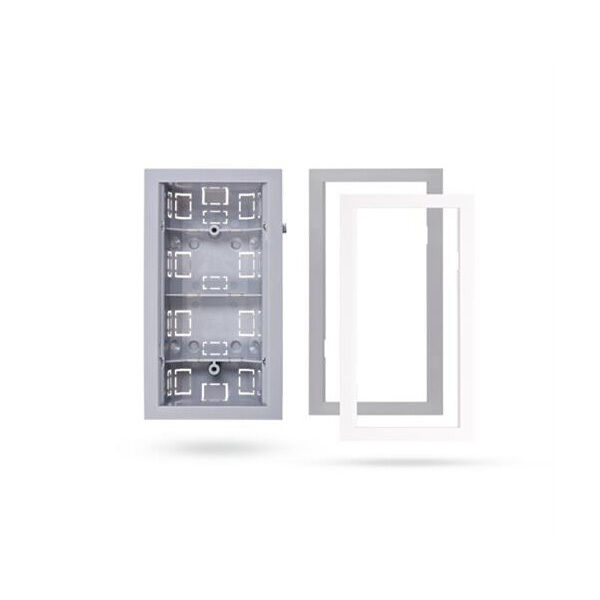

Dieser Abdeckrahmen für die große Unterputzt Montagedose (JA-193PL-BOX-M) ist in der Farbe grau und sorgt für den unauffäligen Einbau der FUNK Bewegungsmelder der Serie JA-151P. Dank dieser Installationsart wird der Bewegungsmelder in die Wand versenkt und passt sich auf äußerst elegante Weise der Wand an. Aussparung für den Montagerahmen M / für die Bewegungsmelder ( JA-151P ) = 70 x 136 mm Farbe des Rahmens: GRAU EAN 8595614112901
Abdeckrahmen für die UP Montagedose klein (JA-193PL-BOX-S) Farbe des Rahmens: WEISS EAN 8595614112925
Abdeckrahmen für die UP Montagedose klein (JA-193PL-BOX-S) Farbe des Rahmens: Grau EAN 8595614112918
